產品型號：107JⅡ改型
產品代碼：011
產品價格：40000
產品編碼：011
計量單位：臺
折 扣 率： 0
最后更新：2016-10-12
關 注 度：7706
生產企業：上海光學儀器進出口有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、用途及特點

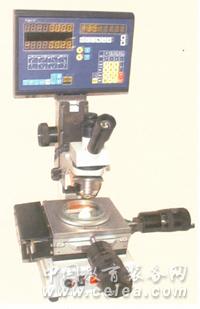

107JⅡ改型測量顯微鏡采用透、反射的方式對工件作二維長度和角度的精密測量，配備國產數顯箱后觀察更方便、可靠，最小讀數值為0.001毫米。特別適用于幾何形狀復雜的細小零件、錄象磁頭、大規模集成電路掩模圖形以及其它的精密零件的測定。儀器還可連接CCD電視攝像頭作工件的輪廓放大，亦可連接計算機進行數據處理等測量。該儀器兼有目視測量和投影測量，可由測微鼓讀數或光柵數顯讀數，是一種實用、多功能、高精度的小型精密測量?jī)x器。廣泛適用于計量室、生產作業線及科學研究等部門。
二、 規格
1. 測量范圍: 2.讀數分格值:
X-軸移動測量范圍 50毫米 測微鼓 0.005毫米；（選購件）
Y-軸移動測量范圍 50毫米 光柵數顯 0.001毫米
園工作臺旋轉范圍 0—3600 園工作臺刻度盤游標讀數示值 5′
3. 測量精度: 4. 鏡筒調節范圍:
測微鼓 5微米； 測量臺面與物鏡之間最大距離 80毫米
光柵數顯 50毫米內5微米（μm）； 粗動調節范圍：0-80毫米
任意25毫米內3微米（μm） 微動調節范圍：0-1.5毫米
5.光學系統 : ①投影系統
物 鏡 投 影 物 鏡 投影總
放大倍數 工作距離(毫米) 視場直徑(毫米) 投影屏(毫米)
放大倍數 焦距(毫米) 放大倍數 焦距(毫米)
2.5x/0.07 36.34 10x 32.42 25x 15.7 5.6
Φ140選購件
4x/0.1 28.8 40x 13 3.2
10x/0.25 15.4 100x 11.6 1.4
②目視系統
物 鏡 目 鏡 顯微鏡總
放大倍數 工作距離(毫米) 視場直徑(毫米) 40倍
物鏡
放大倍數 焦距(毫米) 放大倍數 焦距(毫米)
2.5x/0.07 36.34 10x 25.00 25x 15.7 7.2
選購件
4x/0.1 28.8 40x 13 3.2
10x/0.25 15.4 100x 11.6 1.8
6、照明系統:
①透射照明: 12V/10W ②斜照明: 12V/10W ③電源: AC220±22V 50/60Hz
三、 儀器成套性：（標配）
1、 主機/1套 2、10倍目鏡（含“米”字線）/1只 3、2.5倍、4倍、10倍平場消色差物鏡/各1只
4、手輪/2只 5、數顯箱/1個 6、玻璃工作臺板/1塊 7、彈性工件夾/4組 8、電源線/2根
上海光學儀器進出口有限公司
地 址 ：上海市楊浦區武東路32號2幢401室 郵編 ：200433
電話：021-35030526 手機：13916201020 傳真：021-65563863
售價：40000元 款到發貨 聯系人：卜生高
E-mail:bsg040206@163.com http://www.soiec.cpooo.com
|
|
