概述
该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握SMT（表面贴装技术）、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。
二、技术性能
（一）输入电源：单相三线 220V±10% 50Hz
（二）输出电源：
1、直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流2A，具有预设式限流保护功能，数字显示电流电压；
2、低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；
3、函数发生器：输出正弦波、三角波、方波、频率范围5Hz-550KHz；频率有表指示。
4、单次脉冲输出：每拔一次开关即可输出一组正负脉冲；
5、音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。
（三）工作环境：温度-10℃～+40℃
（四）装置容量：＜500VA
（五）外形尺寸：1200mm×750mm×2000mm
三、实训台的构成

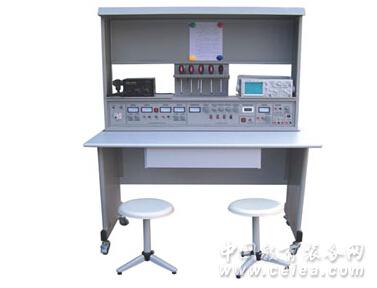

实训台由实训桌、控制柜、功能屏、实训线路板（包括元器件）、工具包等组成。
（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。
（二）控制柜：提供交直流电源、信号源、安全插座等。
（三）电源总控台：最多能同时控制40台实训台电源，具有漏电、过载保护功能，一个实训室配备1台；
（四）工具套件：MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。
（五）实训线路板（套件）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。
|
序号
|
名称
|
实训目的
|
|
1
|
三端稳压电源
|
掌握三端稳压模块的接线方法及应用；
|
|
2
|
串联型直流稳压电源
|
掌握串联型直流稳压器的调试方法；
|
|
3
|
低频信号电压放大器
|
掌握放大器的工作原理、装配焊接工艺、调试方法；
|
|
4
|
具有负反馈信号放大器电路
|
掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法；
|
|
5
|
文氏桥振荡器的焊接与制作
|
掌握运放741工作特点及文氏振荡器的工作原理；
|
|
6
|
电池电压监视电路
|
熟悉应用广泛的电压监视器的工作原理及制作方法；
|
|
7
|
电子催眠器
|
掌握单结管的工作原理及应用；
|
|
8
|
模拟“知了”电子电路
|
掌握多谐振荡器和音频振荡器的工作原理及应用；
|
|
9
|
实用声控、光控节电照明
灯电路
|
掌握555时基集成电路、可控硅、声、光元器件的综合实际应用 及焊接、调试技能和综合训练；
|
|
10
|
语音报警喇叭
|
掌握门锁防盗报警器电路的工作原理；
|
|
11
|
逻辑测试器
|
了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理；
|
|
12
|
正负脉冲信号
|
掌握正负脉冲的工作原理及集成的功能特性；
|
|
13
|
智力竞赛抢答器
|
了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法；
|
|
14
|
水位报警器
|
熟悉数字集成与非门电路的应用，掌握电路的工作原理；
|
|
15
|
迷你闪光彩灯
|
熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺；
|
|
16
|
光控音乐门铃
|
了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理；
|
|
17
|
实用模拟自然风控制器
|
掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步 熟悉电子电路的装配、调试、检测方法；
|
|
18
|
台灯调光器
|
了解晶闸管和单结晶闸管的特性与应用，掌握晶闸管和单结晶体 管构成的台灯调光电路的工作原理；
|
|
19
|
实用CMOS触摸锁钥
|
了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电 路工作原理；
|
|
20
|
自动充电器
|
掌握变压器、继电器在电路中的运用，及该电路的工作原理；
|
|
21
|
AM/FM收音机
|
掌握收音机的工作原理及调试方法；
|
|
22
|
数字万用表
|
三位半LED显示，可测电压、电流、电阻、晶体管；
|
|
23
|
数字交流电压表
|
三位LED显示,可测交流电压；
|
|
24
|
数字直流电压表
|
三位LED显示，可测直流电压；
|
|
25
|
数字直流电流表
|
三位LED显示，可测直流电压；
|
|
26
|
设计并安装调试电压上、下限报警电路
|
全自动冰箱保护器；
|
|
27
|
安装和调试数字钟电路
|
LED数码显示；
|
|
28
|
安装调试数字步进电机线路
|
学习步进电机的控制方法；
|
|
29
|
单相整流装置电路的组装
|
掌握整流电路的工作原理；
|
|
30
|
JS20单结晶体管时间继电器
|
熟悉JS20型时间继电器的工作原理；
|
|
31
|
JSJ型晶体管时间继电器
|
熟悉JSJ型时间继电器的工作原理；
|
|
32
|
接近开关
|
熟悉接近开关的工作原理；
|
|
33
|
微音放大电路的测试
|
掌握微音放大电路的原理；
|
|
34
|
智力竞赛抢答器
|
熟悉抢答器的控制方式；
|
|
35
|
依靠漏电流触发的简易交流开关电路
|
掌握简易交流开关电路的工作原理；
|
