一、概述

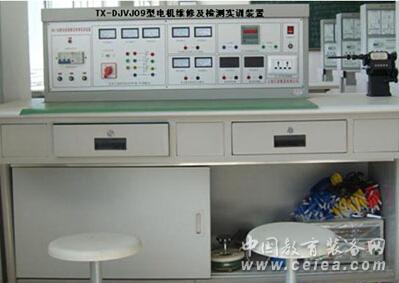

	   本裝置是進行單相變壓器、三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺,可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練.適用于機電一體化、自動化及相關電氣專業的«電機制作工藝»、«電機維修»、«電機測試»等課程,結合機械工業出版社和中國勞動保障部«國家職業標準-維修電工»、«職業技能鑒定培訓教材-維修電工»等相關內容,同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。

	二、技術參數
	   1.輸入電壓:三相四線制380V±10% 50Hz
	   2.工作環境:環境溫度范圍為-5oC至+40oC 相對濕度<85%(25) oC 海拔<4000m
	   3.裝置容量:≤3kVA
	   4.外形尺寸:1600mm×700mm×1200mm
	三、裝置的配備
	  1、電源控制屏
	  控制屏為鐵質雙層亞光密紋噴塑結構,鋁塑板面板
	  2、實訓桌
	  實訓桌上方附有防靜電絕緣橡膠墊,為了便于繞線和實訓室的管理,將手搖式電子計數線繞機固定在桌面上,桌子下方設有放置器材的存貯柜,設有兩個推門可左右滑動.
	  3、主控臺能板
	   (1)三相四線電源輸入,經漏電保護器和總開關,由接觸器通過起\停按鈕進行操作,并設有急停控制按鈕.
	   (2)控制屏上有數字式交流電壓表一只,通過波段開關切換可以觀測相間電網電壓.
	   (3)三相交流電源,通過自耦調壓器進行調壓,可輸出三相380V及單相0-250V可調電壓.
	   (5)直流電源部分
	      220V/0.5A直流電源一組,帶有短路保護功能
	0-250V可調直流高壓電源一組,帶有過壓保護及短路保護功能
	4、儀表功能板
	(1) 提供真交流數字電壓表(一只):測量范圍0-500V,量程自動判斷\自動切換\精度0.5級,三位半數顯.
	 (2) 直流數字毫安表(一只):測量范圍0-2000mA,三位半數顯,精度0.5級
	  (3) 智能電參數測試儀(一只):由一套微電腦,高速\高精度A/D轉換芯片和全數顯電路構成,通過鍵控\數顯窗口實現人機對話的智能控制模式,為了提高測量和測試精度,將被測電壓\電流瞬時值的取樣信號經A/D變換,采用先進的DSP技術計算有功功率\無功功率,精度為0.5級,電壓\電流量程分別為450V\5A,可測量負載的功率、功率因數、電壓、電流、頻率等。
	5、工具配備:
	(1)三相籠型異步電動機一臺。
	(2)繞線模一套。
	(3)繞線機一部。
	(4)搖表一只(500V)。
	(5) 理發剪一把。
	(6) 普通剪刀一把。
	(7) 數字萬用表一臺。
	(8) 十字和一字改刀各一把。
	(9)絕緣材料10Kg。
	(10)引槽紙2張。
	(11)扳手一把。
	(12)美工刀一把。
	(13)榔頭一把。
	(14)尖嘴鉗一把。
	(15)斜口鉗一把。
	(16)橇棍一根。
	(17)黃蠟管若干。
	(18)綁扎帶若干。
	(19)銅線若干。
	(20)導線若干。
	6、器件配置:
	(1)雙刀雙擲開關一只.
	(2)可調電阻:兩組0-900Ω/0.5A可調電阻.
	(3)未浸漆的單相變壓器:容器100VA,電壓AC220V/55V,電流0.45A/1.8A.
	(4)未浸漆的三相異步電動機:額定功率180W,電壓380V,電流0.5A,轉速1400r/min.
	7、實訓導線及配件
	 采用可靠護套結構手槍插連接線(不存不任何觸電的可能),里面采用無氧銅抽絲股線,達到超軟目的,外包丁晴鄹氧乙烯絕緣層,具有柔軟\耐壓高\強度大\防硬化\韌性好等優點,插頭采用芯銅質外套鈹輕銅彈片,接觸優良。
	五 實訓內容
	1、單相變壓器修理及測試
	(1) 變壓器拆除前的數據記錄與計算            (6) 直流電阻測試
	(2) 變壓器的拆除                            (7) 變壓器同名端判別
	(3) 變壓器的繞組繞制                        (8) 變壓器變比測試
	(4) 變壓器的組裝                            (9) 變壓器空載運行
	(5) 絕緣電阻測試機                          (10) 變壓器短路
	2、三相異步電動機的修理及測試
	(1)三相異步電動機拆除前的數據記錄與計算
	(2)三相異步電動機的拆除、繞組繞制、組裝
	(3)三相異步電動機直流電阻及絕緣電阻的測試
	(4)三相異步電動機繞組首末端判別
	(5)三相異步電動機空載及短路
	(6)三相異步電動機交流耐壓測試,
	(7)三相異步電動機調速試驗
