一、配置內容（八個掛箱）：
1、電源儀器控制屏
2、實驗桌
3、交流電路實驗箱
4、電路基礎實驗箱
（1）電路基礎實驗箱（一）
（2）電路基礎實驗箱（二）
5、元件箱
6、受控源、回轉器、負阻抗變換器實驗箱
7、數控函數信號發生器及雙交流毫伏表實驗箱
8、智能功率因數表（兩只表）掛箱
9、直流穩壓電源、恒流源實驗箱
10、實驗連接線及配件
11、實驗指導書
12、實驗儀器
（1）函數信號發生器
（2）雙蹤示波器（20MHz校方自備）
（3）交流毫伏表
（4）直流電壓表
（5）頻率計
（6）直流電源
（7）萬用表（47型）
（8）直流毫安表
（9）可調工頻電源
二、實驗功能
完成電路分析、電工基礎、電工學等實驗。具體如下：
1、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、數控函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱等。
2、能完成“電工基礎”、“電工學”中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3、能完成“電路分析”、“電工學”中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
六、技術性能
1、輸入電源：三相四線 380伏±10%50Hz
2、工作環境：溫度-10℃~+40℃ 相對濕度＜85%(25℃)海拔＜400m
3、外形尺寸：167cm×73cm×153cm
4、裝置容量：＜1.5kVA
三、基本實驗項目
（1）基本電工儀表的使用與測量誤差的計算
（2）減少儀表測量誤差的方法
（3）線性與非線性電路元件伏安特性的測繪
（4）電位、電壓的測定及電路電位圖的繪制
（5）基爾霍夫定律驗證及故障判斷
（6）疊加定理驗證及故障判斷
（7）電壓源與電流源的等效變換
（8）戴維南定理的驗證
（9）諾頓定理驗證
（10）雙口網絡測試
（11）互易定理驗證
（12）受控源VCCS、VCVS、CCVS、CCCS的實驗研究
（13）典型電信號的觀察與測量
（14）RC—階電路響應的測試
（15）二階動態電路響應的研究
（16）R、L、C元件阻抗特性的測試
（17）RC串、并聯選頻網絡特性測試
（18）R、L、C串聯諧振電路的研究
（19）用三表法測量交流電路等效參數
（20）正弦穩態交流電路相量的研究（日光燈功率因數提高實驗）
（21）互感實驗
（22）單相鐵心譜壓器特性的測試
（23）三相交流電路電壓、電流的測量
（24）三相電路功率的測量
（25）單相電度表的校驗
（26）功率因數及相序的測量
（27）負阻抗變換器及其應用
（28）回轉器及其應用

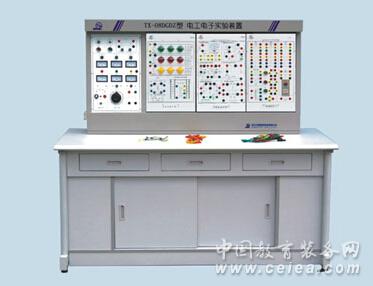

四、裝置的配備
裝置主要由電源儀器控制屏、實驗桌、實驗桂箱及三相鼠籠電機等組成。
（一）電源儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構。它為實驗提供交流電源、直流電源、恒流源、受控源、數控信號及各種測試儀表等。具體功能如下：
1、主控功能板
（1）三相0~450V及單相0~250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為1.5kVA/0~450V，可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
（2）提供兩路低壓穩壓直流0.0~30V/1A連續可調電源,配有數字式電壓表指示輸出電壓,電壓穩定度≤0.3%,電流穩定度≤0.3%,設有短路軟截止保護和自動恢復功能。
（3）提供一路0~200mA連續可調恒流源，分2mA、20mA、200mA三檔，從0mA起調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，配有數字式直流毫安表表輸出電流，具有輸出開路、短路保護功能。
（4）設有實驗臺照明用的220V、30W的日光燈一盞，還設有實驗用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭引出，供實驗用。
（5）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警總次數。
2、信號源功能板
信號源：輸出正弦波、矩形波、三角波、鋸齒波、四脈方列、八脈方列；
特點：采用單片機主控電路、鎖相式頻率合成電路及A/D轉換電路等構成、輸出頻率、脈寬均采用數字控制技術，失真度小、波形穩定。
輸出頻率范圍：正弦波為1HZ~160 KHZ、矩形波為1HZ~160KHZ、三角波和鋸齒波為1HZ~10KHZ、四脈方列長期 八脈方列固定為1HZ。
最小頻率調整步幅：1HZ~1KHZ為1HZ，1HZ~10KHZ為10HZ，10HZ~160KHZ為100HZ。
輸出脈寬選擇：占空比分別固定為1：1；1：3；1：5和1：7四檔。
輸出幅度調節范圍：A口（正弦波、三角波、鋸齒波）5mV~17.0Vp-p,多圈 電位器調節；B口（矩形波、四脈、八脈）5mV~3.8Vp-p數控調節。A、B口均帶輸出衰減（0dB、20 dB、40 dB、60 dB）。
頻率計：六位數字顯示，測量范圍1Hz~300kHz，作為外部測量和信號源頻率指示。
3、儀表、受控源功能板
（1）指針精密交流電壓表一只，采用帶鏡面、雙記得度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0—450V，分30V、75V、150V、300V、450V五檔，輸入阻抗1MΩ，精度1.0，級直鍵開關切換，每檔均有超量程告 、告指示及切斷總電源功能。
（2）指針式精密交流電流表一只，采用帶鏡面、雙記得度線（紅、黑）表頭，不同的量程讀取相應的刻度線，測量范圍0~5A，分0.25A、1A、2.5A、5A四檔，直鍵開關切換，三位半數字顯示，輸入阻抗1MΩ，精度1.0級,具有超量程報警、指示及切斷總電源等功能。
（5）受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當的連接，即可獲得VCVS、CCCS受控源的功能。
4、控制屏掛置掛件的具體方法
控制屏正面右邊設有一個凹槽，能容納三個掛箱。
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），分別用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。
（三）實驗組件掛箱
1、電路基礎實驗掛箱
提供基爾霍夫定律（可設置三個典型故障點），疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路、R、C串并聯選頻網絡及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。
2、交流電路實驗
提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈螺口燈座（每組設有三個開關控制三個負載并聯支路的通斷），可插60W以下的白熾燈九只，各燈組設有電流插座便于電流的測試；各燈組均設有過壓保護電路，保障實驗學生的安全及防止燈組因過壓而導致損壞；日光燈實驗器件有30W鎮流器、高壓電容器（0.47 F/500V 4.7F/450V）、啟輝器及短接按鈕；鐵芯變壓器一只（50VA/36V/220V），原、副邊均設有保險絲及電流插座便于電流的測試；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，并可將小數點線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便。
3、元件箱
設有三組高壓電容（每組1u F/450v、2.2UF/450V、4.7UF/450V高壓電容各一只），用于改變功率因數的實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等，還提供十進制可調電阻箱，阻值為0~99999.9Ω/2W。
