一、系统特点
1、根据劳动和社会保障部颁发的维修电工初中高级考核培训技能内容列出的电气控制线路和实用电子线路进行实际操作，以提高学生的实际操作技能。还可供实习实训，及各级维修电工技能考核。
2、电气控制线路实验元器件要求装在作为挂板的安装板上，操作方便、更换要便捷，可扩展功能或开发新实验；操作内容的选择要具有典型性、实用性。
3、技能培训用的控制线路和配套的电机要求经特殊设计(200W以上),可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求
4、继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件及学生安全，且效率提高。
5、接触器和热继电器均采用进口接触器，要求体积小、触头接触性能好，符合国际国内行业标准。
6、设有电压型漏电保护器和电流型漏电保护器，确保操作者的人生安全；各电源输出均有监示及短路保护等功能，当实验时发生误操作或接线错误造成短路时，装置可自动保护，避免烧毁保险丝和损坏电器，保障实验顺利进行；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实训技能的考核提供了一个统一的标准
7、人身安全保护
（1）设有三相隔离变压器一组(三相电源经接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
（2）设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源；
（3）强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
二、技术性能
1. 输入电压：三相四线制380V±10% 50HZ
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：1305mm ×807mm ×1630mm
三、装置配备

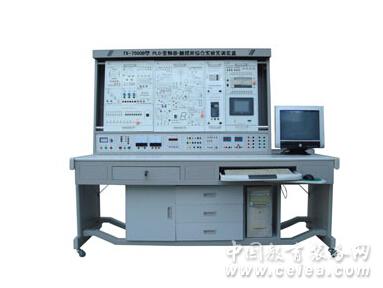

（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
主控功能板配备资源
(1) 三相四线电源输入，经漏电保护器、总开关后,通过起、停按钮控制接触器通断，并设有急停控制按钮
(2) 控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压
定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准。
(3) 交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源
(4) 4只5408二极管，用于能耗制动的整流电路
(5) 三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训桌
实验桌应为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，所有字体及图案采用凹字烂版工艺，防止腐蚀脱落。桌子左右各设有两个抽屉（带锁），电脑桌联体设计。
四、基本实训项目
1. 三相异步电动机直接启动控制（PLC控制）
2. 三相异步电动机接触器点动控制线路（PLC控制）
3. 三相异步电动机接触器自锁控制线路（PLC控制）
4. 按钮联锁的三相异步电动机接触器正反转控制线路（PLC控制）
5. 三相异步电动机的顺序控制（PLC控制）
6. 三相异步电动机的多地控制（PLC控制）
7. 安装调试通电延时带直流能耗制动Y-△启动控制线路
8. 接触器联锁的正反转控制线路
9. 工作台自动往返控制线路
10. 光控开关和报警电路
11. 设计并安装调试电压上、下限报警电路（全自动冰箱保护器）
12. 安装和调试数字钟电路
13. 安装调试数字步进电机线路
14. 三相异步电动机定子串电阻减压启动手动控制线路
15. 三相异步电动机定子串电阻减压启动自动控制线路
16. 能耗制动的控制线路
17. 三相线绕式异步电动机手动控制线路
18. 三相线绕式异步电动机自动起动控制线路
19. KT12-25J/1凸轮控制器控制线路
20. 单相整流装置电路的组装
21. 并联型硅稳压管稳压电路的组装
22. 串联型晶体管稳压电路的组装
23. JS20单结晶体管时间继电器
24. JSJ型晶体管时间继电器
25. 接近开关
26. 微音放大电路的测试
27. 智力竞赛抢答器
28. 依靠漏电流触发的简易交流开关电路
29. 家用调光台灯电路
五、实训组件
1. 实训组件<一>
挂板上装有热继电器、交流接触器380V、按钮指示灯（6.3V），接线端子等
2. 实训组件<二>
挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
3. 实训组件<三>
挂板上装有螺旋式熔断器、转换开关、 电磁阀、十字开关、行程开关等
4. 电子线路安装板
用于电子线路板调试时板的固定
5. 电子线路固定线路板（共4块）
6. 三相鼠笼式异步电动机380V/Y
7. 三相鼠笼式异步电动机380V/△
8. 可编程控制器（日本三菱或德国西门子，配套通讯适配器。提供实训所需的+24V直流电源。 设有过压保护电路，对主机进行过压保护。本挂箱有输入装置（小按钮、纽子开关或外部元件可选择输入），输出装置（可选择指示灯、交流220V外接接线柱，以便与继电接触器控制元件连接）
