一、功能：

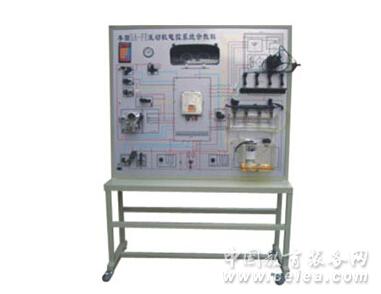

1、應用原車配件，按照原車位置布置，并配有相應的大型彩色線路圖。直觀明了，方便教學。
2、各傳感器、執行器工作正常，通過油門的變化來改變發動機的負荷(即為轉速)。通過負荷的變化來演示電腦對噴油及點火時間的調整。
3、設置電壓檢測端子，可用專用儀器儀表檢測。
4、通過觸摸式故障板設置實際故障，便于考核，可以通過故障的判斷和排除，讓學生充分理解電控發動機的工作原理。在設置故障同時，可通過它原有的診斷接口來測試發動機的故障。診斷接口和故障板配合使用的。
5、組合儀表時時顯示系統的各個參數，并配有燃油壓力表來顯示系統油壓。
6、油路采用有機玻璃及耐壓塑料制成，可以時時觀測油路的變化，并配有燃油壓力表顯示系統油壓。汽油為循環式，防止浪費及污染。
二、操作：
1、接通220V外接電源。（注：必須用3孔插頭）。
2、打開點火開關，觀察儀表顯示(故障燈點亮為正常)，鑰匙擰至啟動檔(2秒)，系統開始工作。加減油門開始演示。
3、故障設置參見故障板使用說明書。
三、注意事項：
1、系統工作時嚴禁用手等物品觸摸火花塞，防止高壓電人事故。
2、嚴禁用力按油門，防止后部機械損壞。
3、不要私自拆動分電器，分電器位置在出廠時已經調好，如拆動 將無法裝回。
4、分電器后面有加油口，每運轉3天要加注黃油一次。
5、工作停止后應拔掉電源插頭。
四、規格：
1、電源：交流220V、50Hz。
2、工作電源：直流電機24V；系統工作電壓直流12V。
3、外形尺寸：1400×500×1800mm
