初中物理

编号名称技术规范及要求

0 通用

00 视听（略）

01 计算机（部分）

01011 计算器 1．具有不少于63种按键符号；
2．计算功能的操作顺序应与书写顺序基本一致；
3．除指示信号和科学计数之外的显示字符应不小于小四号字；
4．在停止按键5min~10min之间能自动关机；关机后除存储数据继续保留外，其余存储的信息与内容应全部自动清除；
5．十进制字长不少于10位，指数位2位；
6．应有第二功能、统计计算、角度单位、计数法等指示信号；
7．应为双行显示，一行显示计算式，一行显示结果；应具有修改算式功能；
8．存储器应不少于6个；
9．数字键的上表面积应不小于40mm2，功能符号键的上表面积应不小于24mm2；
10．在未按动按键时，按键高出键盘表面的高度应大于按键行程。

02 一般

02001 钢制黑板 1．尺寸及要求：不小于900mm×600mm，双面，黑板提手在长边边框中间安装牢靠，挂起或提拿时无明显歪斜；
2．钢制双面黑板，书写面为镀锌冷轧钢板制造，两钢板间为人造板，并与金属板粘结牢固；
3．无镜面反光，色泽均匀；
4．允许用绿白两用书写板代替；
5．使用普通或无尘粉笔时，应手感流畅、充实，笔迹清晰，经反复擦试无明显遗留粉笔痕迹。

02002 打孔器 1．产品为手持式打孔器，要求用优质钢材制造，刀刃硬度不低于HRC55；四件套，穿孔管外径6mm、8mm、10mm，壁厚1mm冷拔无缝钢管；配一支带柄金属通扦，直径2．8mm碳素钢丝制成；
2．空心结构，一端带柄，一端有刃，刃口平整、锋利；
3．空管与手柄焊接牢固，使用中不得脱柄。

02010 手摇抽气机 1．机壳为铝合金，表面光整；缸体为注塑嵌件，平整光洁；活塞材料为45号钢，表面无划痕毛刺；
2．采用双缸并联活塞往复式净排气结构；
3．在常压下能达到的真空度为133Pa；
4．工作时运转平稳，转动灵活，无卡住现象和摩擦声；
5．配套一根硬质橡胶管，内径尺寸Φ8．0mm±0．5mm。

02011 直联泵 1．采用旋片式油封单级泵；抽气速率：0．5L/s；
2．极限压力≤10Pa；
3．电机功率：120W；
4．进气口内径≥Φ6mm。

02012 旋片式真空泵 1．2XZ—0．5型，单相，抽气速率：0．5L/s，有气镇装置；
2．极限真空度：6×10-1Pa；
3．转速：1400r/min；
4．电压电源：220V；
5．电机功率：0．12kW；
6．进气口内径：16mm；
7．电学安全性能指标应符合国家强制性标准。

02013 两用气筒 1．供中学物理实验中作抽气、打气使用；
2．极限抽气压力≤6．7×103Pa（50mmHg）；
3．最低打气压力≥2．9×105Pa；
4．气筒长200mm，内径Φ22．5mm；
5．外形尺寸：约340mm×114mm×30mm；
6．吸气和打气咀外径Φ9mm；
7．当产品抽气压力达到6.7×103Pa时，放置30秒钟，其漏气引起的压力变化应小于2.6×102Pa；
8．当产品打气压力达到2.9×105Pa时，放置30秒钟，其漏气引起的压力变化应小于9.8×102Pa；
9．活塞应紧固、牢靠，在使用中不得产生松动现象；
10．活塞碗要求材质挺实，碗外表面较柔软，耐磨密封性良好。

02014 抽气筒 1．极限抽气压力≤6．7×103Pa（50mmHg）；
2．气筒长200mm，内径Φ22．5mm；
3．外形尺寸：约340mm×114mm×30mm；
4．吸气和打气咀外径Φ9mm；
5．当产品抽气压力达到6.7×103Pa时，放置30秒钟，其漏气引起的压力变化应小于2.6×102 Pa；
6．活塞应紧固、牢靠，在使用中不得产生松动现象；
7．活塞碗要求材质挺实，碗外表面较柔软，耐磨密封性良好。

02015 打气筒 1．工作气压≥6×105Pa；
2．打气筒底座、管体、贮气罐、底嘴、胶管各联接部分应有良好的密封性，不漏气；
3．手柄应有足够的机械强度，在1470N静负荷作用下不应断裂或弯曲；
4．推杆与手柄的联接应牢固可靠，在施加980N的拉伸负荷作用时，不应脱落；
5．贮气罐型打气筒的单向阀应有良好的逆止性能；
6．贮气罐型打气筒的贮气罐应安装牢固可靠，并有足够的安全保证；
7．外观部分不允许有毛刺、锐角、飞边及划伤等缺陷；处理的表面不允许有露底、脱落、锈蚀等其它显著缺陷；未处理的表面不允许有锈蚀、裂纹等其它显著缺陷；

02016 抽气盘 1．产品由底盘、钟罩、电铃、气阀、橡皮塞、垫圈等组成；
2．底盘为胶木或铸铁制成，要求表面平整，无气孔、砂眼，外径Φ≥180mm；
3．钟罩为透明式，外径不小于135mm；
4．抽气盘的密封性能：极限压强≤6000Pa，极限压强下保持15分钟，腔内压强变化不大于2kPa；
5．电铃电源：直流3～6V；
6．电铃放置于抽气盘内应平稳，工作中无倒覆；
7．电铃应符合JY208-85《电铃》的要求；

02020 仪器车 1．规格尺寸不小于：600mm×400mm×800mm；
2．仪器车额定载重量为60kg，上、下层托盘承载重量均不小于60kg；
3．采用双层结构，有上、下二层托盘，不锈钢材料；层间距不小于300mm；上下托盘都应有护栏，护栏高度不低于30mm；
4．车架用直径不小于Φ30mm、壁厚不小于1mm的不锈钢管制成，架高不低于800mm；
5．万向轮部件的车轮直径应不小于50mm，万向轮部件可以绕固定管作360º旋转；在仪器车载重为额定值时，车轮应转动灵活，并且万向轮的方向也能自动调整，无卡阻现象；车轮材料为钢材，轮缘材料为橡胶；四个车轮着地点的平面度公差不大于5mm；应运行平稳，不得变形、摇晃、松动；
6．车轮有制动装置。

02022 水准器 1．产品由水准泡及其主体组成；
2．主体由金属制成，工作面应平滑，其平面度应小于0．1mm；
3．工作面长不小于150mm，工作面不漆，其它面涂漆；
4．水准泡为普通式管状水准泡；
5．水准泡应安装牢固，应清洁透明，刻线清晰均匀，气泡移动平稳，无跳动和停滞现象；
6．水准器分度值的误差应小于10％，即实测平均角值与公称角值之差不应超过公称角值的10％。

02023 充磁器 1．仪器由底座、充磁线圈、电路装置、启动开关等构成；启动开关应使用�？磁ナ娇�，并应有充磁时间自动控制功能；充磁时间是瞬时完成的；（可具有对已磁化的材料进行退磁的功能；）
2．使用电源：交流220V，使用单相三极电源线和插头；
3．充磁线圈的轴向长度不小于80mm；
4．充磁的磁场强度不小于56kA/m；
5．外壳应使用非铁磁性材料；
6．绝缘电阻大于20MΩ；
7．对中学物理实验室配备的条形磁铁（D-CG-LT-180）、蹄形磁铁（D-CG-LU-63、D-CG-LU-80、D-CG-LU-100）、磁针等磁性材料具有充磁、退磁功能；标有充磁N极、S极取向标志；
8．充磁后的条形磁铁（D-CG-LT-180）的磁感应强度（表面）≥0．070T；蹄形磁铁（D-CG-LU-63）磁感应强度（表面）≥0.055T、蹄形磁铁（D-CG-LU-80）磁感应强度（表面）≥0.050T、蹄形磁铁（D-CG-LU-100）磁感应强度（表面）≥0.070T。

02046 生物显微镜 1．产品由镜座、镜臂、镜筒、准焦螺旋、物镜转换器、载物台、反光镜、目镜、物镜等组成；
2．除调焦手轮和镜片外，整体采用金属材料制造；
3．放大倍率：≥640×；
4．消色差物镜：10×、40×、4×；
5．单目45°，斜筒，可360°旋转；
6．惠更斯目镜：12．5或16×，广角：10×；
7．反光镜一面为平面，一面为凹面；反光镜直径为50mm；
8．粗动调焦范围为23mm，微动调焦范围1.8-2.2mm；
9．移动尺：纵向调节范围：≥25mm，横向调节范围：≥50mm；游标读数精度：0.1mm。

02051 放大镜 1．由凸透镜、透镜框及手柄组成；
2．凸透镜直径不小于Φ40mm，放大倍率大于：3×，放大倍数误差不大于8%；
3．透镜应无明显条纹；不允许有直径大于0．5mm气泡；
4．透镜框应能牢靠地夹持透镜；透镜表面低于透镜框所形成的平面；
5．成像要求：成像应清晰，在F550焦距仪上通过放大镜镜片，应能观察到波罗板刻线的像，且能看到不少于3对刻线；透镜表面应低于透镜框所形成的平面；在透镜的2/3有效通光孔径范围内，不允许有大于0．5mm的气泡和明显的条纹及划痕。

02060 望远镜 1．双筒，规格：7×35，可调焦；
2．倍率：7倍（真实倍率），视角：8度，物镜：35mm，视野范围：1000米处为167米；
3．材质：望远镜专用工程材料，手感细腻、舒适，外观典雅，做工精细；
4．镜片镀膜：完全镀膜
5．望远镜配有背带和皮夹包，配有说明书。

02061 天文望远镜 1．口径80mm～150mm；折射或反射式；
2．配寻星镜、转角镜、太阳投影屏和投影屏连接杆；
3．配8mm～40mm长、短不同焦距的目镜3个～4个；
4．带有极轴镜和电动跟踪设备；
5．配加强型伸缩式铝合金三脚架。

02075 酒精噴灯 1．实验室常用工具，供中小学理化实验进行弯曲玻管（棒）和熔接玻璃管用，结构为座式；
2．有壶体、预燃杯、壶嘴、喷管、火苗调节杆等部分；
3．壶体容积不得小于300mL，使用时在预燃杯中倒入约2/3杯的酒精时，预燃杯中酒精燃烧约40秒钟，喷管立即喷火，预燃杯酒精燃烧完毕，喷管喷火不应停止；
4．壶体焊缝紧密，不得漏洒酒精和漏气；
5．喷管各焊接处用银铜料焊接，不得因喷火燃烧而熔化焊接处；
6．材质：铜制。

02085 微波炉大于24L，商品具有中国强制性产品认证（CCC）编号，符合国家CCC认证标准。

02086 电冰箱 1．适用范围适用于实验室设备，制取低温物品，保存生化制剂；
2．双门有效容积大于150L；
3．经过质量认证及环境认证；
4．符合中华人民共和国机械工业部标准《电冰箱基本性能测试方法》JB3633-84的规定及GB/T8059．2的要求；
5．其他：符合教育部标准JY0001-2003《教学仪器设备一般质量要求》的有关要求；
6．交收检验按JY0002-2003标准的有关要求执行，有3C认证标志；
7．标志、说明书、包装、运输、贮存应符合JY0001《教学仪器产品一般质量要求》应符合JY0002《教学仪器产品检验规则》。

02101 听诊器 1．医用，听诊器传音清晰，扁形听诊头的上膜片不应松动；
2．耳环弹簧片应用弹簧钢制成，弹力应适宜，弹性应良好；
3．三通导管总长为480mm～580mm；
4．扁形听诊头内腔不得有裂痕、砂眼，听诊器各部的外型应对称，不得有裂纹，凹陷和镀层脱落及焊接处残留堆积现象。

02103 注射器 1．规格：100mL；塑料制成；
2．密封性好，滑动灵活；
3．刻度标线规整、清晰。

02115 透明盛液筒 1．透明盛液筒体用聚苯乙烯压制而成，透明度良好、不易损坏；
2．筒的外经Φ≥100mm，高度≥300mm，筒体壁厚度≥2．5mm；
3．筒体表面用丝网漏印法印制表示深度的标尺和刻度标志，呈红色或蓝色；
4．筒体底部安放平稳、牢固，造型美观；
5．产品口部圆正，底部平整，表面无凹凸不平现象，无擦伤、划痕、裂缝等缺陷。

02116 透明水槽(圆形或方形) 1．用聚苯乙烯压制而成，透明度良好、不易损坏；
2．外表尺寸：方形300mm×300mm×150mm，筒体壁厚度≥2．5mm；（圆形270mm×140mm）
3．产品口底部平整，表面无凹凸不平现象，无擦伤、划痕、裂缝等缺陷。

02125 碘升华凝华管用硬质玻璃管，部分抽真空；内盛有固态碘，两端密封不漏气。

03 支架

03001 物理支架 1．由底座、立柱及九个夹持附件组成；
2．底座：铸铁制三足座；质量大于3kg；中心有一个垂直于支面的圆孔，内径12mm，侧面有一个制紧螺丝；三足座的足端上面削成平面，在需要时，可以用固定卡把底座夹紧在实验桌边，以防倾倒；
3．立柱：由A、B两支组成，A立柱长700mm、直径12mm，可以插入底座的圆孔里，用制紧螺旋紧固；A柱一端有阴螺纹，可以旋紧在固定卡上，也可以与立柱B连接成一根1200mm的支杆；B立柱长500mm、直径12mm，一端有阳螺纹，需要时可与A立柱连接起来；
4．附件：垂直夹（2件），附有制紧螺旋；平行夹（1件），附有制紧螺旋；万向夹（1件），附有制紧螺旋；烧瓶夹（1件），菱形的铁夹；夹口的扁平部分刻有条纹，可以夹持导线或厚度不大于15mm的扁平物体；绝缘杆（1件），由直径12mm的铁支杆和直径14mm的绝缘杆连接而成；在绝缘杆部分装有两个接线柱；固定卡（1件），开口的铸铁夹具，一端有一个可上下调节的螺旋装置；吊钩（2件），装有金属小钩和制紧螺旋的铁管套；烧瓶架（1件），开口的铸铁圆环。

03002 方座支架 1．由矩形底座、立杆、烧瓶夹、大小铁环、垂直夹（2只）、平行夹等组成；
2．方座支架的底座尺寸为210mm×135mm，立杆直径为Φ12mm，立杆长度600mm，底座和立杆表面应作防锈处理；质量大于1．5kg；
3．大铁环内径φ90mm，柄长125mm；小铁环内径φ50mm，柄长105mm，环上开口中心与环柄成120°±5°夹角，开口宽20mm；烧瓶夹闭合间隙＜0.1mm，最大开口≥35mm，杆径φ10mm；
4．放置平稳、支承夹持可靠，立杆与底座间的垂直度不大于3mm，铁环组装后与立杆垂直，垂直度不大于4mm。

03003 多功能实验支架 1．组合支架由支座、支块、滑道等组成；零部件的数量如下：
序号名称数量序号名称   数量序号   名称   数量
1) 支座    2     5)   轴棒    4     9)   平台    1
2) 支块    2     6)   万向夹 1     10) 吊环    4
3) 滑道    2     7)   烧瓶夹 1     11) 绝缘杯 2
4) 滑块    5     8)   铁环    1     12) 定滑轮 1
2．结构及外观的一般要求应分别符合JY0001第4、5、6、7章的有关要求；
3．支架的组合方式有竖直型、水平型两类；竖直型又可组成框架式和垂直式两类，水平型又可组成单轨式和双轨式两类；
4．零部件的组合可靠，紧固螺丝旋动灵活省力，紧固性良好；穿插孔无毛刺、无变形，轴棒穿插方便；轨道平直、无变形、无损伤；滑块在轨道上滑动灵活自如，定位可靠；万向夹在轨道上能万向定位，夹持稳固，夹口灵活，闭锁有力，方向正确，位置端正；
5．夹持功能稳妥有效；
6．材质要求：金属材料、承重力：30kg。

03004 升降台 1．产品由载物台、下底座、升降机构、摇手柄等组成；
2．载物台、下底板尺寸不小于160mm×160mm；
3．升降台降至最低时，台面高度不应大于85mm，升降范围不小于150mm；载重量不小于10kg；
4．摇手柄摇动过程中应灵活轻便无阻滞；
5．台面加载10kg重物，在全程升降过程中应保持水平，所载重物无晃动、无倾斜、下滑现象。

03006 三脚架 1．采用碳钢制造，表面经酸洗，磷化后喷塑；
2．三脚均匀，高度不小于156mm，三脚内接圆直径不小于120mm，上支承环平整，直径不小于100mm，三脚及支承环钢材直径不小于6mm；
3．三只脚与铁环焊接紧固，焊点光滑、平整，脚距相等，立放台上时圆环应与台面平行，所支承的容器不得有滑动。

03007 泥三角 1．产品由金属丝和套在其上的石棉筒组成；
2．金属丝用Φ2mm左右的钢丝接成等边三角形，三角形的单边长不小于80mm，钢丝接头绞合，绞合长度不小于20mm；
3．石棉筒内径为Φ4mm，外径为Φ12mm；
4．石棉筒应不裂、不缺、坚固、圆滑；
5．金属丝应作防锈处理；
6．整体应平整、美观。

03013 旋转架 1．用于支撑条形磁铁、玻璃棒或胶棒；
2．由底座、支杆、转台组成；成对配置；
3．旋转稳定，灵活。

04 电源

04001 学生电源 1．输出电压：1．5V～9V直流稳压输出，每1．5V一档共六档；额定电流：1．5A；电压偏调：±（2％U标＋0．1V）
2．直流输出端子采用Ф4mm铜芯香蕉插座或行程不小于4mm的铜接线柱；
3．有过载显示、过载�；ず透次话磁ィ海�1）直流稳压输出有过载保护；（2）电源的直流输出电流等于或小于其额定输出电流时，电源应正常工作，当输出电流在额定输出电流值的1.05～1．5倍时，电源应能过载保护；电源输出端应能直接点亮额定电流等于电源额定输出电流的白炽灯；（3）各档输出电路短路时应能自动关断；
4．连续工作时间不少于8h。

04004 教学电源 1．初中教学电源；输出电压：交流输出，2～12V，每2V一挡；共六档；额定输出电流：5A；直流稳压输出，1．5V～12V，分1．5V、3V、4．5V、6V、9V、12V六档；额定输出电流：2A；直流大电流短时输出：40A，8秒自动关断；
2．输出端子采用Φ4mm铜芯香蕉插座或行程不小于4mm的铜接线柱；
3．交流输出：（1）各档空载电压应不大于1．05U标＋0．3V；（2）各档满载电压应不小于0.95U标－0.3V；
4．直流稳压输出电压偏调：±（2％U标＋0．1V）；
5．直流大电流短时输出电流大于10A时，20s±2s自动关断；输出短时电流为40A+10A，8s±2自动关断
6．过载�；ぃ海�1）电源的交流输出和直流输出电流等于或小于其额定输出电流时，电源应正常工作，当输出电流在额定输出电流值的1．05～1．5倍时，电源应能过载�；�；（2）各档输出电路短路时应能自动关断；
7．连续工作时间不少于8h。

04007 蓄电池 1．额定电压：6V；
2．额定容量：15Ah；
3．蓄电池由3个额定电压为2V的单体蓄电池组成，结构采用阀控密封式结构，免维护式；
4．蓄电池外观不得有裂纹及明显变形，且标志清楚。

04008 调压变压器 1．型号：TDGC2系列。单相，干式自冷，（环形）接触式，输入电压：220V，输出电压：0～250V，最大电流输出：8A；
2．结构：（1）调压器的线圈用罗杆紧固在底板上；（2）调压器的刷架上装有一个或若干个并列电刷；（3）调压器装有刻度盘，调节手轮，指针示出空载输出电压的数值，在器身上装有停档；（4）调压器的接线板上标有输入及输出的符号，并装置有接线柱。

04009 多功能充电器恒流充电，可同时充24组电池，有定时器。

04010 电池盒 1．仪器由可放置1节1号电池的4个电池盒组合而成，可做串联或并联使用；
2．各触点使用铜质材料，表面镀铬；要求接触良好，整体结构结实牢固，ABS塑料件光滑、无毛刺；
3．符合JY0001－2003《教学仪器一般质量要求》的有关规定。

04011 感应圈 1．规格电子开关式、输出高压0~50kV，输出连续可调；
2．在规定的工作电压条件下，放电火花不少于两条，感应圈连续工作时间应不小于15min；
3．感应圈的温升不大于8℃；
4．感应圈电路部分的绝缘电阻不小于20MΩ；
5．在工作电压范围内的任一电压，放电火花距调在60mm、80mm或100mm，放电火花不少于2条。

1 测量

10 长度

10001 演示直尺 1．演示米尺供中小学演示度量长度用，不作实际度量尺用；
2．外形尺寸：1000mm×45mm×8mm；最小分度值：1mm；
3．用木材制作，表面平整、挺直、无毛刺；木材材质应无节疤、无裂纹、无伤痕，并经过脱脂干燥处理，含水率≤18％；
4．尺两端包头或镶嵌头应牢固地紧附尺身，不得有间隙，表面不应有锈蚀现象；
包头或镶嵌头的长度应等于尺宽;其端面应与尺面和尺边面垂直；
5．漆层平整清洁、色调美观、厚薄均匀、有足够的附着力，在主要表面上不得有流挂、针孔、气泡等缺陷；
6．尺的正面应标注制造厂名(或商标)及分度值。数字、文字均应清晰，排列整齐，不得有遗漏。缺陷不超过2处；
7．尺面平面度≤3mm；
8．尺边直线度≤0．5mm；
9．全尺刻度累计误差≤1mm；
10．线纹宽度0．25～0．65mm,在全长范围内用分度值0．01mm的读数显微镜至少抽检3条线纹。

10002 木直尺 1．米尺的外形尺寸：1000mm×25mm×8mm；
2．供学生分组使用；
3．用木材制作，表面平整、挺直、无毛刺；木材材质应无节疤、无裂纹、无伤痕，并经过脱脂干燥处理，含水率≤18％；
4．尺两端包头或镶嵌头应牢固地紧附尺身，不得有间隙，表面不应有锈蚀现象；包头或镶嵌头的长度应等于尺宽;其端面应与尺面和尺边面垂直；
5．漆层平整清洁、色调美观、厚薄均匀、有足够的附着力，在主要表面上不得有流挂、针孔、气泡等缺陷；
6．尺的正面应标注制造厂名(或商标)及分度值。数字、文字均应清晰，排列整齐，不得有遗漏。缺陷不超过2处；
7．尺面平面度≤3mm；
8．尺边直线度≤0．5mm；
9．全尺刻度累计误差≤1mm；
10．线纹宽度0．25～0．65mm,在全长范围内用分度值0．01mm的读数显微镜至少抽检3条线纹。

10004 钢直尺 200mm碳钢材质，200mm×20mm×0．8mm，分度值0．5mm。

10005 钢卷尺 1．由尺带、尺盒组成；量程为0mm～2000mm；
2．最小刻度值为1mm，每厘米处的刻线是毫米刻线长的2倍并标有相应数字；刻线均匀、清晰；
3．1m长示值允差±0．8mm，0．001m长示值允差±0．3nm；
4．尺带由不锈钢制成，弹性适宜，进出灵活，有止动装置；尺盒可为金属或塑料制成；
5．符合QB/T2443-1999《钢卷尺》。

10009 布卷尺 1．量程30米；分度值1cm；
2．主要构件：尺盒、摇柄和首端装有金属拉环的整条尺带；金属拉环应灵活、牢固可靠，不得锈蚀；尺带拉出或用摇柄收卷尺带时，应轻便灵活，无卡阻现象；
3．在每1m内，分米分度线纹应标上以厘米为单位计数的数值，米分度线纹应自零点算起，10m以后，可以只标注数值；尺的零点线纹可在金属拉环的内侧，也可在离尺端至少15cm处，终点线纹离尺盒口至少为20cm；尺面刻度清晰，涂脂附着力强；
4．在尺带或尺盒上应标明全长、制造厂名（或商标），数字和文字必须清晰、工整；有国家计量标志。

10010 游标卡尺 1．产品为有效量程不小于125mm、测量精度0．05mm或0．02mm的普通游标卡尺；
2．具有内测、外测、深度等测量功能；采用不锈钢材料制造，表面抛光处理；
3．刻度清晰，无断线、缺划；有国家计量标志。

10011 外径千分尺(螺旋测微器) 1．产品为有效量程为25mm、测量精度为0．01mm的测砧为固定式的千分尺；
2．采用钢材制造，表面抛光处理；其中砧头用优质钢材制造；
3．刻度清晰，无断线、缺划；有国家计量标志。

11 质量

11001 物理天平 1．最大称量500g，分度值20mg；
2．制动机构的支承螺钉、托架，应能保证升降平稳，以保持横梁的再现性；天平开启或停动后，吊耳悬挂系统不得倾斜、晃动；梁体不得有扭动，指针不得有前后跳针和带针现象；
3．横梁应具有足够的刚性和硬度，表面应进行防腐蚀处理，但不允许涂调和漆；
4．底座由金属制成应具有足够的强度和稳度；底座、横梁、吊耳、挂篮、秤盘都应打印仪器编号和左1右2的标记；
5．安装在指针上的重心钝，其调节幅度应在距针尖1／2～4／5指针全长范围内；
6．天平的秤盘直径不小于90mm，盘梁有效高度不低150mm；
7．克组砝码用铜合金或碳素钢制造，具有可卸提扭和调整质量腹腔的园柱体，其调节物质量，50g以上的不大于砝码标称质量的1／20；20g以下的不大于砝码标称质量的1／15；其外露表面必须有镀铬层，镀层表面不得有明显的疤痕、毛刺、划伤等缺陷；
8．毫克组砝码用铝制成，其形状为带90°折角的矩形片状，折角高度不小于1．5mm；砝码需进行防腐蚀处理，表面应平整，不得有明显的毛刺、疤痕，所有砝码均有质量标记。

11002 学生天平 1．最大称量200g，感量20mg，附有4等精度砝码；不等臂偏差3分度，示值变动性误差1分度，游码质量误差1分度；
2．制动机构的支承螺钉、托架，应能保证升降平稳，以保持横梁的再现性；天平开启或停动后，吊耳悬挂系统不得倾斜、晃动；梁体不得有扭动，指针不得有前后跳针和带针现象；
3．横梁应具有足够的刚性和硬度，表面应进行防腐蚀处理，但不允许涂调和漆；
4．底座由金属制成应具有足够的强度和稳度；底座、横梁、吊耳、挂篮、秤盘都应打印仪器编号和左1右2的标记；
5．安装在指针上的重心钝，其调节幅度应在距针尖1／2～4／5指针全长范围内；
6．天平的秤盘直径不小于90mm，盘梁有效高度不低150mm；
7．克组砝码用铜合金或碳素钢制造，具有可卸提扭和调整质量腹腔的园柱体，其调节物质量，50g以上的不大于砝码标称质量的1／20；20g以下的不大于砝码标称质量的1／15；其外露表面必狈有镀铬层，镀层表面不得有明显的疤痕、毛刺、划伤等缺陷；
8．毫克组砝码用铝制成，其形状为带90°折角的矩形片状，折角高度不小于1．5mm；砝码需进行防腐蚀处理，表面应平整，不得有明显的毛刺、疤痕，所有砝码均有质量标记。

11004 托盘天平 1．最大称量200g，分度值0．2g，标尺称量0～5g；
2．称量允许误差为±0．5分度值；
3．砝码组合的总质量（包括标尺计量值）应不小于天平的最大称量，所有砝码均有质量标记；
4．冲压件及铸件表面应光洁平整，不应有毛刺、锋棱、裂纹和显见砂眼；
5．电镀件的镀层应色泽均匀，不应有露底和显见的麻点、水迹、擦伤等缺陷；
6．油漆件表面应平整光滑，色泽均匀，不应有露底、起泡、挂漆、擦伤等缺陷；
7．游码尺刻线、指示盘刻线应清晰、均匀；
8．游码尺不应有弯曲变形，指示值不应有翘曲及倾斜，指针不能有弯曲或断残；
9．天平的两个托盘应干净、完整；
10．天平支架不应有弯曲变形，其它部分不能有影响功能的外观缺陷；
11．游码沿游码尺身移动顺畅，不应有卡住或过于松动现象；
12．微调旋钮能顺畅进退，并能对天平左右两盘平衡起到调节作用；
13．天平支架左右摆动灵活；
14．偏载准确度要求：示值误差应介于±d之间（d为最小分度值）；校验方法：调整架盘天平平衡后，在天平右盘中央放置一个100g标准砝码，在天平左盘放一个100g标准砝码于不同的四个偏心位置，若天平能重新平衡，观察游码的位置，游码所示量值偏载误差值；若游码处于零刻度线位置，天平仍不能重新平衡，观察指针偏移指示盘的位置，指针偏移所指示的量值为偏载误差值。

11005 托盘天平 1．最大称量500g，分度值0．5g，标尺称量0～5g；
2．称量允许误差为±0．5分度值；
3．砝码组合的总质量（包括标尺计量值）应不小于天平的最大称量，所有砝码均有质量标记；
4．冲压件及铸件表面应光洁平整，不应有毛刺、锋棱、裂纹和显见砂眼；
5．电镀件的镀层应色泽均匀，不应有露底和显见的麻点、水迹、擦伤等缺陷；
6．油漆件表面应平整光滑，色泽均匀，不应有露底、起泡、挂漆、擦伤等缺陷；
7．游码尺刻线、指示盘刻线应清晰、均匀；
8．游码尺不应有弯曲变形，指示值不应有翘曲及倾斜，指针不能有弯曲或断残；
9．架盘天平的两个托盘应干净、完整；
10．架盘天平支架不应有弯曲变形，其它部分不能有影响功能的外观缺陷；
11．游码沿游码尺身移动顺畅，不应有卡住或过于松动现象；
12．微调旋钮能顺畅进退，并能对天平左右两盘平衡起到调节作用；
13．架盘天平支架左右摆动灵活；
14．偏载准确度要求：示值误差应介于±d之间（d为最小分度值）；校验方法：调整架盘天平平衡后，在天平右盘中央放置一个100g标准砝码，在天平左盘放一个100g标准砝码于不同的四个偏心位置，若天平能重新平衡，观察游码的位置，游码所示量值偏载误差值；若游码处于零刻度线位置，天平仍不能重新平衡，观察指针偏移指示盘的位置，指针偏移所指示的量值为偏载误差值；

11010 电子天平 1．量程100g，感量0．001g，数字显示6位；
2．以电子元件：称重传感器，放大电路，AD转换电路，单片机电路，显示电路，键盘电路，通讯接口电路，稳压电源电路等电路组成；
3．功能：液晶显示，自动零位跟踪可调，自动故障诊断，自动校准，全量程范围去皮，过载保护等；

11015 单杠杆天平 1．本天平为单杠杆不等臂单吊盘（链式）天平，横梁为铝合金(LY12CZ)，横梁上有游码刻度标尺、可直接准确的读出被称物质的质量；微量读数可通过转动链条刻度盘准确直观读出，无砝码装置；附有磁性缓冲器，使天平摆动能较快停止；
2．最大称量：l00g，精确度：l0mg；
3．变化量直读范围：标尺刻度：0～l0g，标尺最小刻度：lg，连盘刻度：0～±1g，链盘最小刻度：0．0lg。

11018 案秤 10kg，10g

11020 弹簧度盘秤最大称量8kg，分度值20g；指针式，零点可调。

11021 金属钩码 1．规格10g×1，20g×2，50g×2，200g×2，下卧沟，上下沟面垂直；
2．50g钩码尺寸主体外径Φ27mm，高17．2mm；上勾高10mm，质量50±0．5g；底呈半球形，下位钩于底槽内；上、下勾开口方向相互垂直；密度：≥6．0g／cm3（勾除外）硬度：≥HB70；
3．采用纯度99．6%、粒度≥80＃的铁基粉或其它钢材；
4．钩码经2000次冲击后不得有裂痕和明显变形；
5．钩上、下勾的连线应通过钩码主体的轴线；钩码表面应有防腐镀层。

11022 金属槽码 10g×1，20g×2，50g×2，200g×1，另附10g金属槽码盘。

12 时间

12001 机械停表 1．机械计时仪器，金属外壳，不锈钢发条；
2．秒针每圈30秒，分针每圈15分钟，最小刻度值0．1秒；
3．独立暂停按钮，操作柄头具有上弦、起动、回零装置。

12002 机械停钟 1．产品最小计时为0．1秒，上紧一次发条走时应大于12小时；
2．有启动和回零按钮；
3．走时误差：每100秒钟误差不大于0．1秒。

12003 电子停表 1．教学用电子秒表，采用电子芯片，电池电压为1．5V；数据可精确到0．01s；以扣式电池为能源的液晶数字式金属壳石英秒表；
2．具有秒表（最小读数1/100秒）、10段存储显示、定时器、节拍器、时钟和定时闹响功能；
3．秒表具有每小时报时，每日定时响闹及自动重响功能，应可显示时间，12及24小时制式，日历、星期、防水，防震结构等功能；
4．外包装应采用防潮、防尘的硬纸盒包装；机芯在表壳组件中应稳固，液晶屏显示清晰、表面无伤、印字清楚正确、表壳与表后盖的配合应紧密，不得有明显的缝隙；表壳外棱角无锋利感；镀层配件无气泡，不脱落；
5．应符合 QB/T 1908-93《电子停表》规定的技术要求。

12004 电子停钟 1．采用电子芯片，电池电压为1．5V；数据可精确到0．1s；
2．机体显示屏表面，配有秒表计时按钮；
3．秒表计时应带有简易计时、分段计时、两段时间显示；
4．具有每小时报时，每日定时响闹及自动重响功能，应可显示时间，12及24小时制式，日历、星期、防水，防震结构等功能；
5．外包装应采用防潮、防尘的硬纸盒包装；机芯在表壳组件中应稳固，液晶屏显示清晰、表面无伤、印字清楚正确、表壳与表后盖的配合应紧密，不得有明显的缝隙；表壳外棱角无锋利感；镀层配件无气泡，不脱落。

12010 节拍器电子式：
1．仪器输出交流声小于12分贝；
2．仪器在安静环境中的打点声音应在15米外听到；
3．仪器可调整的档数为11档，其中一个为连续可调档频率最高档的发声误差每分钟小于0．3次。

12011 沙漏尺寸：高不小于160mm。

12015 日晷赤道式，晷面直径不小于30cm。

13 温度

13001 温度计 1．感温液体的有机红液的棒式温度计供中小学实验用；
2．全长：300mm；外径：6±1mm；头：10mm；
3．测量范围：0～100℃；最小分度值：1℃；允许误差±1℃；
4．相邻两标度线的间距、有机液体温度计应不小于0．8mm；标度线的宽度应不超过相邻标度间距的1/5；
5．温度计的标度线应与毛细管的中心线垂直；标度线、标度值和其他标志应清晰，涂色应牢固；不应有脱色、污迹和其他影响读数的现象；
6．感温液柱不应中断，不应自流，上升时不应有明显的停滞或跳跃现象；下降时不应在管壁上留有液滴或挂色；
7．玻璃棒和玻璃套管应光滑透明，无裂痕、斑点、气泡、气线或应力集中等影响读数和强度的缺陷；玻璃套管内应清洁，无明显可见的杂质，无影响读数的朦胧现象；
8．感温泡、中间泡、安全泡等要求应符合JJG130-2004《工作用玻璃液体温度计》标准的有关要求。

13003 温度计 1．感温物质：水银；
2．测量范围：0～200℃；最小分度值：1℃；允许误差±1℃；
3．相邻两标度线的间距、有机液体温度计应不小于0．8mm；标度线的宽度应不超过相邻标度间距的1/5；
4．温度计的标度线应与毛细管的中心线垂直；标度线、标度值和其他标志应清晰，涂色应牢固；不应有脱色、污迹和其他影响读数的现象；
5．感温液柱不应中断，不应自流，上升时不应有明显的停滞或跳跃现象；下降时不应在管壁上留有液滴或挂色；
6．玻璃棒和玻璃套管应光滑透明，无裂痕、斑点、气泡、气线或应力集中等影响读数和强度的缺陷；玻璃套管内应清洁，无明显可见的杂质，无影响读数的朦胧现象；
7．感温泡、中间泡、安全泡等要求应符合JJG130-2004《工作用玻璃液体温度计》标准的有关要求。

13004 演示温度计 1．量程：0～100℃，分度值1℃；
2．产品由红色玻璃温度计和刻度板及其塑料衬板组成刻度板用厚度不小于0．3mm的铝合金板（或厚度不小于0．8mm塑料板）制造；
3．温度计的感温泡应有透明�；ぬ�；
4．支架与标度板、�；ぬ鬃樽昂铣珊�，在板面中段承受垂直板面方向4．9N的力时，板中部桡度不大于0．5mm；玻璃温度计全长565～590mm；
5．玻璃温度计毛细管内红色液柱应无间断现象；
6．红色液柱经放大后，其视宽度不小于1．5mm；
7．刻度线要求：长线粗1．0～1．3mm，长58～65mm；中线粗0．3～0．5mm，长34～38mm；短线粗0．3～0．5mm，长20～23mm；
8．示值允差±1．5℃。

13005 热敏温度计 1．本仪器配合演示用大型电表作显示，能快速测定液体，气体及固体表面的温度；
2．配套电表：演示用大型电表灵敏度500uA～2mA；
3．测温范围－10℃～100℃，基本误差10℃～100℃不大于5％，－10℃～10℃不大于1℃；
4．工作电压：DC6V；
5．反应时间：不大于6秒；
6．电学安全性能指标应符合国家强制性标准。

13006 双金属片温度计 1．由双金属片、刻度板、玻璃罩、指针组成；
2．双金属片温度计为圆形指针式温度计，有摄氏和华氏刻度，里面充油；
3．面板标有-20℃～50℃，测量误差小于5%；
4．刻度盘的漆层附着牢固，不脱落，表面平整光滑、薄厚均匀，没有剥落和露底现象；
5．指针转动灵活，无卡滞现象，刻度清晰，字迹清楚；
6．玻璃罩符合JY0001第8章的有关要求；
7．结构、外观符合JY0001第6．7的有关要求执行。

13010 体温计 1．棒式，测量范围35～42℃；
2．体温计按国际实用温标刻度，稳度最小分度值为0．1℃，分度均匀，两相邻分度中心的距离应不小于0．55mm；
3．标度线、计量数字和标志颜色牢固，不允许有脱色、影响读数、颜色污迹等现象；

13011 电子体温计 1．测量温度范围：32．00～43．00℃，分度值：0．01℃，精度：0．05℃；
2．尺寸：128×18×10（mm）。

13012 红外线快速体温检测仪测量距离：5～10cm；温度范围：30～50℃；解析度：≤0．1℃；准确度：≤0．2℃；
反应时间：≤500ms；电源：9V高性能可充电池；规格尺寸不小于：44×40×170mm。

13020 寒暑表 1．由木质(或塑料)材料镶嵌玻璃棒芯组成；
2．采用摄氏（℃）和华氏（℉）双刻度，面板标有：摄氏-30℃～50℃；华氏-20℉～120℉的标志；
3．玻璃棒芯感温液，正面放大玻璃液读数；
4．温度准确度：±1℃（0℃～30℃）；
5．最小分度值：0．5℃；
6．储藏条件：-30℃～60℃；
7．尺寸：不小于250mm×49mm×9mm；
8．性能、结构、外观应符合JY0001第4、6、7的有关要求。

14 力

14001 条形盒测力计 1．产品为组装式，10N；
2．产品必配部件：壳体1个；弹簧1个；面板1块；带钩指针1个；提手1个；
3．壳体由塑料制作，表面平整，光滑无毛刺；壳体的有效尺寸为：150×35×20mm±0.2mm；
4．弹簧：由金属制成，表面防锈处理，弹簧Ф11mm，高21圈，钢丝Ф0.5mm；
5．面板：由金属制成，防锈处理，表面印有有效刻线，印刷均匀清晰，有效尺寸应配盒体，松紧适宜，方便组装；
6．带钩指针：由金属制成，表面防锈处理，材料厚度1mm±0．2mm；大小尺寸应与盒体配合，适宜为止；
7．提手：由金属制成，表面防锈处理；
8．分度值为量程的1／50，零点平均示差不大于1／4分度，任一点的平均示差不大于1／2分度，任一点的重复称量的最大示差不大于1／4分度。

14002 条形盒测力计 1．产品为组装式，5N；
2．产品必配部件：壳体1个；弹簧1个；面板1块；带钩指针1个；提手1个；
3．壳体由塑料制作，表面平整，光滑无毛刺；壳体的有效尺寸为：150×35×20mm±0.2mm；
4．弹簧：由金属制成，表面防锈处理，弹簧Ф11mm，高21圈，钢丝Ф0．5mm；
5．面板：由金属制成，防锈处理，表面印有有效刻线，印刷均匀清晰，有效尺寸应配盒体，松紧适宜，方便组装；
6．带钩指针：由金属制成，表面防锈处理，材料厚度1mm±0．2mm；大小尺寸应与盒体配合，适宜为止；
7．提手：由金属制成，表面防锈处理；
8．分度值为量程的1／50，零点平均示差不大于1／4分度，任一点的平均示差不大于1／2分度，任一点的重复称量的最大示差不大于1／4分度。

14003 条形盒测力计 1．产品为组装式，2．5N；
2．产品必配部件：壳体1个；弹簧1个；面板1块；带钩指针1个；提手1个；
3．壳体由塑料制作，表面平整，光滑无毛刺；壳体的有效尺寸为：150×35×20mm±0.2mm；
4．弹簧：由金属制成，表面防锈处理，弹簧Ф11mm，高21圈，钢丝Ф0．5mm；
5．面板：由金属制成，防锈处理，表面印有有效刻线，印刷均匀清晰，有效尺寸应配盒体，松紧适宜，方便组装；
6．带钩指针：由金属制成，表面防锈处理，材料厚度1mm±0．2mm；大小尺寸应与盒体配合，适宜为止；
7．提手：由金属制成，表面防锈处理；
8．分度值为量程的1／50，零点平均示差不大于1／4分度，任一点的平均示差不大于1／2分度，任一点的重复称量的最大示差不大于1／4分度。

14004 条形盒测力计 1．产品为组装式，1N；
2．产品必配部件：壳体1个；弹簧1个；面板1块；带钩指针1个；提手1个；
3．壳体由塑料制作，表面平整，光滑无毛刺；壳体的有效尺寸为：150×35×20mm±0.2mm；
4．弹簧：由金属制成，表面防锈处理，弹簧Ф11mm，高21圈，钢丝Ф0．5mm；
5．面板：由金属制成，防锈处理，表面印有有效刻线，印刷均匀清晰，有效尺寸应配盒体，松紧适宜，方便组装；
6．带钩指针：由金属制成，表面防锈处理，材料厚度1mm±0．2mm；大小尺寸应与盒体配合，适宜为止；
7．提手：由金属制成，表面防锈处理；
8．分度值为量程的1／50，零点平均示差不大于1／4分度，任一点的平均示差不大于1／2分度，任一点的重复称量的最大示差不大于1／4分度；
9．产品应符合JY0127-91《教学测力计》的要求；

14005 圆筒测力计 1．由外筒、内管、弹簧、端盖、提环、挂钩等组成；零点可调；
2．量程：0～5N；
3．分度值为量程的1／50，零点平均示差不大于1／4分度，任一点的平均示差不大于1个分度，任一点的重复称量的最大示差不大于1／2分度。

14006 圆筒测力计 1．由外筒、内管、弹簧、端盖、提环、挂钩等组成；零点可调；
2．量程：0～1N；
3．分度值为量程的1／50，零点平均示差不大于1／4分度，任一点的平均示差不大于1个分度，任一点的重复称量的最大示差不大于1／2分度。

14008 平板测力计 1．由刻度板、弹簧、指针、拉杆、悬挂定位装置等组成；指针可调；
2．量程：0～5N；
3．分度值为量程的1／50，任一点平均示差不大于1／2分度，任一点的重复称量的最大示差不大于1／4分度。

14010 圆盘测力计 1．量程：0～5N；
2．分度值为量程的1／50，零点平均示差不大于1／4分度，任一点的平均示差不大于1个分度，任一点的重复称量的最大示差不大于1／2分度。

14011 演示测力计 1．由刻度板、弹簧、指针、拉杆、悬挂定位装置等组成；指针可调；
2．外形尺寸：390×90mm；内槽：287×25mm；
3．量程：0～2N或0～5N；最小分度值0．1N；
4．示值允差不大于全量程的4％，回零允差不大于分度值的1/4；
5．刻度板用铝合金制成，刻线清晰；
6．指针用钢板，漆红色。

14012 拉压测力计最大试验负荷10N，负荷分度值0．2N，最小负荷5．0N，示值误差±1%，最大试验力时主轴行程10mm，执行JY0127标准。

14013 双向测力计 1．产品主要由具有测量性能的耐疲劳弹簧、指针、调节器、分度板等组成；
2．使用时指针在所测力的方向上（无负荷时）必要时对准零位；
3．不在零位时，只要旋动两端的调节器，可使指针移向零位；
4．将测力计固定在支架上或其他能固定的位置上，便可测量拉力或秤物等实验。

14020 握力计 1．测量范围：0～99．9kg，分度值：0．1kg，示值误差：±1%；
2．电源：一节9V叠式电池；
3．功能：握力峰值保持，开关/清零，定时关机，过载指示。

14021 拉力计最大测定范围10N，分度值0．05N；旋转设定钮即可轻易选择读取峰值。

15 电

15001 演示电表 1．本仪器可作检流计、测量直流电压、电流用；并作为研究磁电式电表结构原理的直观教具；
2．电表采用磁电式表头，指针长150mm，有零位调节钮（可调到中间）；并采用透明材料密封；
3．量程范围：检流计：100～0～-100µA（内阻＜500Ω）；电压计：直流0～10V、0～25V；电流计：直流0～500µA、0～5mA、0～100mA、0～1A、0～5A；
4．电表精度要求5级以上。

15002 数字演示电表直流电压、电流，检流；四位半。

15006 电能表 1．准确度等级：直流电压、电流2．5级；交流电压、电流5．0级；电阻：2．5级；
2．灵敏度：直流≥20kΩ/V，交流≥9kΩ/V；
3．要符合技术标准的要求JY0330-1993《教学用指针式电表》。

15007 绝缘电阻表 1．用于测量各种电机、电缆、变压器、电讯元器件、家用电器和其他电气设备的绝缘电阻；
2．额定电压：500V，允差±10%，测量范围：0-500MΩ；
3．准确度：10级；
4．摇柄额定转速：120r/min；
5．外磁场影响：当外界磁场强度为0．4kA/m时，仪表允许改变量为等级指数的100%。

15008 直流电流表 1．误差等级2．5级，量程0．6A、3A；
2．标度盘：标度盘正面为无光白色，色调柔和，刻度线条平直不间断，清晰鲜明，色差明显；电表的细分刻度线条宽度不大于0．3mm；表面清洁平整；
3．指针：指针应挺直，涂色与标度盘颜色的色差要明显；指针长度不短于45mm，指针尖端应掩盖住标度尺上最短分度线长度的1/2，指针与表盘的距离不超过1．6mm；
4．偏离零位：电表偏离零位，不得超过标度尺的1%；
5．表壳：表壳外形造型要美观，边沿要平直，表面平整光滑，无破损开裂，无划痕、麻点；不得有凹凸不平缺陷；表壳应作防静电处理；
6．面板与装配：a．面板表面应光滑平整，无划痕、麻点；文字、数字、符号标点应清晰；刻度线条粗细要均匀，与面板底色色差要显著；b．表壳与玻璃应密封良好，内部应清洁，无灰尘、铁屑等杂物；玻璃表面无显著气泡、痕迹，无松动和隙缝；c．安装在表壳上的接线柱有防脱落装置，钮帽应转动灵活，有效行程不小于4mm；插头要有足够的弹性，接触要良好；直流表接线柱正极为红色，负极为黑色；d．防接触封印完好；只要封印不破坏，就不能接触到测量机构和外壳内的附件；e．面板上的转换开关紧固牢靠，不得松动；分档对位应准确；接触导电良好、可靠。

15009 直流电压表 1．等级指数2．5级，量程3V、15V；
2．标度盘：标度盘正面为无光白色，色调柔和，刻度线条平直不间断，清晰鲜明，色差明显；电表的细分刻度线条宽度不大于0．3mm；表面清洁平整；
3．指针：指针应挺直，涂色与标度盘颜色的色差要明显；指针长度不短于45mm，指针尖端应掩盖住标度尺上最短分度线长度的1/2，指针与表盘的距离不超过1．6mm；
4．偏离零位：电表偏离零位，不得超过标度尺的1%；
5．表壳：表壳外形造型要美观，边沿要平直，表面平整光滑，无破损开裂，无划痕、麻点；不得有凹凸不平缺陷；表壳应作防静电处理；
6．面板与装配：（1）面板表面应光滑平整，无划痕、麻点；文字、数字、符号标点应清晰；刻度线条粗细要均匀，与面板底色色差要显著；（2）表壳与玻璃应密封良好，内部应清洁，无灰尘、铁屑等杂物；玻璃表面无显著气泡、痕迹，无松动和隙缝；（3）安装在表壳上的接线柱有防脱落装置，钮帽应转动灵活，有效行程不小于4mm；插头要有足够的弹性，接触要良好；直流表接线柱正极为红色，负极为黑色；（4）防接触封印完好；只要封印不破坏，就不能接触到测量机构和外壳内的附件；（5）面板上的转换开关紧固牢靠，不得松动；分档对位应准确；接触导电良好、可靠。

15010 灵敏电流计 1．由测量结构、测量路线、外壳等组成；测量机构采用磁电系仪表结构．标度盘，机械零位调节臂均固定在支架上；
2．准确度等级：2．5级；灵敏度：±300μA；内阻：80-125Ω；2．4-3kΩ，规格：138mm×100mm×97mm。

15011 多用电表 1．本品为整流系，轴尖轴承支承式、指针式电表；
2．准确度等级：直流电流、电压、电阻测量档均为2．5级，交流电压测量档、直流电压0～2500V为5．0级；
3．电压灵敏度：直流为5kΩ/V，交流为2．5kΩ/V；
4．量程范围：直流电流：0－50µA－1mA－10mA－100mA－500mA－5A；直流电压：0－1V－2．5V－10V－50V－250V－500V－2500V；交流电流：0－1mA－10mA－100mA－500mA－5A；交流电压：0－1V－2．5V－10V－50V－250V－500V－2500V；电阻：R×1．R×10．R×100、R×1k、R×10k；
5．阻尼时间：不超过4s；绝缘电阻不小于20MΩ；
6．转换开关各档位定位正确，无错位，转动时手感好；
7．电表指针挺直，机械调零时可在零刻度左右移动；
8．产品所附测量表笔及电池应完好有效。

15012 投影电流表示面板与水面平行，测量范围：（-0．2～0～0．6A）（-1～0～3A），测量精度：2．5级，阻尼时间：不大于4s，外形尺寸：100mm×120mm×40mm，指针长度：50mm，最小分度值为0．02A、0．1A，对外界磁场的防御等级为Ⅲ级。

15013 投影电压表 1．透明度好，指示面板与水面平行，测量范围-1～0～3V、-5～0～15V，测量精度：2.5级；
2．阻尼时间：不大于4s；
3．外形尺寸：100mm×120mm×40mm，指针长度：50mm，最小分度值为0．5V、0．1V，对外界磁场的防御等级为Ⅲ级。

15014 投影检流计 ±300μA，指示面板与水面平行，偏差5%，对外界磁场的防御等级为Ⅲ级，指针长度为50mm。

15020 教学示波器
1．结构：外壳采用全金属材质一次成型，表面喷漆，坚固耐用，不易损坏，上表面设有把手，方便提拿；
2．垂直系统频率响应：直流DC～5MHz，不大于3dB，交流10Hz～5MHz，不大于3dB；偏转因素：不大于20mVp-p/格；输入阻容：1MΩ//40pF；衰减倍率：1、10、100、1000四档±10%；输入耐压：400V（DC+Acp-p)；
3．扫描系统扫描频率10Hz～100kHz分四档，10Hz～100Hz，100Hz～10kHz，10kHz～100kHz；同步：内正同步，内负同步，显示大于2格能同步；外同步：输入大于0．5Vp-p/格；
4．水平系统频率响应DC～500kHz不大于3dB，；
5．校准信号波形：方波；1000Hz±10%；幅度：100mVp-p±5%；
6．示波管有效显示面积：8格×10格,1格=8mm；余辉：中；
7．工作时间：约连续8小时。

15021 大屏幕示波器 1．屏幕对角线不小于63cm，中余辉；
2．Y轴灵敏度：200mVp-p/格，可调；
3．Y轴频响：20Hz～20kHz＜5dB(幅度为10cm时）；
4．X轴扫描频率：20Hz～2500Hz可调；
5．X轴灵敏度：100mVp/格可调；
6．X轴频响：20Hz～2500Hz＜5dB(幅度为18cm时）；
7．机内信号：正弦波；
8．工作时间连续8小时；
9．工作电源：220V，50Hz。

16 其它

16001 密度计 1．标准温度20℃，温度范围0～70℃；
2．密度范围：1．000～2．000g/cm3；
3．在液体中倾斜度不大于0．2分度值。

16002 密度计 1．标准温度20℃，温度范围10～70℃；
2．密度范围：0．700～1．000g/cm3；
3．在液体中倾斜度不大于0．2分度值。

16004 湿度计指针式；测量范围湿度：10～95%湿度：2．5%±1%RH。

16005 罗盘机械式或电子式；符合JY0001－2003《教学仪器一般质量要求》、JY0002－2003《教学仪器产品的检验规则》的要求。

16008 空盒气压计 1．多膜盒，读数范围80-106kPa，分度值0．25kPa；
2．空盒表面应光洁，无碰伤、划伤，焊接处无缝隙，漏气等缺陷；空盒中心与拉杆应同轴，多膜盒垂直放置，各膜盒连接牢固、互相平行；
3．刻度盘表面应平整，无划伤，刻线和数字均匀清晰，可见度好；
4．指针应平直，以轴心孔为支点，二端平衡，指针与刻度盘表面平行；在全量程范围内指针应盖住短线四分之一到四分之三，指针安装在刻度盘中心位置；指针应转动灵活、平稳，不得有跳动现象；指针应有微调机构；
5．空盒气压计上的玻璃罩或面板，应无色透明，除翻口处外，厚薄均匀，正面无气泡、结石，且不得有影响视线的条纹；罩侧面允许有小于2mm的气泡不多于3个，直径小于1mm的结石不多于3个，且不得密集；翻口边径向允许稍有斜度，底面磨平；
6．空盒气压计向任何方向倾斜90°时，轻击表壳，指针改变不大于1/2分度值；
7．玻璃罩与底座接合处应密封良好，打气至最大值或抽气至最小值，折叠皮管，停两分钟，指针移动不大于1/2分度值。

2 专用仪器

21 力学

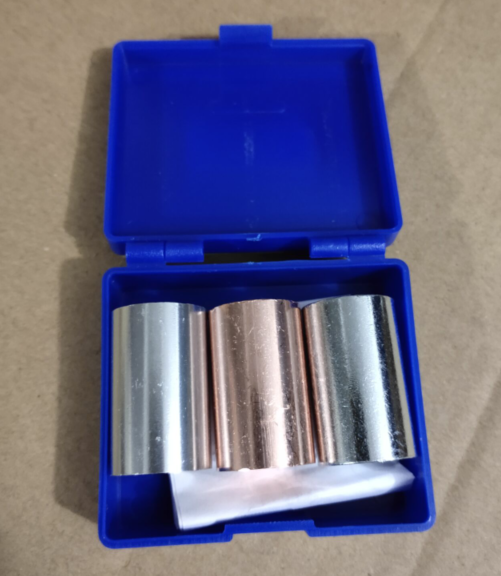

21001 圆柱体组 1．有铜（紫铜）、铁（钢）、铝（铝合金）各一只，几何尺寸完全相同，直径Φ20mm±0．05mm，高32mm±0．05mm；
2．每个圆柱体配一个网兜；网兜用细尼龙线编织。

21002 立方体组 1．本产品由木材，铜，铁，铝制品组成；
2．铜制品边长分别为20mm，铝制品边长分别为20mm，铁制品边长分别为20mm，木制品边长分别为20mm。

21003 运动和力实验器 1．由水平板、斜面板、小车、过渡塑料片、毛巾，布，瓦楞纸，小球2个(金属球、塑料球），硬盒、小球滑槽运动块等组成；
2．水平板和斜面板用合页连接，宽度和厚度尺寸要一致，宽度120mm，厚度12mm；水平板长530mm，斜面板长200mm，小车为塑料制品，尺寸不小于120mm×75mm×40mm，两小球直径一致为16mm。

21004 惯性演示器 1．钢球、弹簧钢片、支架、底座、木片或塑料片等部分组成；
2．钢球直径不小于Φ20mm；弹片由厚0．5～0．75mm弹簧钢制成，表面防锈处理；立柱高不低于100mm，柱端有盛球的碗，碗口直径不小于Φ20mm；木片（塑料片）尺寸应不小于50mm×30mm，中心有盲孔。

21005 摩擦计 1．由摩擦板和摩擦块组成；应附棉布、毛巾、木砂纸三种摩擦材料及用于固定摩擦材料的胶合板、夹子；
2．摩擦板外形尺寸不小于600mm×60mm×10mm；摩擦块外形尺寸不小于（110±5．4）mm×（50±3．9）mm×（35±3．9）mm；上面有两个砝码孔，端面中心有挂钩；
3．摩擦板长应顺着木纤维方向。

21006 螺旋弹簧组 1．产品由弹簧、指针、挂钩和标度板组成；
2．产品由钢丝绕成的螺旋弹簧6种为一组，其工作极限负荷分别为4．90N、4．90N、2．94N、1．96N、0．98N、0．49N；
3．弹簧刚度选取分别为：4．90N为0．025N/mm，2．94N为0．015N/mm，1．96N为0．01N/mm，0．98N为0．005N/mm，0．49N为0．0025N/mm；
4．弹簧外径分别为25±1mm，20±1mm，20±1mm，18±1mm，15±1mm，15±1mm。

21007 阿基米德原理实验器 1．由测力计、塑料吊桶、塑料圆柱体、溢液杯组成；
2．测力计面板应有0g、50g、100g、150g、200g和0N、0．5N、1．0N、1．5N、2．0N两种对应刻度、量程的示值误差≤1%，测力计上端要有调零装置；塑料桶：高不小于53mm，直径不小于Φ55mm透明塑料，塑料溢水杯：高不小于100mm，直径不小于Φ88mm透明塑料；
3．塑料圆柱的体积为100mL，有等分刻度线，质量≥120g，直径不小于Φ35mm，塑料吊桶透明，外直径不小于Φ400mm，容积为100mL有等分刻度线，溢液杯透明；
4．溢液杯溢液管下口高度不应低于70mm。

21008 阿基米德原理及其应用实验器 1．产品由带刻度的实验浮筒、配重块组件、浮标环、盛液筒等组成；
2．砝码配有两种：铁砝码为配重，铝砝码为测量用；
3．可完成：验证阿基米德原理的实验；阿基米德原理的实际应用的实验。

21009 液体压强与深度关系实验器 1．用途：演示液体对容器底和侧壁有压强；液体对容器侧壁的压强随深度的增加而增大；在同一深度，液体向各个面的压强相等；
2．实验器件：水槽1只、大筒1个、小筒1个、小筒座1个、小孔橡皮塞3只、压强计1套、橡皮筋1根、线1根。

21010 连通器 1．本产品由玻璃连通器和底座两部分组成；
2．外形如示意图：尺寸不小于210×120×210mm；
3．玻璃件选用钠钙玻璃或硼硅玻璃；
4．玻璃件壁厚约1．0mm；
5．细管外径为12mm，粗管外径为30mm；
6．本产品必须经过退火处理，消除应力，用701型应力检仪检验紫呈红色为合格；
7．底座要平稳，表面光滑无划痕。

21011 帕斯卡球 1．圆球由金属材料制成，直径Φ80mm，表面光洁度不低于▽5（半加工面，微见加工痕迹），圆球壁厚不小于3mm，容积约0．2升；
2．气筒由合金铝管制成，直径Φ25mm，长度200mm，气筒盖滚花；气筒与气筒盖的表面进行防锈处理；
3．活塞（牛皮碗或橡皮碗）应与气筒配套，松紧适当；活塞杆直径Φ6mm，长度250mm；表面镀铬，上端装有手柄；
4．铜质喷嘴10个，喷嘴孔内径0．4～0．6mm，喷嘴分布在球体表面各个方向上；喷嘴外表面有沟槽，以便扎接薄膜；
5．气筒与圆球同轴连接，连接处应加垫圈密封；
6．圆球装满水后，推动活塞，各喷嘴的压力基本相同；
7．气筒与球体、喷嘴与球体连接处、活塞与气筒壁接触处，不得漏水。

21012 浮力原理演示器 1．从实验上说明了浮力产生的原因，从而证实了物体所受的浮力的大小等于物体所受液体对它的向上压力与向下压力之差；
2．本产品由大水箱、浮体、小水箱、排气管等零部件组成。大水箱直径不小于150mm，高度不小于200mm；
3．产品应采用透明度好的材料制造；
4．产品制作材料应能保证其耐用和长期存放。

21013 物体浮沉条件演示器 1．产品盛液筒、浮体及附件组成；
2．产品用于演示物体的沉浮条件，应能说明如下问题：
a．浸入液体里的物体受到向上的浮力；
b．浸入液体里的物体的浮、沉与液体密度的关系；
c．浸入液体里的物体的浮、沉与物体密度的关系；
3．产品外观整洁，表面无凹痕，划伤、变形、毛刺、霉斑等缺陷；
4．浮体在液体中可处于漂浮、悬浮或下沉状态；浮体处于任一状态时均不应倾斜；
5．演示悬浮现象时浮体不应与容器接触；浮体在液体中处于悬浮状态时持续时间不小于10s，浮体上下浮动距离不超过5mm；在液体中改变它的位置后仍能处于悬浮状态。

21014 潜水艇浮沉演示器 1．产品由透明球体、配重块、吸排气筒等组成；
2．透明球体直径≥60mm，体积≥170mm，球体质量≥130g；
3．吸排气筒容量：0～50mL；
4．透明塑胶管长度≥50cm；
5．各处配合无漏气现象。

21015 液体内部压强实验器 1．本仪器由承压盒、支杆、连接胶管、过渡接头、硅胶膜和透明盛液筒（可选件）组成；
2．承压盒的内径Φ36～38mm，孔的轴线通过盒口中心并与盒口在同一平面内，允许偏差为0．5mm；
3．胶管长度550～600mm；
4．支杆有效长度不小于300mm。

21016 微小压强计 1．产品由U形玻璃管、标度板、三通管及附件连接胶管、配接接头、弹簧止水夹、连有塑料管的注射器30mL等组成；
2．标度板最小刻度为5mm，标度总长度：300mm；标度板在承受50N的力时形变量不大于1mm；
3．U形管用内径均匀的玻璃管制成，其外径为6mm，壁厚不小于1mm；U形管竖直长度不小于380mm，两侧距离30±1mm一端成喇叭口，另一端成“接头”状；
4．三通管用与U形管外径相同的金属管或塑料管制成，三个端头均为“接头”状；．
5．乳胶管二根，长度分别不小于200mm，100mm；
6．使压强计液面差不小于300mm，静置10min，管内液面高度差应不变。

21017 液体对器壁压强演示器 1．产品由透明的圆管和圆缸组成；圆缸侧壁上，在不同深度固定有三个喷嘴；还有一个带螺纹的侧管，附件有螺塞、鼓膜塞、圆底板各2件；橡胶膜10片；
2．规格尺寸：圆管内径Φ25mm；管长210mm；壁厚不大于2．5mm；圆缸内径Φ80mm；缸深200mm；壁厚不大于2．5mm；
3．圆管、圆缸外形匀称，光洁透明，无龟裂破损，外壁标有指示深度的红色刻度线，分度为0．5cm，线的长度和宽度应均匀一致；
4．圆缸上的侧管和喷嘴在缸壁的凸出长度为6mm，喷嘴孔径为2mm。

21018 气体浮力演示器 1．结构：气体浮力演示器由气球、杠杆、支杆、底座、钩码50g、气筒（自备）等组成；
2．将底座、支杆、杠杆组装好，并把杠杆调整为水平状态；将气球打足气，挂在杠杆的一端，另一端挂上钩码，保持两端平衡；用打气针放掉气球内的气，这时便可见到杠杆就不平衡，挂气球的一端偏低，从而说明了气体浮力的存在。

21019 马德堡半球 1．产品由两个附有拉手的铸铁组成；
2．铸铁件其中一个半球上装有旋塞和抽气管咀；
3．半球（圆盘）外径不小于Φ105mm，内径不小于Φ75mm；
4．金属件外表面喷漆、平整、光滑、无毛刺；两半球（圆盘）的合口处和旋塞应进行成组研磨，并配套编号；半球（圆盘）的合口处光洁度不低于▽5，不得有砂眼、气孔和毛刺；金属球体内表面涂防锈漆；
5．旋塞和抽气管咀由黄铜制成；旋塞锥度1∶7，外径Φ8mm，旋塞一端装有与通气孔方向一致带箭头的旋片，旋塞应松紧适宜、转动灵活；
6．当半球（圆盘）的内外压强差为500mmHg，经30分钟后，其压差不低于480mmHg。

21020 大气压系列实验器 1．由透明杯、橡胶盖、胶塞、方格盖板、带嘴盖板、多孔盖、小气球、弹簧夹、乳胶管等组成；
2．能较好演示大气压存在及方向，大气压强与空气密度关系，大气压应用，粗略估测大气压强等实验。

21021 压力和压强演示器 1．产品有压强小桌、海绵块组成；
2．压强小桌为塑料制品，桌面尺寸为130×70mm，应精制美观；
3．小桌腿长50mm，圆柱形略带锥度；
4．海绵块尺寸为：135×80×45mm，须切割平整；
5．产品配合J2106金属钩码使用，要求不再配砝码。

21022 流体流速与压强关系演示器 1．主要部件均采用有机玻璃制作，可见度高，连接软管均采用硅胶管；
2．产品采用水泵循环供水，有上下水箱配合蓄水，上水箱设置有溢水口，通过阀门控制流量大小，流速恒定；用红色柱标显示压强变化；
3．实验时柱标变化高度≥40mm；
4．产品可把三根立柱上连接软管去掉通水实验，直接观察三根立柱水位显示的液体压强与流速变化关系，也可把连接阀门的软管去掉用嘴吹气，观察柱标显示的气体压强与流速变化关系。

21030 杠杆 1．产品由杠杆尺、轴、调平装置和四只挂钩组成；
2．杠杆尺为500×25×8mm；
3．杠杆尺由不易变形的材料制成。漆面光亮、平面度误差不大于1．5mm；
4．杠杆尺正面刻印厘米单位刻度线，线宽不大于1．5mm，每5厘米印一长线并标注数字。杆身有效长度为48厘米；
5．杠杆尺两端装有调平螺杆和调平螺母，表面均镀锌。螺母重不大于10克，每个螺杆可调螺纹长度不大于25mm。尺端包头加固；
6．在杠杆尺中心距轴线上方6mm处钻孔嵌入一个内径4mm的轴套；
7．轴表面镀铬，轴柄长80mm；
8．在杠杆尺两端20cm处，各挂500克钩码，目测杠杆尺和挂钩应无明显变形；
9．杠杆调平后，在尺两方20cm处各挂20克砝码，杠杆应平衡。若不平衡在上升的一方加放1克砝码，这时杠杆应恢复平衡或超过原平衡位置。

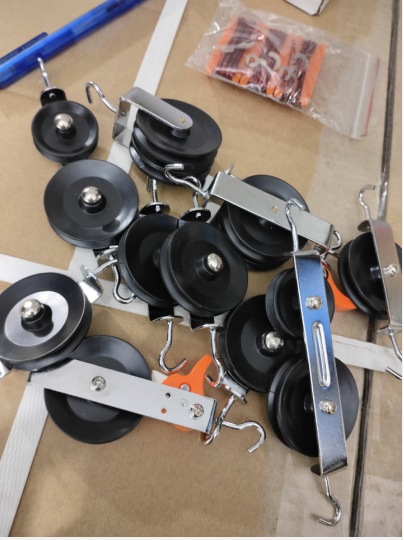

21031 演示滑轮组 1．规格：单滑轮配备数量：2个，轮盘数量：1个，外径40mm；三并滑轮配备数量：2个，轮盘数量：3个，外径70mm；三串滑轮配备数量：2个，轮盘数量：3个，其一为外径70mm，其二为外径53mm；其三为外径40mm；二件支杆滑轮外径40mm；所有滑轮轮缘厚8mm，轮毂厚10mm，槽深5mm；长度不小于1m的尼龙绳；每个滑轮组中应至少有一个可止动滑轮；
2．额定负荷单滑轮9．8N，串联和并联滑轮19．6N，支杆滑轮9．8N；单滑轮、支杆滑轮，当满负荷时，机械效率应不低于90％，每对二并二串三并三串，当满负荷时，机械效率应不低于75％；
3．三并滑轮为直边半封闭式，三串滑轮和单滑轮为单边悬臂式，滑轮的上下挂钩方向互成90°或可转动；
4．轮盘用工程塑料或机械性能与其相当的材料制成；支架用碳钢或不锈钢材料制成；框架表面作防锈处理。

21032 滑轮组 1．学生用规格：单滑轮配备数量：4个，轮盘数量：1个，外径40mm；二并滑轮配备数量：2个，轮盘数量：2个，外径40mm；二串滑轮配备数量：2个，轮盘数量：1个，其一为外径53mm；其二为外径40mm；二件支杆滑轮外径40mm；所有滑轮轮缘厚8mm，轮毂厚10mm，槽深5mm；长度不小于1m的尼龙绳；每个滑轮组中应至少有一个可止动滑轮；
2．额定负荷单滑轮9．8N，串联和并联滑轮19．6N，支杆滑轮9．8N；单滑轮、支杆滑轮，当满负荷时，机械效率应不低于90％，每对二并二串三并三串，当满负荷时，机械效率应不低于75％；
3．三并滑轮为直边半封闭式，三串滑轮和单滑轮为单边悬臂式，滑轮的上下挂钩方向互成90°或可转动；
4．轮盘用工程塑料或机械性能与其相当的材料制成；支架用碳钢或不锈钢材料制成；框架表面作防锈处理。

21033 滚摆 1．滚摆由摆体（摆轮和摆轴）、悬线和支架组成；
2．摆轮直径Φ125mm；摆轴直径Φ8mm，长160mm，轴上两个穿线孔距离140mm，穿线孔径Φ2mm；支架高460mm，横梁长300mm；
3．摆体（摆轮和摆轴）质量0．6～0．8kg；
4．摆轴应粗细均匀；摆轴对摆轮的垂直度公差为0．2～0．25mm；
5．底座应稳固、表面涂漆，支柱表面应作防锈处理。

21034 离心轨道
1．离心轨道供中学物理演示物体在竖直的环形轨道上的运动；
2．离心轨道由两个球体（钢球和塑料球）和两根钢丝构成的环形轨道组成；
3．外形尺寸：约为600×120×330mm；
4．底座无裂缝，无明显翘曲，放置平稳。表面平整光洁，无脱漆漏漆现象；
5．轨道成形规则圆滑。焊接牢固。表面镀铬应光洁，无锈蚀。无松动现象；当球体在轨道上运动时不得有阻滞、跳动或出轨；
6．球体应圆滑，表面光洁无麻点，钢球镀铬无锈蚀和剥落；
7．有捕球网；
8．产品的基本尺寸应符合以下表要求：钢丝直长ф4mm轨距18mm环内径ф140mm环螺距30mm斜坡夹角40°坡高（长坡280mm，短坡120mm）球座（长坡ф20mm，短坡ф36mm），球直径ф25mm，座板350mm×120mm×15mm。

21035 力学实验盒整套仪器应包括以下配件：
小车1辆，弹簧测力计2支，支杆1根，刻度牌1块，多用端头1个，横梁（带平横螺目和丝杆）1根，游码1个，托盘2个，大桶1个，大胶塞1个，小胶塞1个，薄膜1块，小桶1个，塑料管2根，砝码块（2个20克，3个10克，2个5克，1个任意），砝码托2个，滑轮2组，滑轮架2个，滚摆配件1个，S型挂钩1个，小球及带钩长细线1根，皮筋2根，海绵块1块，重锤及线1套，指针1个，弹簧片1片，两端带钩细绳1根等。

21036 初中力学演示板整套仪器应包括以下配件：
（1）双向测力计，2只；（2）压簧对，约9N，4支；（3）加长杠，塑料150mm，100mm各2支；（4）销钉，塑料，4只（5）接插叉，塑料，2支；（6）接插头，塑料，2支；（7）接钩，塑料，2支；（8）定位夹，金属，2只；（9）小车，金属，2辆；（10）车钩，4只；（11）大滑轮，Ф120含轴，2只，；（12）小滑轮，Ф60含轴，4只；（13）平直导规，1支；（14）平抛导规，1支；（15）惯性块，金属，2块；（16）重锤，含锤线1．5m，1只；（17）单向插头，2只；（18）双向插头，2只；（19）滑轮联杆，金属，2支；（20）滑轮挂钩，金属，2支；21）支承杆，金属，6支；（22）调节杆，2支；（23）钢丝挂钩，10支；（24）钢丝卡环，4只；（25）色圈，PVC红色，4片；（26）力矩片，6片；（27）卡子，1只；（28）直角支板，ABS，带调节轮，4只；（29）拉簧，2支；（30）实验底板，360×240×20mm，96孔，4块；（31）紧固销，塑料，36只；（32）小接插座，塑料，40只；（33）吊环，塑料，4只。

21037 飞机升力原理演示器 1．产品由机翼模型、风机、底座、滑杆等组成；
2．机翼模型尺寸不小于80×60mm；
3．风机应符合GB/T13274《一般用途轴流通风机技术条件》；
4．用风机正对机翼前沿吹风应能使机翼上升。

21038 手摇离心转台 1．产品应由机座、传动系统（包括带手柄的主动轮、从动轮）等部件组成，应附支杆；
2．机座材料为金属材料；应能水平、竖直放置；
3．主动轮从动轮应转动平稳灵活；
4．从动轮主动轮转速比不小于6的整数倍；应选用圆形带或同步带，传动带张紧力应能调节；
5．两轮的轮轴均应由碳钢制成；
6．支杆应采用碳钢制成；直径10mm，全长约140mm，可紧固装配在机座上；
7．各部件均作防锈处理。

22 振动和波、热学

22001 音叉 1．音叉用钢或合金铝加工制造，发音部分呈现“U”形，“U”形下方的叉柄能插入并紧固在共鸣箱上。当敲击音叉时，音叉不能松动，音叉表面平整光滑，叉股内侧平面与底部圆弧光滑相切。每支音叉配共鸣箱一个。单支音叉配音叉槌一个；每对共振音叉配音叉槌一个，变频箍一个。钢制音叉表面镀铬，铝制音叉表面氧化处理。表面粗糙度：外侧面和两平面Ra最大允许值1．0μm，内侧面的最大允许值2．0μm；
2．在温度20℃、相对湿度55%RH、环境噪音不大于30dB的室内，用音叉槌适度轻敲音叉，距音叉1000mm处，声强应不低于90dB；
3．单支音叉的频率及误差分别为：256Hz±0．3Hz；
4．制造共鸣箱的木材应无节疤和裂痕，宜用泡桐、东北松或高密度板制造，所用木材应经过干燥处理，其含水率为12%～14%。共鸣箱箱体平整，胶合严密，无歪斜，无裂纹，插座与箱体应胶合牢固，使用时不应松动；
5．音叉槌槌头用橡胶制造，槌杆用木材或塑料制造，槌头球径约26mm、杆长约180mm为宜。

22002 音叉
1．音叉用钢或合金铝加工制造，发音部分呈现“U”形，“U”形下方的叉柄能插入并紧固在共鸣箱上。当敲击音叉时，音叉不能松动，音叉表面平整光滑，叉股内侧平面与底部圆弧光滑相切。每支音叉配共鸣箱一个。单支音叉配音叉槌一个；每对共振音叉配音叉槌一个，变频箍一个。钢制音叉表面镀铬，铝制音叉表面氧化处理。表面粗糙度：外侧面和两平面Ra最大允许值1．0μm，内侧面的最大允许值2．0μm；
2．在温度20℃、相对湿度55%RH、环境噪音不大于30dB的室内，用音叉槌适度轻敲音叉，距音叉1000mm处，声强应不低于90dB；
3．单支音叉的频率及误差分别为：512Hz±0．4Hz；
4．制造共鸣箱的木材应无节疤和裂痕，宜用泡桐、东北松或高密度板制造，所用木材应经过干燥处理，其含水率为12%～14%。共鸣箱箱体平整，胶合严密，无歪斜，无裂纹，插座与箱体应胶合牢固，使用时不应松动；
5．音叉槌槌头用橡胶制造，槌杆用木材或塑料制造，槌头球径约26mm、杆长约180mm为宜。

22003 发音齿轮 1．产品由三片齿板、转动轴组成，附振动片；
2．齿轮用钢材制成，外形尺寸约Φ78×134mm；
3．三片齿板的顶圆直径约为Φ78mm，齿数分别为80、60、40齿，齿数应标注在齿板上；各齿板的齿形应均为半圆形，齿的分布均匀，周边应无锋利齿尖或毛刺；
4．三片齿板相距不小于23mm，顺序装在转动轴上，装配应牢固端正，不得有松动现象；
5．三片齿板表面镀铬，其余表面镀锌；
6．振动片采用聚苯乙烯塑料制成，长度不小于80mm，宽度不小于30mm，厚度不小于1．2mm。

22004 单摆一个摆球，符合JY0001－2003《教学仪器一般质量要求》、JY0002－2003《教学仪器产品的检验规则》的要求。

22005 纵波演示器 1．本产品由支架、螺旋弹簧、振源及附件、连接杆和衬布等部件组成；
3．支架应有足够的强度，表面经防锈处理；
4．振子为柱体或球体金属件。表面镀铬，振子可在弹簧钢片上调整其高度；弹簧钢片应有足够的长度和钢度，表面防锈处理。通过改变振子位置，其频率可在2．5～3．3Hz范围内调整；
5．螺旋弹簧需经防锈处理，在工作状态下应满足如下要求。弹簧工作长度1600㎜全长圈数290±10波速（不大于0．5㎜∕s）波的传播可见距离不少于1个单程；
6．螺旋弹簧吊线结点应在一条直线上，且分布均匀。

22007 声传播演示器 1．产品要求说明声波分别在空气、液体、固体中的传播情况；
2．产品由可封闭容器、音频发生器、扬声器（含放大部分）、传声棒、连接皮管等组成；可封闭容器内有发声器、接收器；
3．可封闭容器应透明，具有良好的密封性，用配套的两用气筒或指定的抽气设备，能将容器内气压抽到低于0．085Pa，并在10s内气压低于0．080Pa；
4．可封闭容器内发声器、接收器的导电部分应有良好的绝缘措施，保证在可封闭容器内注水后能正常工作。

22008 超声应用演示器 1．可进行超声波测距、报警、水位控制、倒车报警等控制实验的演示；
2．本仪器采用专用单片机控制电路，通过超声的发射和接收及相关控制电路进行演示实验。

22009 声速测量仪 1．仪器由一台主机及两个专用传感器组成，并配有一组专用连线，一个发声装置和一组支架，实验时与数字计时器配套使用；
2．主机与声传感器配合使用，声传感器接收，用金属铃敲击声音使数字计时器开启或关闭的距离不小于4m；
3．声速测量误差小于3%。

22201 量热器 1．内筒由铝板拉伸而成，内径约60mm，高约70mm，表面光洁；
2．外筒内径约90mm，高约100mm，表面光洁；
3．上盖设有安装温度计和搅拌器的孔，上盖要将外筒盖严；
4．内、外筒之间用绝热支承架隔开；支承内筒牢固可靠，搅拌时无晃动；
5．搅拌器用2mm铝丝整形而成，圆环直径约50mm，杠长不小于90mm，杠端要加可拆卸的绝缘套；
6．电热器由导电杆、电阻为1欧姆和2欧姆的电热丝组成。

22202 内聚力演示器 1．由两只带有金属挂钩的铅圆柱体、旋转式刮削器、挤压板和二根扳动杆组成；
2．铅柱体直径不小于20mm、长不小于50mm；
3．圆柱体无砂眼气孔、颗粒杂质，表面涂透明漆；
4．刮削器应由转柄、刀片和刀轴组成，刮削器应有防止铅屑散落时的保护套；
5．挤压架应采用铁质材料，扳动杆由圆钢组成。外径4mm，长不小于100mm；
6．削平两圆柱体端面压接在一起后，承受纵向拉力不小于60N。

22203 空气压缩引火仪 1．产品由气缸、底座、端盖、活塞等组成；
2．气缸由有机玻璃制成，缸长不小于130mm，外径不小于Φ25mm，内径Φ10mm；缸体透明度好，表面无划痕；
3．底座直径Φ65mm，底座与缸体连接牢固，放置平稳；活塞与气缸气密性应良好；
4．手柄直径Φ40mm，表面应光滑、无毛刺；活塞杆直径Φ8mm，表面镀铬，手柄与活塞杆连接牢固并具有足够的机械强度；
5．产品在正常的冲击力作用下，实验效果应明显；
6．连续压缩引火100次，密封圈的使用效果不变。

22204 爆燃器酒精点火，透明盒，附电子点火器。

22205 机械能热能互变演示器 1．产品由导热管、塞盖、弓形夹、摩擦绳等组成；
2．外形尺寸约180×75×20mm；
3．导热管用Φ16×1mm紫铜管制成，长65mm，表面抛光处理；
4．导热管与底座焊接牢固无漏气现象，可承受径向拉力不小于500N；
5．弓形夹有效夹持厚度5～55mm，夹持深度不小于30mm；夹紧压力不小于200kg；
6．导热管与弓形夹的安装无明显倾斜，夹持稳固，塞盖与导热管配合松紧适宜；
7．摩擦绳为Φ4．5mm腊旗绳，长度为1米。

22206 金属线膨胀演示器 1．产品由金属试棒、支架、传动机构、指针、标尺和底座组成；附专用酒精灯和火焰罩；外形尺寸：约380×135×270mm；
2．金属试棒3支，分别为经校直的铝棒、铜棒、钢棒；直径均为6mm，长度200±0．5mm、表面氧化处理；
3．支架由金属材料制造，左、右支架中两相邻的试棒插孔中心距离均为12mm，右支架插孔外端带有调节螺丝，与传动机构配合，在常温下能将指针调至零位；
4．三组传动机构动作灵活，互不干扰；在实验过程中，指针运动方向与试棒运动方向一至，并且无明显跳动；
5．三根指针分别着三种颜色，色泽对比鲜明；针体长20mm，最宽部分5mm，针尖复盖辅助刻度线3/5；
6．标尺满刻度不小于30度，每10度有一主刻度线，线长15mm，每两条主刻度线间有一条辅助刻度线，线长8mm，宽3mm，刻线均匀清晰；
7．底座用金属材料制造，应有足够的强度，放置平稳；
8．专用酒精灯配合火焰罩能对三根试棒同时较为均匀地加热，使用安全可靠；在室内无风，常温条件下，用专用酒精灯加热三分钟，指针最小偏转角应不小于15度；
9．本产品的底座、支架、标尺板表面均喷涂烤漆。

22207 固体缩力演示器 1．该产品由试棒、底座、铸铁销和手柄等组成，附专用酒精灯；外形尺寸：约380×90×100mm，质量约4kg；
2．试棒用炭素钢制成，直径16mm，全长350mm，一端有直径6mm的插销孔，另一端为M16螺纹，螺纹长度不小于35mm，表面防锈处理；
3．底座用铸铁制造，应有足够的强度，放置平稳；左右两端有个U型槽，两U型槽外端面的距离为310mm，试棒取放方便；转动手柄时，试棒不应转动；底座表面烤漆；
4．铸铁销直径5—6mm，长度60mm，无砂眼，气孔等缺陷，每套配备量不少于10支；
5．手柄用铸铁制成，手柄宽不小于100mm，与试棒螺纹配合，配合长度不小于20mm松紧适宜，手柄表面烤漆；
6．酒精灯应有足够的容量，使用安全。

22208 热传导演示器 1．由铜、铝、铁棒、加热铁、支架和底座构成；
2．铜、铝、铁三根金属棒均为约Ф5×185mm；
3．金属棒三孔之间相距均为50±1mm；加热块尺寸不小于40×35×17mm，材料为合金铝；支架用Ф8mm±0．5mm的圆钢制成，底座用灰生铁铸造，表面烤漆，底脚应放置平稳。

22209 双金属片 1．双金属片由约0．5mm厚的两种金属片制成，有效长度为不小于250mm；
2．双金属片用铝铆钉铆合，铆钉行距约10mm，间距约20mm，常温下主体平直；
3．手柄为木质；
4．要求：本产品在酒精灯上加热一分钟，顶端偏离原位置不小于30mm。

22210 气体做功内能减少演示器 1．演示器筒体用中空透明塑料圆筒制成，壁厚不小于3mm，筒高不小于90mm，内径不小于40mm；
2．筒体上部有密封装置，橡皮塞有防飞出装置；
3．圆筒一侧垂直装置100×130×3mm的茶褐色有机玻璃作为背景。

22212 声热实验盒声热实验盒供中学物理教学学生分组实验使用，能完成下列声学、热学分组实验；
1．物体振动发声的实验；
2．声音有大小、高低的实验；
3．物体传声的实验；
4．金属线膨胀的实验；
5．热传导的实验。

22213 纸盘扬声器直径不小于200mm，8Ω。

22214 手持式喇叭传送距离：≤100米；
最大功率：≥10W；
工作电压：DC6V。

23 静电、电流

23001 玻棒(附丝绸) 教师用
1．产品包括：硬质玻棒（或有机玻棒）1根，丝绸1块；
2．玻棒（或有机玻棒）外形尺寸：长度不小于300mm；
3．丝绸尺寸应不小于360×360mm；
4．在规定工作条件下，用丝绸裹住玻棒（或有机玻棒）做一次快速拉出，棒上所带的电荷用指针验电器检验应具备下列效果：使用玻棒时验电器指针张角不小于30º，使用有机玻棒时指针张角不小于45º；
5．玻棒表面应无斑痕、气孔，烧制。

23002 玻棒(附丝绸) 学生用，要求同上。

23003 胶棒(附毛皮) 教师用
1．产品包括：硬橡胶棒（或聚碳酸脂棒）1根，毛皮1块；
2．硬橡胶棒（或聚碳酸脂棒）外形尺寸：长度不小于300mm；
3．毛皮尺寸应不小于150×150mm；
4．在规定工作条件下，用毛皮裹胶棒（聚碳酸脂棒）做一次快速拉出，棒上所带的电荷用指针验电器检验应具备下列效果：使用胶棒时验电器指针张角不小于30º，使用聚碳酸脂棒时验电器指针张角不小于45º；
5．胶棒、聚碳酸脂棒表面要光洁，手持端要有标志；
6．毛皮为经过鞣制的猫皮、兔皮、羊羔皮等。

23004 胶棒(附毛皮) 学生用要求同上。

23005 箔片验电器 1．本产品由外壳、圆球或圆盘、导电杆、箔片及中位卡组成；
2．外壳应牢固、平整、底座平稳，透光部分应光洁透明，无气泡及划痕；
3．圆球或圆盘、导电杆及中位片用金属制成，镀铬抛光后，表面光洁无毛刺；安装后应紧固无松动及歪斜现象；
4．导电杆与外壳间应有绝缘套管，安装后应无明显缝隙，取下方便，不致损坏箔片；
5．金属箔片厚度不大于0．02mm，长度不小于25mm，带电时应能顺利张开，两边张角应对称，不飞翻弯曲，电荷消失后应能完全回零；
6．在圆球或圆盘上加8kV的直流高压时，泊片的两边张开与中位片的角度应不小于45°；移去高压后，箔片张开角度保持30°，以上的时间应不小于1分钟。

23006 箔片验电器学生用要求同上。

23007 指针验电器 1．带法拉第圆筒。产品由两只灵敏度相同的指针验电器组成；指针验电器由外壳、圆球或圆盘、导电杆、绝缘子、指针、指针架、接地线柱等构成；
2．壳体应连接牢固、平整周正，底座平稳，表面无明显划痕，壳体的演示面应有指针张开角度的刻度，如有活动门则门与壳体之间的配合应严密，活动方便；
3．圆球或圆盘及导电杆用金属制成，镀铬抛光后，表面应光洁无毛刺；
4．圆球或圆盘与导电杆之间用M4螺纹配合，装配后整体平整周正；
5．指针用薄金属片制成；长度不小于100mm，针体平直，表面光滑无毛刺，下部成箭头形，漆红色；
6．指针架用金属制成，镀铬抛光后表面光滑无毛刺；指针装在指针架上时，动作应灵敏可靠，不前后偏斜摇摆，电荷消失后应能顺利回零；
7．在圆球或圆盘上连接9KV直流高压电源的一极时，指针张开角度不小于45°，移去高压后，指针张开角度≥30°,保持时间应不小于10分钟；
8．本产品中两只验电器的指示灵敏度:指针指示张角0°～60°范围内不得有明显的偏差；指针指示不应有跳动现象。

23008 感应起电机 1．在温度为20℃、相对湿度为65%的环境中，摇柄转速120转／分，火花放电距离不小于55mm；在温度为5～30℃范围，相对湿度小于80%的条件下，仪器应正常工作，火花放电距离不小于30mm；
2．起电盘采用直径275mm，厚3mm的有机玻璃板制成；
3．起电机两电梳之间采用无横梁、悬臂式结构；
4．底座采用绝缘性能优良的塑料或其它同等性能的材料制成；
5．起电盘径向跳动，两盘跳动量不大于1．5mm；
6．两盘盘面不平度应使起电盘在转动中两盘内侧任一点间距离不小于2.5mm，最大不超过5.5mm；
7．起电盘中心轴横向窜动量不大于1mm；手摇转柄轴横向窜动量不大于2mm；
8．起动盘转动应平稳灵活，在手摇转柄转速不大于120转／分的条件下，仪器无颤动现象；
9．电刷在起电盘上与铝箔接触良好；
10．电梳由针状金属杆或束状裸铜丝制成；
11．起电盘上铝箔粘接整齐牢固；
12．莱顿瓶极板涂敷高度应不低于120mm，涂敷层牢固不得有划伤或局部脱落。

23009 枕形导体由下列配件组成：（1）表面镀镍（镀锌或镀铬）的金属空壳，枕形导体（可折式）是在圆筒的一端装一个半球面，另一端为平面，把两个这样的导体平面的一端对合起来，就成为一个枕形导体；（2）三角形铁脚底座（或胶木脚）；（3）插在底座上的有机玻璃棒。

23010 小灯座 1．小灯座由底板、接线柱，灯座组成；
2．小灯座为插口、螺旋两用式灯座与E10／13、E10／14、1c9／14等小电珠配用；
3．小灯座最高工作电压为36V，最大工作电流为2．5A；
4．底座用黑色塑料制成，表面平整光洁；外形尺寸约75×35×10mm，底座上有两个直径为4.5mm的安装孔，孔的中心距离为40±0．5mm；应有足够的强度；
5．接线柱为644型，行程不小于6mm；
6．灯座用厚0．5～0．6mm的磷铜片制做，表面镀镍；灯座与两接线柱之间用宽8mm的铜片连接和灯座为一整体；
7．小灯座上所有螺丝、螺母、垫片均为铜质；
8．小电珠旋入后，应接触良好可靠，不应有接触不良或短路；
9．未旋入小电珠时，两接线柱间电阻不小于100MΩ；
10．未旋入小电珠时，两接线柱间抗电强度为500V。

23011 单刀开关 1．开关的最高工作电压36V，额定工作电流6A；
2．开关闸刀与接线柱及垫片均为铜质，闸刀的宽度不小于7mm，闸刀厚度不小于0．7mm；接线柱直径为Φ4mm，有效行程不小于4mm；
3．开关通额定电流，导电部分允许温升不大于35℃，操作手柄允许温升不大于25℃；
4．开关的绝缘强度应能承受1200V，漏电流为5mA，频率50Hz的正弦交流试验电压历时1min的耐压试验，应无飞弧、无击穿现象；
5．开关在额定直流电流工作条件下，其接线两端直流电压降应不大于100mV；
6．开关在高温50±2℃和低温－40±2℃各贮存4h，其工作性能不变；
7．开关应具有足够的强度。

23012 滑动变阻器 1．技术规格：电阻20Ω；额定电流2A；
2．电阻值误差应小于10％；
3．滑动变阻器绕线应紧密排齐、平整；
4．电阻线绝缘层承受不低于1．5kV的电压不被击穿；滑动变阻器承受1．5kV的电压试验，不应出现飞弧或击穿现象；
5．在额定电流下工作时，温升不应超过300℃，试验后绕线无松动，绝缘层无破损现象；
6．瓷管表面上釉，光滑平整，无裂纹；
7．常温常湿条件下绝缘电阻应大于20MΩ；
8．滑动头与电阻线、滑杆保持良好的弹性接触，触头应圆滑，压力均匀，滑动应顺畅；滑动头在电阻线上滑动时，电阻值应均匀变化，不得有间断跳跃现象；
9．支架、护罩采用金属材料制成，与绕线电阻管和滑杆结合牢固、端正，放置平稳。

23013 滑动变阻器 1．技术规格：电阻50Ω；额定电流1．5A；
2．电阻值误差应小于10％；
3．滑动变阻器绕线应紧密排齐、平整；
4．电阻线绝缘层承受不低于1．5kV的电压不被击穿；滑动变阻器承受1．5kV的电压试验，不应出现飞弧或击穿现象；
5．在额定电流下工作时，温升不应超过300℃，试验后绕线无松动，绝缘层无破损现象；
6．瓷管表面上釉，光滑平整，无裂纹；
7．常温常湿条件下绝缘电阻应大于20MΩ；
8．滑动头与电阻线、滑杆保持良好的弹性接触，触头应圆滑，压力均匀，滑动应顺畅；滑动头在电阻线上滑动时，电阻值应均匀变化，不得有间断跳跃现象；
9．支架、护罩采用金属材料制成，与绕线电阻管和滑杆结合牢固、端正，放置平稳。

23014 滑动变阻器 1．技术规格：电阻5Ω；额定电流3A；
2．电阻值误差应小于10％；
3．滑动变阻器绕线应紧密排齐、平整；
4．电阻线绝缘层承受不低于1．5kV的电压不被击穿；滑动变阻器承受1．5kV的电压试验，不应出现飞弧或击穿现象；
5．在额定电流下工作时，温升不应超过300℃，试验后绕线无松动，绝缘层无破损现象；
6．瓷管表面上釉，光滑平整，无裂纹；
7．常温常湿条件下绝缘电阻应大于20MΩ；
8．滑动头与电阻线、滑杆保持良好的弹性接触，触头应圆滑，压力均匀，滑动应顺畅；滑动头在电阻线上滑动时，电阻值应均匀变化，不得有间断跳跃现象；
9．支架、护罩采用金属材料制成，与绕线电阻管和滑杆结合牢固、端正，放置平稳。

23018 电阻圈 1．电阻圈的电阻丝应采用精密电阻合金丝（如康铜线、锰铜线、新康铜线等）绕制；表面氧化处理；
2．每组包含以下三种规格的电阻圈各一只：5Ω额定电流1．5A，10Ω额定电流1．0A，15Ω额定电流0．6A；
3．接线端钮应为铜质材料，连线后其接触电阻不应大于0．1Ω；
4．电阻圈阻值的基本误差不大于1%；
5．电阻圈在额定电流下工作2h后，各性能指标仍能达到规定要求；
6．电阻圈在无包装状态下，从1m高处自由落下到水泥地面无明显损伤；
7．外观的质量要求：绕线平整、间距均匀、使用中或使用后不得松动；氧化层不得脱落，支座不得出现灼焦现象。

23019 电阻定律演示器 1．本产品由底板及铜、铁、镍铬三种金属导线、接线柱、连接片、支撑架等组成；
2．外形尺寸：1060×150×40mm；
3．金属导线应精细均匀，在有效长度内不能有弯折、锈蚀现象；
4．三种金属导线的规格、阻值如下：铜1根导线直径0．5mm±0．04，有效长度1000mm±2，参考阻值0．09Ω；铁1根导线直径0．5mm±0．04，有效长度1000mm±2，参考阻值0．5Ω；镍铬2根导线直径0．5mm±0．04，有效长度1000mm±2，参考阻值5Ω；
5．金属导线、接线柱与底板装接应牢固、无松动现象；金属导线在两接线柱间的长度为1000±2mm；
6．金属导线的材质、直径在底板上应有明显的标记；
7．底板应平整无变形、表面作防护处理；
8．连接片为1mm厚的黄铜制成，表面镀铬；
9．接线柱为铜质，直径不小于8mm，与底板绝缘良好；
10．产品应符合JY217－87《电阻定律演示器》的要求。

23020 电阻定律实验器 1．本产品由底板及铜、铁、镍铬三种金属导线、接线柱、连接片、支撑架等组成；
2．外形尺寸：560×180×40mm；
3．金属导线应精细均匀，在有效长度内不能有弯折、锈蚀现象；
4．三种金属导线的规格、阻值如下：铜1根，导线直径0．5mm±0．04，有效长度500mm±1，参考阻值0．045Ω；铁1根，导线直径0．5mm±0．04，有效长度500mm±1，参考阻值0．25Ω；镍铬2根，导线直径0．5mm±0．04，有效长度500mm±1，参考阻值2．5Ω；
5．金属导线、接线柱与底板装接应牢固、无松动现象；金属导线在两接线柱间的长度为1000±2mm；
6．金属导线的材质、直径在底板上应有明显的标记；
7．底板应平整无变形、表面作防护处理；
8．连接片为1mm厚的黄铜制成，表面镀铬；
9．接线柱为铜质，直径不小于8mm，与底板绝缘良好；
10．产品应符合JY217－87《电阻定律演示器》的要求。

23021 演示电阻箱 1．演示电阻箱的结构型式为插头式，产品由展开在一平板上、相互串联的四个电阻线圈组成，四个电阻阻值分别为1Ω、2Ω、2Ω和5Ω，可分别由四个短路插头短路；
2．1Ω、2Ω电阻用线径为不小于0．56㎜的康铜线绕制，允许通过的最大电流为2A；5Ω电阻用线径为不小于0．45㎜的康铜线绕制，允许通过的最大电流为1A；
3．单个电阻阻值的最大允许误差为0．05Ω；
4．残余电阻不大于0．05Ω。

23022 教学电阻箱 1．阻值可调范围：0～9999．9Ω，最小步进值为0．1Ω；
2．教学电阻箱的结构为十进多盘式，电阻处阻值变换方式为开关式，每十进开关上电阻值的比值教学电阻箱为1︰2︰2︰2︰2；电阻箱应有加盖封印的位置；
3．电阻箱参考功率为0．5W，标称使用功率为1W；
4．等级指数0．5%；
5．电阻箱由每个开关触头接触引起的电阻变差不应大于最小步进电阻值允许绝对误差值的50%；
6．在参考条件下，电阻箱的负载功率自参考功率上限值改变到标称使用范围上限值后，在稳定状态下，由自热引起的变差应不超过相应等级指数值；
7．电阻箱电路中无任何连接的任意两点之间，在500V±50V时测得直流绝缘电阻值应不小于100MΩ；
8．电阻箱电路对外壳的金属部分或无任何连接的任意两点的电路间应能承受频率介于45Hz～65Hz之间的实际正弦波电压2000V，在判断电流为5mA档时历时1min的试验而不击穿或飞弧现象。

23023 简式电阻箱 1．阻值可调范围：0～9999Ω，最小步进值为1Ω；
2．学生电阻箱的结构为十进多盘式，电阻处阻值变换方式为开关式，每十进开关上电阻值的比值学生电阻箱为1︰1︰1︰1︰5。电阻箱应有加盖封印的位置；
3．电阻箱参考功率为0．5W，标称使用功率为1W；
4．等级指数0．5%；
5．电阻箱由每个开关触头接触引起的电阻变差不应大于最小步进电阻值允许绝对误差值的50%；
6．在参考条件下，电阻箱的负载功率自参考功率上限值改变到标称使用范围上限值后，在稳定状态下，由自热引起的变差应不超过相应等级指数值；
7．电阻箱电路中无任何连接的任意两点之间，在500V±50V时测得直流绝缘电阻值应不小于100MΩ；
8．电阻箱电路对外壳的金属部分或无任何连接的任意两点的电路间应能承受频率介于45Hz～65Hz之间的实际正弦波电压2000V，在判断电流为5mA档时历时1min的试验而不击穿或飞弧现象。

23030 演示线路实验板 1．产品由线路板6块、元器件模块、零部件等组成；
2．线路底板由工程塑料制成，单板尺寸为360mm×240mm×20mm，孔径为6mm，孔心距离30mm；
3．各元器件应焊接正确牢固可靠，应能方便地观察到实物，并具备相应的功能；
4．各模块下方有两个等距塑料插柱可插入底板的等距圆孔；插入线路板底座后，在自身重力作用下，�？椴挥ν崖洌�
5．三角支板由工程塑料制成，三角支板安装拆卸应方便；安装后，演示底板不应有明显晃动。

23031 初中电学演示箱仪器配件由透明PMMA制作；所有器件底座均为磁吸式结构，可在钢性黑板或白板上进行实验。

23032 学生线路实验板 1．产品为初中学生实验使用，由线路板1块、元器件�？�、零部件等组成；
2．线路底板由工程塑料制成，单板尺寸为360mm×240mm×20mm，孔径为6mm，孔心距离30mm；
3．各元器件应焊接正确牢固可靠应能方便地观察到实物；应具备相应的功能；
4．各�？橄路接辛礁龅染嗨芰喜逯刹迦氲装宓牡染嘣部�；插入线路板底座后，在自身重力作用下，�？椴挥ν崖洌�
5．三角支板由工程塑料制成，三角支板安装拆卸应方便；安装后，演示底板不应有明显晃动。

23033 单刀双掷开关 1．开关的最高工作电压36V，额定工作电流6A；
2．开关闸刀与接线柱及垫片均为铜质，闸刀的宽度不小于7mm，闸刀厚度不小于0．7mm；接线柱直径为Φ4mm，有效行程不小于4mm；
3．开关的绝缘强度应能承受1200V，漏电流为5mA，频率50Hz的正弦交流试验电压历时1min的耐压试验，应无飞弧、无击穿现象。

23034 双刀双掷开关 1．开关的最高工作电压36V，额定工作电流6A；
2．开关闸刀与接线柱及垫片均为铜质，闸刀的宽度不小于7mm，闸刀厚度不小于0．7mm；接线柱直径为Φ4mm，有效行程不小于4mm；
3．开关的绝缘强度应能承受1200V，漏电流为5mA，频率50Hz的正弦交流试验电压历时1min的耐压试验，应无飞弧、无击穿现象。

23035 焦耳定律演示器 1．由贮气盒、标准电阻、气门螺帽、连接软管、红色液体、玻璃管、刻度线等组成；
2．电源电压：DC：0～6V；
3．工作电流：＜2A；
4．标准电阻：4Ω±0．5Ω。

23036 焦耳定律实验器 1．该实验器可以验证焦耳定律，其演示介质是空气，灵敏度高，操作方便，效果明显，供学生分组使用；
2．由贮气盒、标准电阻、温度计等组成；
3．电源电压：DC：0～6V；
4．工作电流：＜2A；
5．标准电阻：4Ω±0．5Ω。

23037 保险丝作用演示器 1．产品使用电源：交流198V～242V，50Hz；
2．面板长不小于450mm，宽不小于300mm；正面有相应的实验电路图，电路图绘制应正确、清晰、不易脱落，图形符号应符合JY0001的有关规定；
3．绝缘实验导线或裸实验导线用的接线柱为铜质，接线柱间的距离不小于280mm，绝缘实验导线或裸实验导线与接线柱连接后，导线与面板间的距离不小于30mm；
4．接保险丝的接线柱为铜质，两接线柱间的距离不小于80mm；
5．电路开关开合松紧适宜，控制准确；接线柱、灯泡口接触良好，各连接件连接方便可靠；
6．保险丝在长时间通过额定电流时不熔断，通过大于二倍额定电流时短时间内熔断；
7．绝缘实验导线的芯线为金属合金导线，外套为无毒塑料管或纸管；当通过电流大于二倍额定值时，绝缘实验导线外套管应能冒烟、燃烧；
8．交流电压表和交流电流表为竖直使用式，准确度等级不低于2．5级，其它应符合JY0330的有关要求；
9．在9m外观看实验现象应清晰；
10．当输入电压为220V时，电源输出空载电压不大于14．5V；额定电流时负载电压不小于12V；额定电流值由产品规定，不小于10A；
11．用裸实验导线连接电路，并在接保险丝的两接线柱间接铜导线，接入产品规定的最大负载，通电5min后将负载短路，保持5min，关闭电源；重新开启电源，仪器应能正常工作。

23038 玩具电动机带支架玩具电动机，接好线后，可以当小电风扇；如果在风力很大的地方让小扇叶高速转动，可以发直流电。

23039 电子门铃适用于初中物理学生分组实验，由塑料底座、电路板及压片陶瓷片等组成。

24 电磁、电子

24001 条形磁铁 1．D-CG-LT-180型：主参数（长度）180mm，磁极横截面积405mm2，磁感应强度应不小于0．07T；
2．教学用磁钢极性标注，指北极（N）为红色，指南极（S）为白色或蓝色；N、S字母的颜色为蓝色或白色；
3．教学用磁钢按运输要求包装后，应能经受在正常搬运时高度为800mm的自由跌落实验，实验后磁感应强度不小于第1条的要求；
4．教学用磁钢材料为铝铁碳，提倡采用磁特性优于铝铁碳、铁氧体的其它材料。

24002 蹄形磁铁
1．D-CG-LU-100型：主参数（高度）100mm，磁极横截面积200mm2，磁感应强度应不小于0．055T；
2．教学用磁钢极性标注，指北极（N）为红色，指南极（S）为白色或蓝色；N、S字母的颜色为蓝色或白色；
3．教学用磁钢按运输要求包装后，应能经受在正常搬运时高度为800mm的自由跌落实验，实验后磁感应强度不小于第1条的要求；
4．教学用磁钢材料为铝铁碳，提倡采用磁特性优于铝铁碳、铁氧体的其它材料。

24003 磁感线演示器 1．仪器为密封的透明投影板，其内部封入液体和软磁铁粉，配备橡胶小锤1个；
2．透明投影板的边长应不小于100㎜×70㎜，厚度不大于10㎜。透明投影板内不应有影响观察的气泡。摇匀透明投影板内铁粉的操作时间，每次不应大于20s；
3．放上适当的条形或U形磁钢后，投影板内铁粉呈现的各部分磁感线图象应清晰完整，时间不小于5s；
4．橡胶小锤长（连柄）不小于200㎜。橡胶球直径不小于20㎜。

24004 立体磁感线演示器 1．由数片互为60°夹角竖立的透明塑料片组成，每片铆有软铁小指针两端固定，配备马蹄型和圆柱型磁铁，装上磁铁后，轻击塑料片，小指针受磁场影响被磁化，显示磁感线分布立体空间形状；
2．具有六片透明显示板，单片显示板尺寸不小于200×100×2（mm），组合尺寸≥220×220×210（mm），能显示不少于5条磁感线，配条形、蹄形磁钢。

24005 磁感线演示板 1．磁感线演示板使用电源：直流，最大电流8A，电压不高于24V；
2．仪器由透明投影板、电磁线圈、磁针以及铁芯板、铁环和投影板座构成；
3．透明投影板由三块组成，长边有安装线圈的凹槽。线圈安装在凹槽中后，线圈面应与投影板长边垂直。投影板上有空穴，空穴中封入软铁材料的小棒。每块板上的空穴数量应不少于130个。小铁棒应分布均匀，在空穴中应能灵活地自由运动。在未处于通电线圈或永久磁钢的磁场中时，小铁棒可在任意方向取向，不应排成磁感线的形状，在磁场中排列的磁感线形状应自然。三块投影板应能方便地互相连接或分离；
4．电磁线圈应有圆线圈和方线圈二种。圆线圈应可组成螺线管（匝间有空隙）和单个圆线圈，可组成亥姆霍兹线圈。方线圈的边长应大于一块投影板的宽度。线圈多股导线扎在一起的外径不大于7㎜。同一个（或组）线圈的引线用双线绞合。电磁线圈在实验时电流不大于8A，使用电压不高于24V。具体的电流值由产品标准规定。电磁线圈在通过符合要求的电流时，5min内其温升不应高于50℃；
5．磁针应能灵活地放在投影板上的任意位置，并可放到螺线管内。磁针的长度可根据产品设计而定，应适合演示和在线圈中转动。磁针应有适合于投影的磁极标志；
6．铁芯板应能方便地放入螺线管中和取出。给螺线管通以较小电流，应能观察到在螺线管内的小铁棒按磁感线取向，而在螺线管外的小铁棒不取向。放入铁芯板，应能观察到螺线管外的小铁棒按磁感线取向的数量有明显增加。铁芯板在用磁钢磁化后再撤去磁钢，铁芯板的表面磁感应强度应不大于0．004T；
7．铁环应能方便地放入螺线管。螺线管先不通电，铁环放入螺线管后再通过规定的电流值，在铁环内的小铁棒应不按磁感线取向；
8．投影板座应能定位安放透明投影板，并应使投影板与投影板座放置面之间的高度大于电磁线圈的半径；
9．螺线管通过允许的最大电流时，三块投影板上的小铁棒不取向数应不大于总数的10%。使用符合JY0057―1994的D―CG―LT―180磁钢时，三块投影板上的小铁棒不取向数应不大于总数的1%。

24006 电流磁场演示器 1．仪器由直线电流磁场演示器、环形电流磁场演示器、螺线管电流磁场演示器等构成；
2．工作电流：直流3～6A；
3．线圈必须用不小于Φ0．3mm铜线，线圈两端必须焊有连接铜片；
4．演示器的线圈骨架和底座用全透明有机玻璃制作，切割面和表面必须光洁、明亮，不得有明显创痕、伤疤等缺陷。

24007 菱形小磁针 1．产品为中学物理演示用，由底座、磁针两部分组成；
2．磁针尺寸28mm×8mm，支架底径25mm，高25mm；每组有16支，表面为平面菱形；
3．支座用非铁磁性材料制成，底座平整稳定，钢针镀铬；
4．磁针体的中间铆接铜轴承套，内嵌玻璃轴承；
5．磁针体表面喷漆，漆层均匀无脱落；指北极（N）为红色，指南极（S）为白色或蓝色。

24008 翼形磁针 1．每组包含翼形磁针2支，磁针体尺寸140×8mm；支座底径71mm，总高112mm；
2．磁针体的中间铆接铜轴承套，内嵌玻璃轴承；
3．磁针体表面喷漆，漆层均匀无脱落；指北极（N）为红色，指南极（S）为白色或蓝色。

24009 演示原副线圈 1．演示原副线圈由演示原线圈、演示副线圈、软铁芯三部分组成；
2．外形尺寸：70×l06×113mm；
3．演示原副线圈骨架用黑色塑料或木料制成，表面光洁，演示副线圈底座平整，直立于平面时不应晃动；
4．对演示原线圈的要求：圆筒内径：13±0．5mm；圆筒外径：22±1mm；采用直径0．59mmQZ型漆包线分四层平绕400±8匝，绕线宽度65mm；绕线引出端应明显看出线圈的实际绕向，并焊接在固定于铜质接线柱的焊片上，装接牢固；绕线表面应有示向胶线三匝；
5．二对演示副线圈的要求：圆筒内径：35±1mm；圆筒外径：49±1mm；采用直径0．27mmQZ型漆包线分五层平绕115±20匝，绕向要和演示原线一致，绕线宽度69mm；绕线引出端应明显看出6．绕线表面应有示向胶线三匝；对铁芯的要求：采用长度不小于113mm，直径为12±0．2mm的软钢棒，表面要求镀锌、钝化处理或镀铬；棒的上端应装塑料手柄；
7．进行电磁感应和验证感生电流规律的实验效果应明显；演示原线圈（带铁芯）通以不大于2A的直流电流，插入演示副线圈时，J0401型演示电流计的指针摆动幅度应不小于满刻度的2／3。电流计指示值应不小于200μA。

24010 原副线圈 1．原副线圈由原线圈、副线圈、软铁心三部分组成；
2．外形尺寸：67×40×88mm；
3．原副线圈骨架用黑色塑料或木料制成，表面光洁，副线圈因底座平整，直立于平面时不应晃动；
4．对原线圈的要求：圆筒内径：11±0．5mm；圆筒外径：15±1mm；绕线宽度75mm；绕线引出端应明显看出线圈的实际绕向，并焊接在固定于铜制接线柱的焊片上，装接牢固；绕线表面应有示向胶线三匝；
5．对副线圈的要求：圆筒内径：24mm；圆筒外径：30±1mm；绕线宽度50mm；绕向要和演示原线一致；绕线引出端应明显看出线圈的实际绕向，并焊接在固定于铜制接线柱的焊片上，装接牢固；绕线表面应有示向胶线三匝；
6．对铁芯的要求：采用长度不小于77mm，直径10±0．2mm的软钢棒，表面要求镀锌、钝化处理或镀铬；棒的上端应装塑料手柄；
7．进行电磁感应和验证感生电流规律的实验效果应明显；原线圈（带铁芯）通以不大于2A的直流电流，插入副线圈时，J0401型演示电流计的指针摆动幅度应不小于满刻度的2／3。电流计指示值应不小于200μA。

24011 蹄形电磁铁 1．工作电压：直流，不大于6V；工作电流：不大于1A；
2．蹄形电磁铁产生的吸力不小于49N；
3．铁芯剩余磁力应不大于5．88N，既在断电后衔铁和重物总质量不大于600g时应自行与铁芯脱离；
4．磁路平均总长度不小于220mm，两磁极面中心距离不小于40mm；
5．衔铁尺寸应符合：长等于铁芯两端面外端间最大距离；宽等于铁芯宽度或直径；厚不小于4．0mm；
6．铁芯上部中间和衔铁下方中间有挂钩，挂钩承重不小于196N；
7．线圈骨架用塑料布制成；骨架上在两端应有接线柱，接线柱要安装牢固；接线柱、焊片及垫圈均为铜质；接线柱分别用红、黑色表示接入后的电流方向。

24012 电磁铁实验器研究磁场的强弱与电流的大小、线圈的匝数、有无铁芯有关、磁场的方向与电流的方向有关。
还可以研究带磁铁的应用。

24013 电铃 1．电铃由电磁铁、衔铁、铁铃、衬板和底座组成；
2．工作电压：直流3～6V；
3．外形尺寸：约90×85×225mm；
4．音响效果：在15米范围内铃声清晰；
5．电磁铁线圈的直流电阻为10～20Ω；
6．衔铁的触点为银质；
7．电路导线的走向应醒目整齐；
8．铁铃采用Φ75mm（或Φ55mm）国产自行车铃盖；
9．底板应放置平稳。

24014 演示电磁继电器 1．本产品主要由电磁系统和触点系统两部分组成；电磁系统包括：电磁线圈、铁芯、轭铁、衔铁，触点系统包括：�？⒊１沾サ愀饕欢�；
2．卧式或立式，外形尺寸：卧式约150×90×80mm；立式约200×90×230mm；
3．吸合电流不大于48mA；释放电流不小于10mA；
4．额定工作电压：DC9V，电流：60±10mA；
5．触点接触电阻：常闭触点小于1欧；�？サ阈∮�0．5欧；
5．触点开距不小于2mm；触点开、闭后，应无抖动现象；
7．电磁线圈要平绕，最外层有明显的绕向标志；
8．轭铁的装配应不易脱落；
9．铁芯、轭铁、衔铁、触点片表面镀铬或镀镍；触点的铜质表面镀银或镀镍；
10．各导线端要焊铜质接线片，再与接线柱连接，接线片表面镀锡或锡合金。

24015 电磁继电器 1．本产品主要用于中学物理教学说明继电器的构造，工作原理，供学生实验用；
2．由底座、线圈、衔铁、触头、透明罩等组成；
3．性能：工作电压DC6V，工作电流30mA，触头额定电压不大于220V，电流不大于1A。

24016 磁场对电流作用实验器 1．仪器由磁钢架、活动轨道、空心铜管（导电管）、框型铜导线等组成；
2．接入电源DC4V～6V；活动轨道长不小于50mm，空心铜管外径4mm，框型铜导线直径为1mm。

24017 左右手定则演示器 1．左右手定则演示器由底座、撑杆、接线板（棒）、方形线圈组成；
2．底座用不小于190mm×140mm×4mm的非金属材料制成，其底部安装垫角；
3．撑杆长度不小于440mm，与底座装接牢固；
4．悬挂方形线圈的接线板(棒）要用具有一定强度的绝缘材料制成，长度不小于150mm，其上装有红、黑两只接线柱；
5．方形线圈要求：线圈框架为非金属材料，结构为正方形，内边长为63±3mm，其上有绕线槽；线圈引线采用导线截面积不大于0．8mm2的多股软线制成，线端接线叉加套管；
6．底座、撑杆、接线板（棒）、方形线圈装接后，线圈框架底端内边两端到底座的高度差不大于3mm，其中部到底座的高度为46±3mm；
7．配合D-CG-LU-100型蹄形磁铁（磁极端面磁感应强度为0．5±0．1T）演示左手定则；在方形线圈的输入电流为1．5A时，方形线圈偏离平衡位置的位移应不小于130mm。

24018 小型电动机实验器 1．小型电动机模型主要由转子（电枢）、定子、电刷、支架、底座等组成。定子磁铁可为电磁铁，也可为永久磁铁；
2．各部件均可组装拆卸；
3．永久磁铁尺寸为22×20×20mm，磁感应强度Br不低于720高斯，N极涂红色，S极涂兰色或白色，端页应磨平；
4．极靴圆弧部分半径为23mm，一片涂红色，一片涂蓝色或白色；
5．电磁铁线圈应平整，并有绕线方向标志，线圈引线用多股软线，一端用红色，一端用蓝色，前端焊接接线叉；
6．转子（电枢）线圈应平整、对称。芯子端部为圆弧形，直径为42mm，芯子与转子轴结合应牢固；
7．转子轴的直径为4mm，长为75mm，装皮带轮的一端应有挡圈，安装好电枢的芯子两极端面在任何位置与极靴的间距应均匀且不得大于2mm；
8．电刷应采用弹性好的铜合金材料；
9．换向器由两个半圆铜环构成，半圆铜环应嵌镶端正，缺口与转子芯方向一致。铜环与轴的同轴度为0．5mm，两环之间的距离要均匀，并且不超过1．5mm，转子线圈的两根引线铜环应焊接牢固；
10．皮带轮为槽形轮，装在转子轴上不得松动；
11．转子置于支架上应处于随遇平衡；
12．底座上安装孔的位置合适，能保证装配的位置公差和通电后运转正常；
13．所有零部件均应无毛刺和尖锐棱角，转子轴、螺钉、螺母应电镀。接线柱采用铜质M4螺钉螺母，其余螺钉螺母用M3；
14．永磁起动转子与电压表并联后通过滑动变阻器接直流电源，调节滑动变阻器，当电压表指示达3V时，小型电动机应能起动。转子两端并接电压表后通过滑动变阻器接直流电源，调节滑动变阻器，当电压表指示从3V变到6V和从6V变到3V时，小型电动机转速应有明显变化。

24019 手摇交直流发电机 1．本机输出端电压：在转子转速为1600转/分时，空载电压≥8V，串入4．8V，0．3A小灯泡，负载电压≥5V；
2．本机两个电刷放在整流子两端时，输出为交流电，放在整流子中间时，输出为直流电；
3．转子线圈用Ф0．47～0．49mm高强度漆包线，平绕440匝，误差±5%，转子外表刷绝缘清漆；
4．磁铁两极应有明确的标示色，红色为N极，蓝色为S极；
5．电枢转轴，由元钢制成，电枢支架上两轴孔的不同轴度≤0．1mm，转手与极靴的距离≤1．5mm，无碰撞和磨擦；
6．本机底座为木制，平面无变形，裂缝，四脚平放，不晃动，漆面应光洁，均匀，美观大方；
7．底板上各紧固件不得松动，转动部分应灵活，均匀，杂音小。

24020 电机原理说明器 1．闭合圆形铁皮环，其内侧两边装有一对电磁铁，电磁铁上装有弧形铁皮极靴；两个电磁铁的线圈互相串联，其接线柱装在铁皮环上；
2．电枢，是一个矩形多匝线圈，外形如一个匝线圈；
3．铜环，是集流和换向的联用装置；电枢线圈两端分别连接其上；
4．转轴；上装电枢、钢环（与轴绝缘）；另一端还装有皮带轮及摇柄；
5．电刷；由两条形锡青钢片制成，并有接线柱，安装在支架上并与之绝缘；它们可以沿着滑杆移动，以便调整与钢环的接触位置，也可以调节电刷与钢环接触的松紧程度；
6．底座用以支撑全部零部件。

24021 阴极射线管(磁效应管) 磁效应管
1．产品由阴极射线管和胶木底座组成；
2．在演示中，荧光板上光束明亮、清晰；当没有外加磁场时，光束不应有明显的偏转，荧光板上光束尾端宽度不大于3mm；
3．管内真空度范围0．13帕～0．07帕；
4．基本尺寸主管直径不小于40mm，管长不小于270mm；电极相距不小于219mm；
5．荧光板长不小于120mm，宽不小于35mm；荧光板与玻管轴线约成10°夹角，其正面涂荧光粉；挡板开缝宽0．8～1mm；
6．阴极射线管的电极用不低于99．7%的纯铝制成；电极表面应清洁光滑，无划痕，无酸碱腐蚀层及明显的水渍；电极在�？悄诎沧袄喂�；封接丝与电极、护帽环接触良好；
7．阴极射线管在通电使用后，金属极件周围无明显溅射物质；
8．荧光板上荧光粉涂附均匀，无凸起和脱落现象；
9．底座表面光洁，立柱插孔内径为14mm，阴极射线管插入后稳定可靠，与插孔间隙不大于1.5mm；
10．阴极射线管护帽用铜板压成，护帽粘接应端正牢固，经温度、湿度试验，不得松动；
11．�？悄谕獗谟η褰啵廾飨运占捌渌阶盼畚�，透明度良好，管内没有异物。

24022 低频信号发生器 10Hz～1MHz，正弦波功率输出不小于5W
1．20Hz～20kHz，可分几个频段，连续可调，有功率输出；
2．正弦波电压输出不小于3．5V（1kHz）。

24023 电学实验盒本仪器主要由以下配件组成：
1)直流伏特表1只；2)直流安培表1只；3)滑动变阻器1只；4)电池盒1#2只；5)定值电阻1只；6)单刀开关3只；7)小灯座2只；8)小灯泡两种4只；9)叉片式接线10支；10)塑料盒1套。

24024 能的转化演示器 1．可演示机械能、化学能、电能、热能、光能的转化；
2．产品由演示主板（240×150mm）、4个演示板（85×50×110mm）、小灯座、小灯珠两个、导线两根组成；
3．�？榘ǚ缒苁笛槟？椋ㄗ坝行〉缁托》缟龋�、太阳能实验�？椋ㄗ坝刑艿绯匕澹�、磁能实验�？椋ù杏刑鞠呷Γ�、声能实验�？椋ㄗ坝幸衾制头涿鳎⒐饽苁笛槟？椋ㄗ坝蟹⒐舛埽�、热能实验�？椋ㄗ坝行〉缰椋�；
4．产品能够做以下实验：⑴机械能与电能相互转换；⑵机械能→电能→风能、声能、光能、磁能的转化；⑶电能转换为风能、声能、光能、热能、磁能的实验；⑷太阳能转换风能、声能的实验；
5．各实验�？橛ψ楹戏奖�，实验效果明显。

24025 能的转化实验器 1．可演示势能→动能，机械能→电能→热能→光能；化学能→电能→机械能→热能；
2．由一块主示教板和二块小示教板组成；主示教板是由一只直流永磁式电、一只皮带轮、两只接线柱、二节五号电池盒和一只开关组成；二块小示教板：小示教板1上有一只小风叶和马达，插口接插在主示教板上的接线柱，按要求实现其电能与机械能的转化；光、热能示教板：小示教板2有一只发光二极管，插口接插在主示教板上的接线柱上，按要求实现其电能与光能的转化。

24026 磁悬浮演示器仪器由底座、浮体及挡板组成，其原理是利用相同磁极之间巨大的排斥力；实验时把底座放在桌面上，在底座的一端插入挡板，而后把浮体放在底座的凹槽上浮体的一端与挡板接触，而后放开浮体，可看到浮体悬浮在底座上，轻轻旋转浮体，可看到浮体悬浮在上面旋转。

25 光学﹑原子物理

25001 光具盘 1．矩形光盘的长度不小于650mm，宽度不小于240mm，平面度误差不大于2mm；
2．用磁吸附法定位光学零件的光具盘，在距狭缝板40～530mm范围内的光盘水平对称轴上应能牢固吸附光学零件；
3．用挂架定位光学零件的光具盘，挂架挂好后，光学零件的位置应正确。底面应贴紧光盘面，无明显漏光；
4．圆形光盘的直径不小于250mm，平面度误差不大于1mm。装在矩形光盘上应转动灵活，并能停止在任意位置上；
5．盘面分为四个象限，以其中一条直径为始边，分别刻有0～90°的刻度，最小分度值为1°，任意30°内的累计误差不超过2°；
6．光源电压不大于24V，电流不大于6A。光源出口处照度：产品主参数为2的不小于2kLx，主参数为6的不小于6kLx，主参数为10的不小于10kLx；
7．从狭缝板中间5条狭缝出射的任一条光束的宽度，在离狭缝水平距离350mm处相对于在狭缝出口处的增量不大于3mm；
8．开启光源30min后，外壳最大温升不大于60℃；
9．缝宽均不可调的狭缝，缝数不得少于7条。首尾两条缝宽可调的狭缝，缝数不得少于5条。

25002 凹面镜 1．本仪器由凹面镜、镜框、支架、镜座等组成；
2．凹面镜的直径为100±2mm；
3．凹面镜的焦距为65±10mm；
4．凹面镜的基片采用普通玻璃制成，在距基片中心三分之二半径范围内，不得有目测到的气泡、结石和条纹；
5．反射膜镀层应均匀，在距中心三分之二半径范围内不得有色斑、擦痕、印迹等疵病，并应有牢固的�；げ�；
6．凹面镜对平行于主光轴的光束在焦平面上的光斑直径应不大于6mm；
7．镜框、支架、镜座均为金属结构，整机应有足够的稳度；
8．镜面可按需要在任意方向止动，升降范围不小于50mm。

25003 凸面镜 1．本仪器由面镜、镜框、支架、镜座等组成，两套成对；
2．凸面镜的直径为100±2mm；
3．凸面镜的焦距为－65±10mm；
4．凸面镜的基片采用普通玻璃制成，在距基片中心三分之二半径范围内，不得有目测到的气泡、结石和条纹；
5．反射膜镀层应均匀，在距中心三分之二半径范围内不得有色斑、擦痕、印迹等疵病，并应有牢固的�；げ�；
6．镜框、支架、镜座均为金属结构，整机应有足够的稳度；
7．镜面可按需要在任意方向止动，升降范围不小于50mm。

25004 玻璃砖 1．玻璃砖为非等腰梯形，两底角分别为60°和45°；
2．玻璃砖用光学玻璃或普通玻璃磨制，其折射率应在1．50～1．55范围内；
3．可以用脱脂棉、纱布清洁；
4．外形尺寸：上底长为35mm；两底角为60±0．5°和45±0．5°；高度为35±1mm；厚度为15±1mm；
5．玻璃砖的上下两面底面平行度为0．10mm；
6．以抛光的梯形面为基标准面，上、下两底面、两斜面与基准面垂直度为0．1mm；
7．精加工面不允许有目测到的划痕和砂眼，边缘不许有裂、碎、缺角。

25005 光具座 1．主机由铝合金导轨，支脚、滑块、刻度尺组成；导轨全长1000mm；光源6V-8V，3W；双凸透镜Φ40mmf=100mm、Φ30mmf=50mm；平凸透镜Φ50mmf=300mm；双凹透镜Φ30mmf=-75mm；一字屏100×80mm；白色光屏100×80mm；毛玻璃120×80mm；烛台Φ26mm；插杆Φ6×110mm；
2．透镜应无明显条纹；气泡度q为Φ1．0[0．5]；透镜框应能牢靠地夹持透镜；
3．导轨和滑块均为金属件；导轨负载后的形变量；导轨中部加50N负载后，导轨中部下沉量不大于1mm；导轨与基准平面的平行度误差应不大于1．00mm；双导轨光具座的两根导轨，其轴线平等度误差应不大于0．50mm；导轨前端支架与滑块上的插孔为6+0．15mm，插孔指示标线应清晰，且指示插孔纵向中心位置；以导轨支架插孔中心和最后一只滑块插孔中心的连线为基准线，其余三只滑块的插孔中心与基准线的横向偏离量不大于±1．5mm；导轨支架和四只滑块插孔的轴线在纵向应平行，其平等度误差不大于2．00mm；滑块在导轨上应滑行自如，无阻滞现象；滑块与标尺的间隙应不大于2．00mm；
4．标尺为金属件；标尺刻度范围应与导轨有效长度相匹配，全刻度误差不大于±1mm；标尺最小分度为1mm，等分度误差应小于0．2mm。

25006 光具组器件包括：
双凸透镜（F=100mm±2，Ф40mm）1面，平凸透镜（F=300mm±12，Ф50mm）1面，光源（6V3W聚光透镜）1个，毛玻璃屏1块，屏夹1组，蜡烛台1个，双凸透镜（F=50mm±2，Ф30mm）1面，双凹透镜（F=-75mm±4．5，Ф30mm）1面，白屏1块，“1”字屏，1块，插焊4个。

25007 三棱镜 1．产品由三棱镜、托架、支柱、底座等组成；
2．三棱镜体外形为正三棱柱，边长25mm，相邻两角为60±0．5°，棱长80mm；
3．三棱镜体采用中部色散NF-NC不小于0．0080的玻璃磨制；
4．三棱镜体表面不许有目测到的划痕和砂眼，边缘不许有裂、碎、缺角；
5．托架应有足够的强度，三棱镜体应能作任意方向的转动，并能停止在任意位置；
6．支柱高度可调，其升降范围不小于30mm；整个仪器应有足够的稳度。

25008 白光的色散与合成演示器 1．产品由三棱镜2个（一对）、光源、光屏及底座等组成；
2．两块棱镜应配对，其折射率之差不大于0．003，中部色散之差不大于0．0004；
3．三棱镜的顶角为60±0．5°，有效边长不小于25mm，高度不小于25mm，非工作面磨砂；应有�；ば缘菇牵�
4．棱镜固定可靠，装卸方便；
5．做白光的色散实验时，可见光区域内的连续光谱清晰；
6．能把白光色散后的七色光谱带还原成白光；
7．不附光源和光屏的演示器，应和配套使用的光源、光屏配合良好，安装方便。

25009 透镜及其应用实验器本产品由凸透镜、凹透镜、光盘、支架、底座组成。

25010 平面镜成像实验器 1．由平面镜（90×110×5mm）1个，半反射镜（90×110×5mm）1个，三角尺1把，蜡烛模型2个，塑料支架2个组成；
2．平面镜为镀膜玻璃，玻璃表面应光滑无痕，镀层应均匀；边缘不许有裂纹。

25011 光的传播、反射、折射实验器 1．产品可以演示光的传播（光是沿直线传播)，光的反射（光在平面镜上的反射)，光在水槽里的折射；
2．产品由支架、圆形角度盘、曲线透明管、平面镜、半圆水槽、激光笔、磁吸激光笔套（带扩束镜）、激光笔移动支撑等组成；
3．支架采用厚度为1mm的冷轧板成型，高约160mm；圆形角度盘由厚度为2．5mm的白色塑料板制成，直径110mm，表面圆周印有角度线，角度盘上设有水平插槽；曲线透明管由Φ5mm玻璃棒弯制成型；平面镜尺寸为94×20×1mm；半圆水槽由透明塑料制作，水槽半径55mm，内空宽12mm，壁厚不小于1．5mm；激光笔输出功率不大于2mw，配置内接电池及外接电源导线，导线采用多股铜芯绝缘导线；磁吸激光笔套由工程塑料制作，外径Φ18mm，长度60mm；激光笔移动支撑由厚度不小于1mm的冷轧板制作，槽宽17．5mm。

25012 激光笔 1．工作电压：DC3V（2节7号电池）；
2．光源为半导体激光器：输出波长680nm（红色），输出功率不大于5mW，光束发散角1mrad；安全性：对人眼无伤害；光束可视范围：不小于40米；
3．尺寸：不小于12mm×135mm；
4．质材：金属外壳，防锈处理，笔型美观。

25013 光的三原色合成实验器 1．仪器使用光源为红、绿、蓝发光二极管；
2．工作电压：DC6V；工作电流：0．3A；
3．调节红、绿、蓝三色的光强，三色光斑互相重叠部分的色彩随之改变，实验效果明显，且操作方便。

25101 紫外线作用演示器 1．紫外线作用演示器是说明紫外线的一些特性以及在各个领域中的应用；通过与日光灯的比较，证实紫外线的存在，通过两种波长不同的紫外线灯发出的强烈紫外线，来说明紫外线的荧光、感光、产生臭氧等特性；
2．由日光灯、254nm、365nm紫外线灯各一只，滤色片（不少于红黄绿蓝四种）和荧光片组成；
3．配有防紫外线辐射罩壳。

25102 红外线作用演示器 1．本仪器由光阑（缝长不小于25mm，宽度不大于3mm）、三棱镜（顶角为60°±0．5°）、毛玻璃屏、凹面镜、热辐射体、传感器光敏管、红外线发射管和接收管（相对距离不小于90mm）组成、能演示有关红外线的发现、性质和应用三组实验；
2．仪器表面平整光洁无锈蚀无油漆层脱落和机械损伤。

25103 手持直视分光镜 1．本分光镜采用光学玻璃，制成复合棱镜和会聚透镜，将平行光管与棱镜装在一个套管内，镀铬狭缝与会聚透镜产生的平行光束，通过棱镜，可用眼直接观察色散光谱；
2．主要部件：单缝，透镜，组合棱镜，�；て�；
3．应能分辨汞光谱中波长为577nm和579nm的橙色汞双谱线；
4．宽度固定的狭缝用镀铬玻璃刻制而成；宽度可调的狭缝用金属材料制成。

25104 辐射计 1．克罗克斯辐射计里面的风向标或者叶片两面，一面为黑色碳粉，一面为银色；黑色面吸收太阳光或太阳光中的辐射线，发热，导致黑色那以免的空气膨胀对黑色面产生压力；银白色面则将阳光放射，该面周围的空气温度不变；由于黑色面空气的挤压，黑色面会向银色面转动；
2．该辐射计内部为真空状态；规格：9×9×12cm；
3．灵敏度：当使用比室温高10℃的水缓慢淋外壳时，叶轮应由静止开始转动。

3 模型

31 物理

31001 轮轴模型 1．由台阶轮、主轴、支架、摇臂和平衡块等部件组成；
2．台阶轮由两种不同颜色的胶木大小轮组合而成，大轮直径Φ120mm，小轮直径Φ60mm，胶木件表面应光滑、无气泡和变形等缺陷；
3．台阶轮上，刻有一条八等分、通过圆心的标尺，标志应明显；台阶轮的大小圆周边上，各有一对穿线孔，四小孔的轴线应与主轴在同一平面上；
4．支架用厚2mm以上的钢板冲压而成，表面烤漆或镀铬；手柄直径Φ10mm，长度120mm，主轴直径Φ6mm，均为钢质，表面镀铬；
5．摇臂直径Φ6mm，臂长270mm，弯柄长50mm，平衡块直径Φ24mm，均为钢质，表面镀铬；
6．凡需调整的螺丝，均应带胶木（塑料）手柄；
7．台阶轮相对轴，轴相对支架，均应转动灵活；台阶轮相对轴的静起动力矩不大于2．5x10-4牛顿米，端面应无明显跳动。

31002 轴承模型 1．模型由滑动轴承、滚动轴承组成；滑动轴承由铸铁座、铜套、钢制轴配合制成；滚动轴承由轴承钢制成，外圈对称剖为两半，合并后其不圆度公差不大于0．5mm；
2．转动灵活、轻便，无松旷或卡死现象；
3．可拆式。

31003 抽水机模型 1．本产品为活塞式压力抽水机；
2．由支架、缸筒、活塞、活塞环（密封圈）、连杆、进水阀、出水阀、进水管、出水咀、缸盖、立柱、压杆、手柄和水槽组成；
3．水槽、立柱、缸盖和支架用冷轧板或塑料制成，冷轧板厚度1mm，表面烤漆；连杆、手柄用金属材料制成，表面防锈处理；
4．筒和压力包用透明塑料制成，壁厚≥4mm，缸筒外经≥60mm；
5．安装稳固，密封；结构原理直观，实验效果明显。

31004 离心水泵模型 1．产品由泵体（泵体、叶轮、透明窗、进水出水口）、驱动机构、底座和进（含底阀）、出水管等组成；应附漏斗、盛水筒、弓形固定夹；
2．泵体宜采用金属材料制造；如果采用非金属材料制造，应具有与采用金属材料制造相同的工作性能；
3．水泵模型结构为齿轮传动式，叶轮额定转速不大于720转/分；
4．在额定转速下，扬水高度不小于0．6米，吸水高度不小于0．6米；
5．水泵正常抽水停止后，60分钟内不经补充注水，仍可再行正常抽水。

31005 液压机模型 1．产品由大缸体、小缸体、角式截止阀、底座和压力弹簧构成；
2．外形尺寸340×l35×295mm；
3．重量约6．3kg；
4．小活塞直径14mm，小活塞行程≥20mm；
5．大活塞直径48mm，大活塞上升高度≥50mm；
6．油箱容量约250mL；
7．最大工作压强；18kg／cm2，最大工作压力320kg；
8．工作台与顶板不平行度误差小于1mm；
9．在工作环境温度下，有机玻璃缸筒内壁应能耐受35kg/cm2压强而不破裂；
10．大活塞承受最大工作压力时，各机件在30分钟内无漏油。

31006 水轮机模型 1．产品为轴流式水轮机模型；
2．产品由机壳、叶轮、轴杆、支架、底座、水槽等组成，主要部件由硬塑料制成，各部件比例适当，位置正确，连接牢固，工作稳定可靠；
3．叶轮转动灵活，无跳动卡滞现象；叶轮直径≥100mm；
4．外形尺寸：Φ165×225mm。

31008 汽油机模型 1．工作电压：直流1．5V～2V；
2．模型应包括汽油机的汽缸体、进汽阀、排汽阀、汽阀弹簧、进汽道、排汽道、活塞、活塞环、连杆、曲轴、飞轮、火花塞、凸轮、水套；
3．模型在演示时，四个冲程工作过程动作准确、前后衔接，并配有指示灯说明；
4．仪器的转动和手动部分轻便灵活，无晃动和卡死现象；
5．电路排列整齐、接触良好；
6．用不同颜色表示有关机构；
7．产品主要部件光洁，无毛刺、无缺陷，金属构件应镀铬；
8．缸筒直径约50mm；活塞行程不小于35mm；压缩比3：1，机座为塑料件，外形尺寸为≥158×98×32mm，曲轴箱为约102×55×79mm，壁厚不小于4mm；缸筒高约9mm，剖面缸筒内径为50±0．3mm。

31009 柴油机模型 1．工作电压：直流1．5V～2V；
2．模型应包括柴油机的汽缸体、进汽阀、排汽阀、汽阀弹簧、进汽道、排汽道、活塞、活塞环、连杆、曲轴、飞轮、火花塞、凸轮、水套；
3．模型在演示时，四个冲程工作过程动作准确、前后衔接，并配有指示灯说明；
4．仪器的转动和手动部分轻便灵活，无晃动和卡死现象；
5．电路排列整齐、接触良好；
6．用不同颜色表示有关机构；
7．产品主要部件光洁，无毛刺、无缺陷，金属构件应镀铬；
8．缸筒内每径约50mm；活塞行程不小于35mm；压缩比3：1；外型尺寸为≥158×98×32mm，曲轴箱尺寸为102×55×79mm，壁厚不小于4mm。

31010 磁分子模型 1．磁分子模型主要由衬板、磁分子和吸转叶片及其支座组成；
2．磁分子模型的结构；（１）衬板由塑料或木材制成，板面尺寸约为长270mm，宽170mm；衬板的色泽对磁分子的衬托要醒目，支座应平稳；（２）磁分子为：长为40mm，宽为12mm，两端为R6弧形的磁针；磁分子的排列为三排六行，间距为6mm，中心轴为可拆式；磁分子的北极（N）为红色，南极（S）为白色；磁分子应安有透明塑料防护板；（３）吸转叶片用软磁材料制成、叶片尺寸为长22mm，宽10mm，反正面为两种颜色；吸转叶片安装在透明罩中，叶片轴的下轴孔嵌Φ3玻璃钻，轴的上端带手柄；（４）标尺为铝板或塑料板制成，双面刻度为0～50mm，分度值为5mm；（５）支座用铸铁制成，中心柱孔带M4顶丝，底部带调平螺栓，立杆尺寸为6mm，长为70mm，表面镀铬；
4．磁分子模型在条形磁铁的作用下，应能呈现横向规则排列；在条形磁铁的不规则作用下磁分子可呈混乱排列状态；磁分子排定后，在无外界作用下，不应发生变动；
5．经调整支座的调平螺丝后，吸转叶片应能静止在任意角度上；
6．磁分子横向规则排列后，每排磁分子距上边线或下边线的偏移不大于2．4mm；
7．磁分子左端或右端对叶片的吸动距离不小于20mm。

31011 电机模型 1．模型为立式，高300mm，宽215mm，厚45mm；转子和定子截面210×135mm，工作电压：DC6～12V；输入功率：2．5W；
1．仪器由定子、转子、换向器、支架动力传动装置、底座及附件组成；
2．仪器转子线圈装有显示电流方向及变化的指示灯装置；
3．换向器由两个组合的接触环组成，与转轴同轴度为0．5mm；
4．演示直流电动机起动电压不大于8V，电压增大到12V时转速有明显的变化；演示发电机时，负载板上的二极管发光。

31012 电话原理模型 1．产品主要由面板、送话器、受话器及指示灯等组成；面板尺寸不小于400×300mm，板面上印有电路及声波、振动波示意图，图形清晰醒目；发声片振动动作灵活，吸附紧密，释放可靠；工作额定电压：DC6～8V；
2．话筒、听筒的振动膜振幅不小于10mm，在室内正常采光下，距离8米处，能观察清楚；
3．演示板上有原理图，原理图与教材一致；
4．仪器无变形，无损伤，部件安装端正牢固，振动膜振动灵活可靠，面板能垂直放置，仪器绕组平整、整齐。

5 挂图、软件及资料

51 物理

510 教学挂图(图片)

51001 物质的形态和变化 1．5幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶��；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕印；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51002 物质的属性 1．2幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶��；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕��；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51003 物质的结构与物体的尺度 1．1幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶��；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕�。煌闱逦ヂ�，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51004 新材料及其应用 1．1幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520㎜；
3．印刷：四色彩色胶印；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕印；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51005 多种多样的运动形式 1．1幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶印；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕��；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点、清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51006 机械运动和力 1．15幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶�。�
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕��；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51007 声和光 1．9幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶印；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕印；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位；

51008 电和磁 1．14幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶��；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕�。煌闱逦ヂ�，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51009 能量、能量的转化和转移 1．1幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶�。�
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕印；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位；

51010 机械能 1．2幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶印；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕��；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位；

51011 内能 1．4幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶印；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕印；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51012 电磁能 1．10幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶��；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕��；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51013 能量守恒 1．2幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520mm；
3．印刷：四色彩色胶印；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕印；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

51014 能源与可持续发展 1．3幅；
2．纸张规格：纸张不低于105克铜版纸，覆膜，开本不小于750×520㎜；
3．印刷：四色彩色胶印；
4．图形：教学挂图应图像清晰，色泽自然鲜明，位置准确；附彩图说明书；
5．图片印刷套印准确，层次分明，轮廓实，电分制版无浮雕印；网点清晰饱满，小点不秃，大点光洁不糊，质感好；墨色均匀厚实，色彩鲜有光泽，肤色正、接版准确，色调深浅一致；文字印刷压力适度，全图前后轻重一致；全图前后墨色一致，浓淡适度符合要求；版面端正，正反套印准确；文字、标点清晰，笔锋挺秀，无缺笔断划，标题黑实不花，小字不糊不瞎；无脏污、破损；无野墨；成品裁切方正，无明显刀花，无连接页、折角、破头；耐碱折正，书面平服，无皱折；
6．印刷标准：符合GB7705-87《平版装潢印刷品标准》；
7．适用于《全日制义务教育物理课程标准》；
8．审查：经教育部中小学教材审定委员会审查并通过；
9．内包装应标明：编审单位、审查批号、出版单位。

6 玻璃仪器

60 计量

60001 量筒 1．标称容量：10mL，量入式允差±0．1mL，量出式允差±0．1mL；
2．最小分度：0．2mL；
3．最高标线到内底最小距离：70mm；
4．最高标线到筒顶最小距离：25mm；
5．全高：135mm±10mm；
6．壁厚：不小于1mm；
7．透明钠钙玻璃材质；
8．底座和口部边缘应做熔光处理，口边应与量筒的轴线垂直；
9．量筒放在平台上，不应摇晃，空量筒放在15°的斜面上不应跌倒；
10．底座可以采用玻璃制作，也可以使用塑料或其他材料（与身部分离），底部可以是六角形也可以是其他形状；
11．当从量筒向外倾倒液体时，液体呈一束细流流出，不应外溢，不应沿壁外流；
12．所有分度线应位于与量筒轴线相垂直的平面内；量筒的最低分度线应从标称容量的10%起向上分度；分度线短线的长度应为量筒身圆周长的10%～20%；中线的长度应为短线长度的1．5倍，并应对称地超出短线的两端；长线的长度应不短于短线长度的2倍，并应对称地超出短线的两端。如长线为环线，则环线允许有不大于圆周长10%的间隙，并应位于分度表的一侧；分度线在量筒上应形成一竖直的分度表，在具嘴量筒上，当分度表面向观察者时，其嘴应位于左侧；分度线、数字和标志应完整、清晰和耐久；
13．量筒的外表面和内表面不应有破皮气泡和薄皮气泡、密集小气泡和积水条纹存在�？捎胁挥跋旒屏慷潦颓慷鹊那嵛⑷毕荽嬖�；
14．量筒应有下列几种耐久性标志：生产厂商标；标准温度20℃；容量单位mL。

60002 量筒 1．标称容量：50mL，量入式允差±0．25mL，量出式允差±0．25mL；
2．最小分度：1．0mL；
3．最高标线到内底最小距离：110mm；
4．最高标线到筒顶最小距离：30mm；
5．全高：195mm±10mm；
6．壁厚：不小于1mm；
7．透明钠钙玻璃材质；
8．底座和口部边缘应做熔光处理，口边应与量筒的轴线垂直；
9．量筒放在平台上，不应摇晃，空量筒放在15°的斜面上不应跌倒；
10．底座可以采用玻璃制作，也可以使用塑料或其他材料（与身部分离），底部可以是六角形也可以是其他形状；
11．当从量筒向外倾倒液体时，液体呈一束细流流出，不应外溢，不应沿壁外流；
12．所有分度线应位于与量筒轴线相垂直的平面内；量筒的最低分度线应从标称容量的10%起向上分度；分度线短线的长度应为量筒身圆周长的10%～20%；中线的长度应为短线长度的1．5倍，并应对称地超出短线的两端；长线的长度应不短于短线长度的2倍，并应对称地超出短线的两端。如长线为环线，则环线允许有不大于圆周长10%的间隙，并应位于分度表的一侧；分度线在量筒上应形成一竖直的分度表，在具嘴量筒上，当分度表面向观察者时，其嘴应位于左侧；分度线、数字和标志应完整、清晰和耐久；
13．量筒的外表面和内表面不应有破皮气泡和薄皮气泡、密集小气泡和积水条纹存在�？捎胁挥跋旒屏慷潦颓慷鹊那嵛⑷毕荽嬖冢�
14．量筒应有下列几种耐久性标志：生产厂商标；标准温度20℃；容量单位mL。

60003 量筒 1．标称容量：100mL，量入式允差±0．5mL，量出式允差±0．5mL；
2．最小分度：1．0mL；
3．最高标线到内底最小距离：150mm；
4．最高标线到筒顶最小距离：30mm；
5．全高：250mm±10mm；
6．壁厚：不小于1mm；
7．透明钠钙玻璃材质；
8．底座和口部边缘应做熔光处理，口边应与量筒的轴线垂直；
9．量筒放在平台上，不应摇晃，空量筒放在15°的斜面上不应跌倒；
10．底座可以采用玻璃制作，也可以使用塑料或其他材料（与身部分离），底部可以是六角形也可以是其他形状；
11．当从量筒向外倾倒液体时，液体呈一束细流流出，不应外溢，不应沿壁外流；
12．所有分度线应位于与量筒轴线相垂直的平面内；量筒的最低分度线应从标称容量的10%起向上分度；分度线短线的长度应为量筒身圆周长的10%～20%；中线的长度应为短线长度的1．5倍，并应对称地超出短线的两端；长线的长度应不短于短线长度的2倍，并应对称地超出短线的两端。如长线为环线，则环线允许有不大于圆周长10%的间隙，并应位于分度表的一侧；分度线在量筒上应形成一竖直的分度表，在具嘴量筒上，当分度表面向观察者时，其嘴应位于左侧；分度线、数字和标志应完整、清晰和耐久；
13．量筒的外表面和内表面不应有破皮气泡和薄皮气泡、密集小气泡和积水条纹存在�？捎胁挥跋旒屏慷潦颓慷鹊那嵛⑷毕荽嬖�。

60012 量杯 1．标称容量：250mL；
2．最小分度：25mL；
3．最高标线到内底最小距离：110mm；
4．量入式允差±3．0mL，量出式允差±3．0mL；
5．全高：200mm±10mm；
6．壁厚：不小于1．2mm；
7．透明钠钙玻璃材质；
8．底座和口部边缘应做熔光处理，口边应与量筒的轴线垂直；
9．量杯放在平台上，不应摇晃，空量杯放在15°的斜面上不应跌倒；
10．底座可以采用玻璃制作；
11．当从量杯向外倾倒液体时，液体呈一束细流流出，不应外溢，不应沿壁外流；
12．所有分度线应位于与盘杯轴线相垂直的平面内；量杯的最低分度线应从标称容量的10%起向上分度；分度线的短线的长度应为量杯身圆周长的10%～20%；中线的长度应为短线长度的1．5倍，并应对称地超出短线的两端；长线的长度应不短于短线长度的2倍，并应对称地超出短线的两端。如长线为环线，则环线允许有不大于圆周长10%的间隙，并应位于分度表的一侧；分度线在量筒上应形成一竖直的分度表，在具嘴量杯上，当分度表面向观察者时，其嘴应位于右侧；分度线、数字和标志应完整、清晰和耐久；
13．外表面和内表面不应有破皮气泡和薄皮气泡、密集小气泡和积水条纹存在�？捎胁挥跋旒屏慷潦颓慷鹊那嵛⑷毕荽嬖�；
14．应有下列几种耐久性标志：生产厂商标；标准温度20℃；容量单位mL。

61 加热

61002 试管 1．高硼硅玻璃材质；厚薄均匀，不得有刺手现象；
2．规格：试管外径Φ15mm；试管高150mm；壁厚1mm，急冷温差＞200℃。
3．内应力双折射的光程差≤180nm/cm；
4．试管应无影响其性能的缺陷。截面应为适度的圆形；
5．试管口部是熔光的平口。管口应平整、光滑，不得有裂口、裂纹存在；
6．试管的底部应基本为半球形，半球形的最大直径应不超过外径的18%，底厚至少为平均壁厚的66．7%，但不得超过166．7%。

61007 试管 1．高硼硅玻璃材质；管口应切平正烘光，底部圆正，厚薄均匀，不得有刺手现象；
2．规格：试管外径Φ32mm；试管高200mm；壁厚1．5mm，急冷温差＞200℃；
3．内应力双折射的光程差≤180nm/cm；
4．试管应无影响其性能的缺陷。截面应为适度的圆形；
5．试管口部是熔光的平口。管口应平整、光滑，不得有裂口、裂纹存在；
6．试管的底部应基本为半球形，半球形的最大直径应不超过外径的18%，底厚至少为平均壁厚的66．7%，但不得超过166．7%。

61023 烧杯 1．高硼硅玻璃材质；
2．规格：250mL；尺寸：外径70．0±2．0mm，全高95．0±2．0mm，壁厚≥1．1mm，急冷温差不小于200℃；
3．满容量应超过标称容量的10%，满容量和标称容量两液面间距≥10mm；
4．烧杯上标志应清晰、耐久，包括标称容量、刻度线、生产商名称或商标，应有一块宜用铅笔做标记的记号面积；
5．造型规范、薄厚均匀、无明显偏斜，底部不允许有结石、节瘤存在；应力消除：在偏光仪下呈紫色。

61024 烧杯 1．高硼硅玻璃材质；
2．规格：500mL；尺寸：外径85．0±2．0mm，全高120．0±3．0mm，壁厚≥1．2mm，急冷温差不小于200℃；
3．满容量应超过标称容量的10%，满容量和标称容量两液面间距≥10mm；
4．烧杯上标志应清晰、耐久，包括标称容量、刻度线、生产商名称或商标，应有一块宜用铅笔做标记的记号面积；
5．造型规范、薄厚均匀、无明显偏斜，底部不允许有结石、节瘤存在；应力消除：在偏光仪下呈紫色。

61034 烧瓶 1．规格：圆底，500mL；
2．尺寸：瓶身外径：110±2mm；瓶颈外径：29±1mm；瓶颈长110±3mm；瓶身厚：不小于1．5mm；细口球形圆底烧瓶颈与壁部的过渡半径等于颈外径的5%；
3．底部小于0.5mm能目测的节瘤，在10mm×10mm面积内不得超过2个；底部不允许存在结石，身部在10mm×10mm内不得有多于1个小于等于0．3mm能目测的结石；薄皮气泡、破气泡不允许存在，径长小于0．5mm能目测的气泡在10mm×10mm面积内不多于3个；
4．制造烧瓶的玻璃应无色透明，允许带有玻璃本身的浅黄绿色；
5．内应力双折射的光程差数值不应超过180nm/cm；
6．烧瓶颈应上下粗细一致，不应有明显的弯曲，颈与壁部过渡半径约等于颈的半径，瓶口可以翻边或圆口；瓶口边缘应熔光，瓶口玻滴高小于等于1．5mm；
7．不允许有严重的条纹存在，不允许有明显的能目测的铁锈、铁屑存在。

61037 烧瓶 1．高硼硅玻璃材质；
2．规格：平底，250mL；尺寸：瓶身直径：88±2mm；瓶底直径：44±1mm；瓶颈外径：25±1mm；瓶颈长88±3mm；瓶身厚：不小于1．2mm；细口球形平底烧瓶底的外径是壁部最大外径的50%；细口球形平底烧瓶颈与壁部的过渡半径等于颈外径的5%；
3．底部小于0.5mm能目测的节瘤，在10mm×10mm面积内不得超过2个；底部不允许存在结石，身部在10mm×10mm内不得有多于1个小于等于0．3mm能目测的结石；薄皮气泡、破气泡不允许存在，径长小于0．5mm能目测的气泡在10mm×10mm面积内不多于3个；
4．制造烧瓶的玻璃应无色透明，允许带有玻璃本身的浅黄绿色；
5．内应力双折射的光程差数值不应超过180nm/cm；
6．细口球形平底烧瓶放在平台上不应旋转或摇晃；
7．烧瓶颈应上下粗细一致，不应有明显的弯曲，颈与壁部过渡半径约等于颈的半径，瓶口可以翻边或圆口；瓶口边缘应熔光，瓶口玻滴高小于等于1．5mm；
8．不允许有严重的条纹存在，不允许有明显的能目测的铁锈、铁屑存在。

62 一般

62001 酒精灯 1．透明钠钙玻璃材质，由灯座、灯塞、灯盖、灯芯组成；
2．规格：150mL；尺寸：灯身高80mm±10mm；盖高：60mm±3mm；直径：灯肩82mm±2mm；灯底50mm±5mm；灯盖22mm±2mm；厚度：约1．5mm；
3．玻璃仪器，正视应无色；或仅有玻璃本身的微浅黄绿色；
4．玻璃仪器的口部都应经圆口（熔光）、卷边或磨砂处理；
5．应力：应力仪观察下呈紫红色或部分扩散状兰色；
6．厚薄均匀，玻璃仪器的底部应平整，放在平台上不应旋转或摇晃；
7．酒精灯塞子塞不紧是正常的，塞紧了是危险的。

62032 漏斗 1．规格：90mm；
2．漏斗口径：90mm±2mm；厚度：约2mm；
3．漏斗：72mm±1mm；斗柄外径：Φ10mm~11mm；斗柄长90mm±5mm；漏斗角度：60º；
4．口边光滑平整，无毛边、快口及崩缺，角度正确，口边不得呈椭圆形及不规则多边形，斗柄应垂直，下口应磨成45º角，并将斜口边倒角不呈缺口；
5．壁厚均匀，内壁光滑，斗柄接头处不允许严重折皱，斗柄垂直偏正不超过3~5mm。

62070 平底管 Φ12mm×150mm符合《玻璃仪器通用技术要求》

62071 T形管 1．高硼硅玻璃材质；2．规格：直径Φ7－8mm，直通管长度100mm，垂直管长度50mm；
3．灯工焊接牢固，口部平整熔光处理；
4．产品应符合《玻璃仪器通用技术要求》。

62096 可密封长玻璃管内径10mm×800mm，有胶塞，带刻度衬板。

64 材料和配套用品

64005 镊子不锈钢，圆嘴，全长160±2mm，厚1．5mm；符合GB4747．1—1989《医用镊通用技术条件》的有关规定。

64032 石棉网 1．产品由金属网和附在网上的石棉组成；
2．金属网由Φ0．1㎜左右的钢丝编织而成，密度均匀，织网密度间距不大于2㎜，金属网为边长不小于125㎜的正方形，边缘应作卷边处理，不散网、不翘丝；
3．金属网上所附石棉圈为双面附着的正圆形，直径不小于Φ100㎜，厚度为3㎜左右，要求不散、不裂、不脱落；
4．整体应平整、美观，不翘角。

64052 玻璃管 Φ7～Φ8mm

64063 乳胶管乳胶管是用橡胶质地材料做成的粗细不同的管子，可以弯曲，伸展；规格：5×7mm或5×9mm

64088 蒸发皿 1．实验用加热仪器60mm，陶瓷制造，附铁圈；蒸发皿高：27mm；壁厚：2～2．5mm；蒸发皿容积35mL；蒸发皿尺寸的偏差为：基本尺寸小于或等于15mm时，极限偏差为±l；基本尺寸大于15mm且小于100mm时，极限偏差按基本尺寸的±3．5%计算；基本尺寸大干或等于100mm时，极限偏差按基本尺寸的±3%计算；
2．口圆整、光滑，不得有缺口，厚薄均匀，底部平整，不凸凹，放置平面不摇晃，器身不扁瘪；
3．蒸发皿的形状应规整，不得有裂纹和妨碍使用的熔洞、斑点、缺釉等缺陷；
4．吸水率：不大于0．3%；
5．釉的耐酸性：带釉蒸发皿内表面釉的损失量不大于0．01mg/cm2；
6．釉的高温粘结性：将带釉蒸发皿加热至900℃时，不出现釉粘结现象；
7．热稳定性：产品在高于室温230℃至室温的水中热交换一次，不出现裂痕或色斑；
8．按使用温度可分为：带釉蒸发皿和无釉蒸发皿。带釉蒸发皿使用温度不高于1000℃，无釉蒸发皿使用温度不高于1250℃。

7 药品

70007 铁粉

70021 碘

70088 硫酸铝钾(明矾) 工业

70090 硫代硫酸钠(海波) 试剂

70091 无水硫酸铜试剂

72016 甘油

72025 酒精工业

72027 煤油

72028 石腊

77004 硫酸工业

8 其它实验材料和工具

80 实验材料

80101 电工材料鳄鱼夹、插口夹、香蕉插头、电阻丝、导线等。

80102 电子元件(工业产品) 电阻(碳膜电阻、瓷管电阻、线绕电阻、光敏电阻、热敏电阻等)；电磁继电器、电容、电感、电位器、二极管、发光二极管、三极管、集成电路块等。

80103 新材料样品纳米材料、超导材料、形状记忆合金、单晶和多晶、光导纤维、隐形材料。

80104 家庭电路器材空气开关、漏电�；て�、螺丝口灯座、卡口灯座、三孔插座、三孔插头、插入式保险盒、拉线开关、按钮开关、声控开关、光控开关、导线等。

80105 一般材料锌片、铜片、磁性橡胶片、小钢球、乒乓球、大头针、回形针、灯泡(15W、60W)、小电池(5号、纽扣、太阳电池)、保险丝、保险管(不同规格的合金熔丝、保险管)、焊锡、松香、橡胶泥、胶帽、泡沫塑料、绝缘胶布、透明胶带、小蜡烛、灯芯、火柴、塑料板、木板、玻璃板、毛巾、棉布、橡皮筋、气球、塑料袋、塑料薄膜、纸板等。

80106 彩色透光片红、绿、蓝

80107 颜料的三原色品红、黄、蓝

80108 甲电池

80109 1号电池每组2至3个

80110 电珠(小灯泡) 2．5V或3．8V

80111 洗洁精

80112 蜂蜡

81 工具

81001 测电笔 1．全长不小于145mm，由测电头、绝缘手柄组成，测量范围：交流12V-220V；
2．刀杆材料选用优质CR-V钢，全硬热处理，达到CE标准；
2．采用数字显示；光示感应，数字显示准确、清晰；光亮显示明显；
3．手柄绝缘性能良好；
4．通过ISO2002国际标准体系质量认证，通过国家"CCC"认证；
5．安全、结构、外观应符合JY0001第5、6、7的有关要求执行。

81002 一字螺丝刀 1．规格1mm×5mm×150mm，头部尺寸：宽5mm，厚1mm；工作长度：150mm；
2．旋杆采用45#钢，工作部硬度不低于HRC48；手柄采用绝缘材质，外形根据人体工程学设计，手感舒适；
3．旋杆应经镀鉻防锈处理；
4．旋柄为硬质塑料制成，表面光洁、无毛刺，无缩迹；与旋杆接合牢固，并有产品标记及标准编号。

81003 十字螺丝刀 1．头部尺寸：#2；工作长度：150mm；
2．旋杆材料采用45#钢，工作部长度内硬度HRC48～54；手柄采用绝缘材质，外形根据人体工程学设计，手感舒适；
3．旋杆应经镀铬防锈处理；
4．旋柄为硬质塑料制成，表面光洁无毛刺，无缩迹，与旋杆接合牢固，并有产品标记和标准编号；
5．其它技术要求按GB10635的规定执行。

81004 尖咀钳 1．6吋，150mm，采用45号高碳钢精工铸造，整体精抛光、热处理，钳口高频淬火，硬度45-48HRC，PVC全新料环保手柄；
2．应提供注册商标的品牌产品。

81005 电工刀开刃，长度不小于110mm。

81006 手摇钻钻孔直径6mm或9mm。

81007 木锉长度不小于250mm。

81008 木工锯长度不小于600mm。

81009 木工锤优质高碳钢锥形锤头，硬木锤头，总长度不小于330mm。

81010 铇长度不小于250mm。

81011 斧长度不小于250mm。

81012 钢手锯 1．规格：锯架300mm，锯条300mm，由钢锯架、钢锯条组成；
2．产品材料采用钢板制，调节式，最小锯切深度不小于64mm；
3．前、后固定销与相应孔的配合间隙不得大于0．3mm；
4．安装锯条后，锯条中心平面与锯架中心平面的平行度不得大于2mm；
5．锯架在达到900N拉力历经1min后，不应有永久变形，拉钉不得松动脱落；
6．钢板制锯架在达到900N张力时，侧弯不得超过1．8mm；
7．手柄握捏部位应光滑舒适；采用钢材、塑料、木料及合金等材料；
8．锯架表面不应有裂纹，锈渍、毛刺、剥落等缺陷，表面处理色泽一致；
9．锯条硬度应符合SG10-80中第6条表3中的有关要求；
10．锯条的技术要求应符合SG10的第2章的有关要求；
11．其它技术要求应符合GB5804-86的有关要求。

81013 剥线钳剥线范围：直径0．2-6mm的单股电线或排线；自动根据线径调整剥线尺寸，避免损伤电芯。

81014 钢丝钳 6．5吋，总长度165mm，QB/T2442．1标准。

81015 手锤 1．供学生敲击物体的手动工具；
2．规格：锤体重0．44kg；
3．材质：45～55优质碳素结构钢；
4．硬度：大头HRC≥48～55，小头HRC≥40；
5．锤体孔眼端正，轮廓清晰、表面不应有裂纹、折叠、缺口、凹凸不平、生锈等缺陷；
6．木柄采用材质坚韧的木材制作，并应平直圆滑，无裂纺、霉变、虫蛀，表面涂清漆；
7．榔头装柄后不得松动摇头。

81016 錾子长度不小于160mm。

81017 锉刀长度不小于180mm。

81018 三角锉刀长度不小于180mm。

81019 什锦锉长度不小于100mm；每套不少于5个。

81020 活扳手 1．型号规格：200mm；
2．材质：优质碳素结构钢3号，硬度：HRC≥45；
3．活板手的尺寸应符合GB4440表1的有关要求；
4．技术条件按GB4440第4章的有关要求。

81021 手剪全不锈钢材料；长度不小于160mm。

81022 直角尺钢制直角尺，规格600×50mm，长度600mm。

81023 高度游标卡尺高度游标卡尺0-200×0．02mm。

81024 电烙铁 60W，20W

81025 平口钳采用优质钢制成，长度不小于160mm。

81026 台钻台钻Φ1～Φ13mm

81027 手电钻 Φ1～Φ13mm

81028 钻头 Φ1～Φ13mm

81029 台虎钳 100mm

81031 砂轮机单相，300W，3000vpm

81033 钳工工作台 1．桌面板采用25mm防火板．加防静电皮，易于清洁，具有阻燃，耐磨等特点；黑色皮条封边；质感好耐磨性好，耐磨耐烫不变形；主架采用40×40mm的方管；
2．支架采用优质40×40mm无缝优制钢管，表面经过除锈、磷化、静电喷塑、高温固化等工序；具有防水、耐磨、耐高温功能；桌脚配有防护套，防止噪音和地板刮伤；
3．产品具有耐冲击、抗老化、抗氧化等特点，方便清洁、色调鲜明，符合国际环保要求。

81034 投影片绘制工具 1．直线鸭嘴笔：大、中、小号各一；
2．曲线笔，圆规（金属，应能夹持鸭嘴笔；不小于100mm）各一；
3．针笔：0．1、0．2、0．3、0．5、0．8毫米各一；
4．直尺500mm，三角板300mm；上色用毛笔，颜料等。

82 安全防护用具

82001 工作服 1．材质：涤卡；身长120cm，颜色为白色；
2．工作服具有一定的防静电，及防酸、碱及其他化学腐蚀的能力；
3．产品应做工精细，产品外观无破损、斑点、污物等缺陷；
4．产品规格以中号为主，大、小号规格的数量为20%；
5．产品所用材料应能满足日常穿用和中学实验室日常使用要求，具有一定耐穿性、牢固性和和舒适感。

82002 护目镜 1．用于实验教师防强光、眩光、紫外、激光，或是机械性伤害(机加工)；
2．护目镜镜片由高级光学树脂（聚碳酸酯）制成，透光率高，应达到97％，强度好，防摔，能遮挡各种强光、射线等辐射，且耐腐蚀，无屈光度；
3．镜片无波纹、无结瘤、疵点、无划伤等缺陷；
4．镜架具有一定的强度，且佩戴舒适；
5．配眼镜专用盒，并附擦镜布一块；
6．其它性能指标应符合国家及眼镜行业有关标准的规定。

82006 手套 1．产品为橡胶制品，长袖口带五指套；袖长不短于30cm．；
2．应耐强酸、强碱及氧化剂、还原剂等化学药品试剂的腐蚀，并结实耐用；
3．冬季不得发硬，夏季不得粘连；
4．各部位应完整严密，无开裂和小孔。

欧洲av网站_欧洲av在线免费观看_欧洲a级片_欧洲a视频_av黄色毛片_av黄色片
