產品詳細介紹
【使用范圍】：

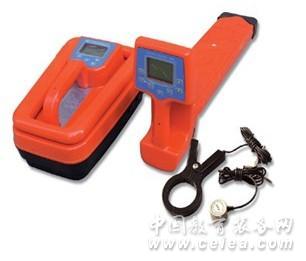

FZGX-2000型地下管線探測儀由一臺發射機和一臺接收機構成，用于地下管線路由的精確定位、深度測量和長距離的追蹤。FZGX-2000型地下管線探測儀采用了雙水平線圈和垂直線圈電磁技術，提高了管線定位定深的精度和目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。因而 FZGX-2000型地下管線探測儀在電信、網通、移動、聯通、鐵通、電力、自來水、煤氣、物探、石化和市政等行業得到了廣泛的應用。
【技術參數】：
a)
發射器指標
注入模式 ： 480Hz 31KHz
感應、鉗夾模式：
31KHz
輸出電壓： 0-400VP-P根據絕緣情況自動/手動調節
輸出波形： 正弦波
電 源： 12VDC 4AH
NI-NH 電池
最大輸出功率： 〉10W
b) 接收機指標
接收靈敏度： 1≤100μA@1M
對50HZ干擾防衛度：
≥100db
功 耗： <1.0W
供電電源： 12V 1.5AH NI-NH電池
最大測試埋深： 4.5米
測試埋深誤差： ±0.05h±5CM (h為光纜的埋深)
測試路由誤差： ≤5Cm
測試線路絕緣程度：
≤25MΩ
用注入法測試管線路由及埋深有效長度 不小于20Km (正常情況下)。
利用感應法測試線路路由及埋深有效長度 不小于3Km
(正常情況下)。
注:正常情況下指所測試的管線在上述測量范圍內沒有絕緣故障及其它干擾.
|
