产品型号：QJ44
产品代码：
产品价格：858
计量单位：台
折 扣 率： 0
最后更新：2012-12-28
关 注 度：2889
生产企业：富阳精密仪器厂
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍1.准确度等级：0.2级。
2.使用温度范围：5℃~45℃
3.测量范围：0.00001~1欧姆，基本量限0.01~11欧姆。
4.准确度：电桥在环境温度为20℃±10℃，相对湿度小于80%的条件下，在基本量限内。允许测量误差为：▏△ ▏＜＝a%Rmax（允许误差为滑线读数刻度4小格）
a………………………………….准确地等级（0.2）
Rmax……….................电桥读数的满刻（欧）
5.内附晶体管检流计：具有足够的灵敏度，在基本量限内，当滑线读数盘刻度变化4小格，检流计指针偏离零位不小于1格
6.电桥的工作电流为1.5~2V(内附电源为1.5V1号手电筒电池4节并联),晶体管检流计工作电源为6F229伏(两节并联).
7.仪器外形尺寸：270×230×140mm3
8.仪器重量：约3.5公斤Kg~4.5公斤
三.线路和结构

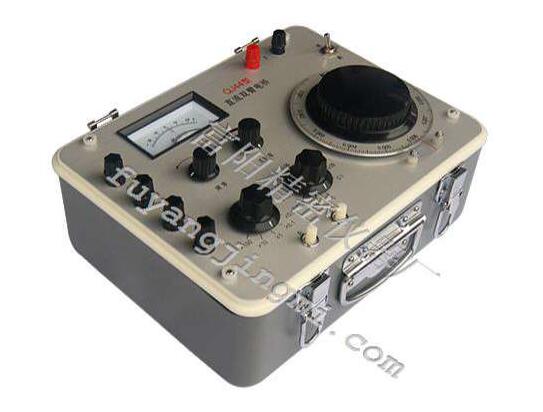

1QJ44双臂电桥面板位置图
（1）晶体管检流计工作电源开关
（2）滑线读数盘
（3）电桥外接工作电源接线柱
（4）步进读数开关
（5）检流计灵敏度调节旋钮
（6）检流计
（7）（11）被测电阻，电流端接线柱
（8）检流计电气调节零旋钮
（9）被测电阻，电位端接线柱
（10）倍率读数开关
（12）检流计通/断开关（按钮）
（13）电桥工作电源通/断开关（按钮）
四.使用方法
1.在电池盒内装入1.5伏1号电池2-4节或4-6节并联使用和2节6F229并联使用，此时电桥就能正常工作。如用外接直流电源1.5~2伏 时，电池盒内的1.5伏电池，应预先全部取出。
2.B1开板到“通”位置，等稳定后（约5分钟），调节检流计指针在零的位置。
3.灵敏度旋扭应放在最低位置。
4.将被测电阻，按四端连接法，接在电桥相应的C1 ，P1 ，C2，P2 的连接线柱上。
5.估计被测电阻值大小，选择适当的倍率位置，先按下“G”的开关，再按下“B”开关，调节步进读数，滑线读数，使检流计指针在零的位置上。如发现检流计灵敏度不够，应增加其灵敏度，移动滑线盘4小格，检流计指针偏离位越1格，就能满足测量要求。在 改变灵敏度时，会引起检流计指针偏离零位，在测量之前，应当随时调节检流计零位。
被测电阻按下式计算：
被测电阻值=倍率读数×（步数读数+滑线读数）
被测电阻范围与倍率选择按下表进行
倍 率 被测电阻范围（欧姆）
|
|
