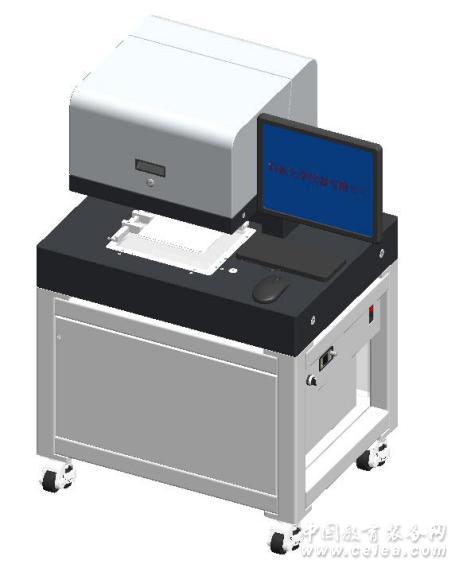

產品詳細介紹快速二次元檢測儀 PDSM-2
技術規格書
PDSM-2快速二次元通過顯微放大原理進行高精度、快速的平面工件尺寸測量。通過適當增減相機的數量，可以對平面工件的關鍵特征點之間的平面位置關系進行精密測量。同時，使用計算機進行數據測量，便于測量數據的管理。
一、設備特點：
1、大理石底座結構，擁有良好的穩定性。
2、高分辨率工業相機，擁有高品質的測量畫面。
3、采用專用LED平行光源 。
4、快速進行平面工件（主要是手機蓋板玻璃）的尺寸測量。
5、電腦自動保存數據，便于品質管理。
6、實現連續測量的同時并根據設置區間自動判斷合格/不合格。
7、在連續測量時系統自動保存測量的數據，并累計測量數目（合格數目/不合格數目）。
8、可自由增減相機數目（1-10），只對必要的關鍵點進行測試節省測量時間。
9、可以方便、快速的調整測量區域以應對不同尺寸玻璃測量工作的快速切換。
10、可額付費選配網格標準片，使用網格校準片確保設備的絕對精度。
二、技術參數：
項目 參數
測量范圍 長 124~200mm 寬 60~142mm 厚度 0.5~2mm
重復測量精度 ±5 微米
樣品固定后 4 小時數據波動 <5 微米
測量對象 平面工件（手機蓋板玻璃）
光源 專用 LED 平行光源
電腦 DELL 或其它品牌電腦
分析軟件 特制軟件
尺寸（本體） 800×600×1265mm
重量（本體） 大約 330Kg
電源 AC220V 3A
*溫度變化會影響到精密儀器的測量結果，建議客戶試用環境溫度變化在 2 攝氏度范圍之內。
三、配置清單
配置 數量
PDSM-2 測量本體 1 套
LED 平行光源 1 套（已安裝在 PDSM-2 本體上）
臺式電腦 1 臺，DELL 或其它品牌電腦
軟件狗 1 個（在主機上）
測量軟件 1 套(中文，已安裝在電腦上)
XP/WIN7 中文操作系統 1 套（已安裝在電腦中）
使用手冊 1 份，中文
網格校正板 額外付費選配(多臺設備只需配一塊校正板）
|
|
