单片机原理与应用课程是电类专业基础课之一, 在电子、通信、自动化及其他相关专业的课程中占有重要的地位。该课程具有很强的实践性, 实验是本课程重要的实践性教学环节。实践教学对加深学生对课堂上讲授内容的理解, 提高动手能力及独立分析问题和解决问题的能力具有重要的作用。

ITS-C51DK 是针对高职院校办学宗旨和教学特点研制开发的实验设备，采用美国Silabs 公司的增强型51 系列单片机C8051F340 作为核心控制器，我们针对C8051F340 单片机片上的全部资源，编写了所有功能的测试程序，对该单片机的性能做了全面的测试评估，使用方便。使用该开发套件能使学生迅速掌握C8051F340 单片机应用系统的软硬件设计，大大缩短了产品开发周期。

ITS-C51DK 可以选配LF RFID 模块、HF RFID 模块、UHF RFID 模块、433M 有源RFID 模块、2.4G 有源RFID（Zigbee）模块、传感器模块、各种扩展模块。

强大的C8051F340 单片机：

1. 高速流水线结构的8051 兼容的CIP-51 内核，最高48MIPS 执行速度；

 2. 全速非侵入式的系统调试接口（片内，C2 接口），不占用IO，仿真和下载都支持；

 3. 真正10 位200ksps 的多通道单端/ 差分ADC，带模拟多路器；

 4. 内部高精度的高频振荡器，精度满足USB 和串口通信；内部低频振荡器；4 倍时钟乘法器；外部晶体或RC 振荡器; 可在运 行时随意切换外部内部时钟源，或改变频率；

 5. 64K FLASH, 支持在系统编程，4532 字节片内RAM。系统时钟高达48M，绝大多数指令为单周期，与传统51 完全兼容。KEIL 开发环境；

 6. USB 2.0 通信接口，支持全速12Mbps 通信和低速1.5Mbps 通信，内部1K 字节的USB 缓存；

 7. 硬件增强型SPI，SMBus/IIC ，两个UART 串口，独立波特率发生器；

 8. 4 个通用定时/ 计数器，16 位可编程定时/ 计数器阵列，5 个比较/ 捕捉模块，片内看门狗；

 9. 具有5 个捕捉/ 比较模块的可编程计数器/ 定时器阵列；

 10. 片内上电复位，看门狗定时器，2 个电压比较器，VDD 监视器和温度传感器；

 11. 40 个IO，均可耐5V，两种输出方式，弱上拉或推挽；

 12. -40~85 度工业级温度范围；

 13. 2.7V~3.6V 工作电压，TQFP48 封装；

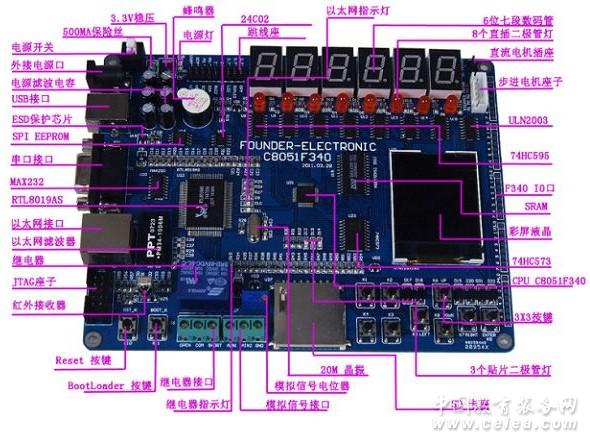

板上资源：

    MCU 为Silabs 公司C8051F340，64KB FLASH、(4096+256)B RAM、最高48MIPS 执行速度；外扩32KB SRAM( 选用IS62LV256, 速度70ns)，外扩64KB 串行FLASH ( 选用AT25F512,，也可以选用更大的FLASH）；

    2 路10 位AD 采样+ 模拟信号接口+ 模拟信号电位器，AIN1 到AIN2 输入信号量程0 ～+24.4V；

    2 路标准RS232 通讯接口；

    IIC 接口的EEPROM AT24C02( 可选更大容量的EEPROM)；

    IIC 接口的RTC 时钟，选用PCF8563, 带停电保护功能；

    3X3 矩阵键盘，蜂鸣器，LED 指示；

    1.8 寸彩色LCD 液晶屏，最高支持320×240；

     USB2.0 通信口，可以通过一根USB 线完成供电，下载程序；

    ESD 防静电保护芯片；

    高达1M 的SPI EEPROM 芯片；

    以太网接口+ 以太网滤波器+RTL8019AS；

     继电器+ 继电器指示灯+ 继电器接口；

     红外线接收器；

     JTAG（C2）调试接口；

     SD 卡座；

    3 个贴片二极管灯。直接通过IO 口控制灯的开和关；

    BootLoader 按键。通过该按键可以实现USB 下载编程，也可以完成中断实验；

    74HC573。标准的D 触发器，完成8 位总线转16 位总线功能；

    32K SRAM 存储器。该存储器直接挂到C8051F340 总线上，扩展单片机访问空间；

    7 片74HC595 静态的串转并芯片，把3 个IO 扩展到56 IO 口；

    ULN2003+ 步进电机座子+ 步进电机；

    直流电机座子+ 直流电机；

    8 个直插二极管灯，通过74HC595 串转并芯片控制；

    6 个独立的共阳数码管；

    500ma 自恢复保险丝；

     RFID 读卡器扩展接口。
