产品详细介绍

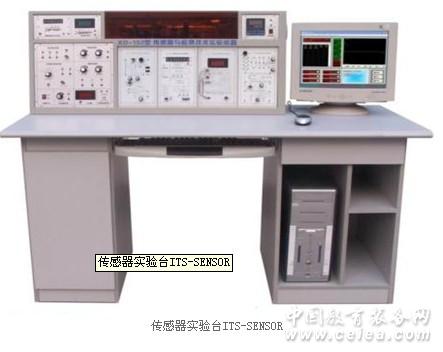

感器实验台ITS-SENSOR 是为传感器及相关学科的教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”“工程检测技术及应用”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
1. 主控制屏: 控制屏为铁质喷塑结构，实验用电设有漏电保护及熔丝短路保护，直流电源设置
短路保护电路，确保学生在误操 作后不会损坏设备并保证学生的人身安全。还提供专用电源、温度源、气源、振动源、转动
源、信号源、数据采集控制器, 各种测试仪表等。
2. 多路稳压直流电源：提供高稳定、小纹波系数±15V、＋5V、±2V ～ ±10V 可调、2V ～+24V 可调四路直流稳压电源。具有
过流保护及短路保护功能，可显示正常、故障状态。
3. 信号源：可调音频信号源0.4kHz ～10kHz；可调低频信号源1Hz ～30Hz。信号源采用大规模集成电路，电位器调频，具有稳幅、
失真小、频带宽、稳定可靠特点，数字化等精度显示，读数更精确、方便。
4. 转动源控制：控制转动源转速，2V~+24V 输出，数字式电压显示。
5. 等精度频率/ 转速表：可测量频率（具有内测与外测功能）、转速。采用高精度的等精度频率计，使在不同频率段保证一致的精度。
频率测量范围为1 ~100KHz, 转速测量范围为1 ~100000 转/ 分。
6. 直流电压表：测量范围为0 ～20V，量程为200mV ,2V，20V，四档直键开关切换，具有内测与外测功能，输入阻抗大，精度高，
三位半数显。
7. 温度源：控制温度源温度，采用高精度智能化PID 调节温度控制仪表控制。多种输入输出规格，人工智能调节以及参数自整
定功能，先进控制算法，温度控制精度0.5 级，温度<200℃( 可调)。<><200℃( 可调)。<>
8. 转动源：转动盘速度0 ～2400 转/ 分( 可调)，与光纤、光电、涡流、磁电、霍尔传感器等配合进行测速实验。
9. 振动源：振动梁采用双平衡式悬臂梁结构，梁端装有永久磁钢，振动梁频率1 Hz~30Hz( 可调)。共振频率12Hz 左右。
10. 气源：手动气压源0 ～20kpa，装有气压表。
11. 传感器固定架：装有螺旋测微器。
12. 计时器：0~9999s，精确到0.1s。
13. 数据采集卡及处理软件：采用USB 接口、12 位A/D 转换、采样速度10 万次/ 秒，采样速度可以选择。采样方式分单步采样、
定时采样、连续采样，具有虚拟仪表功能。提供的处理软件有良好的计算机显示界面，可以进行实验项目选择与编辑，数据
采集，特性曲线的分析、比较、文件存取、打印等功能，更注重根据不同信号设定采集的速率、定时单步采样周期。软件还
具备虚拟示波器功能。
14. 实验桌: 实验桌桌面主材料采用三聚氰胺贴面板，台面材料采用贴面防火板，造型美观大方。桌面有防火、绝缘、防水、防
污、耐磨等功能。实验桌设有两个抽屉，用于放置键盘和传感器元件、工具、连接线、资料等；实验桌右下方可放置计算机，
左下方可放置模块。
15. 处理电路模块
SM-1 公共模块：有移相器（Δφ±40°）、相敏检波器（0-360°C）、低通滤波器（FT ≤35Hz）组成。
SM-2 应变传感器实验模块：有应变式传感器原理图与处理电路原理图及各测试点。
SM-3 差动变压器实验模块：有差动变压器原理图与处理电路原理图及各测试点。
SM-4 电容式传感器实验模块：有电容式传感器原理图与处理电路原理图及各测试点。
SM-5 霍尔式传感器实验模块：有霍尔式传感器原理图与处理电路原理图及各测试点。
SM-6 压电式传感器实验模块: 有压电式传感器及原理图与处理电路原理图及各测试点。
SM-7 电涡流传感器实验模块: 有电涡流传感器原理图与处理电路原理图及各测试点。
SM-8 温度传感器实验模块: 有温度传感器原理图与处理电路原理图及各测试点。
SM-9 压力传感器实验模块：有压力传感器原理图与处理电路原理图及各测试点。
SM-10 光纤传感器实验模块: 有光纤传感器原理图与处理电路原理图及各测试点。
SM-11 气敏传感器实验模块: 有气敏传感器及原理图与处理电路原理图及各测试点。灯光显示浓度。
SM-12 湿敏传感器实验模块: 有湿敏传感器及原理图与处理电路原理图及各测试点。灯光显示湿度。
SM-17 热释电传感器实验模块：有热释电传感器原理图与处理电路原理图及各测试点。
|
