产品型号：VNY-FG01
产品代码：
产品价格：面议
产品编码：FG01
计量单位：套
折 扣 率： 0
最后更新：2013-12-19
关 注 度：4215
生产企业：广东唯康教育科技股份有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍▶ 产品概述：

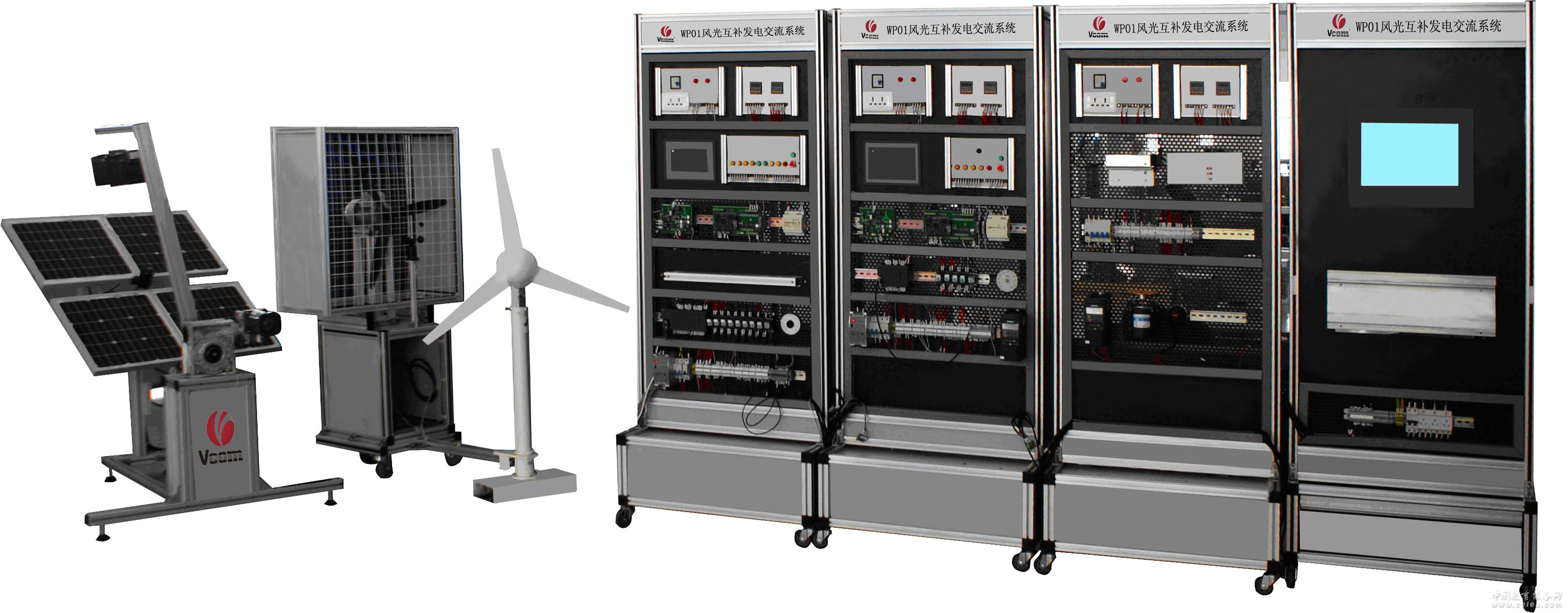

VNY-FG01型风光互补发电实训系统，由模拟光伏供电装置、光伏供电控制系统、模拟风力供电装置、风力供电控制系统、逆变与负载控制系统和监控系统组成。系统各部分通信模式连接，实现设备运行的实时状态监控，可熟练掌握光伏与风力发电系统的安装、调试、运行管理。面向中、高等职业院校、技工学校、系统培训机构等的电气工程以及自动化、组态监控技术、机电一体化、计算机控制技术、电力系统自动化技术、电子信息工
▶ 产品特点：
(1).季节气候变化的利用特性:一般冬季风大,太阳辐射强度小,夏季风小,太阳辐射强,风力与光伏起到了相互补充利用.
(2).全天候的发电特性:在白天太阳能最强小,风力会比较小,而在晚上太阳降落时段,光照变弱,由于地表温差变化大,加强了气流旋流,风力发电系统能发挥到最佳状态运行.有风又有太阳时,两者都同时发挥作用.跟其他能源发电系统对比，风光互补发电的利用率最高、环保、维护率低等优点。
（3）本实训系统的功能配套完全，集合多类专业应用技术，让各专业的学生能够探究到其他专业技术的应用。
（4）实训系统不但让学生认识到发电的基础原理，且能引领学生对系统的研发、配套元件的选型、运行过程的检测与分析，通过系统的实训，培养学生的自主研究、设计，挖掘学生对未来新能源应用的创新思维。
▶ 技术参数：
工作电压：AC220V±10% 50HZ 整机功率：3KW
工作环境：温度-5℃～40℃ 湿度：<80%(25℃) 海拔：<4000m
▶ 实训内容：
风光互补发电：
1．光伏发电装置、风力发电装置的原理学习。
2 、太阳能控制部分实训 ：太阳能电池原理、太阳能光伏能量转换、环境因素对光伏发电的影响，光伏控制器的工作原理，光伏控制器充、放电保护。
3 、风力发电部分的实训：风力发电机能量转换原理、风力发电控制系统对风速、风向的控制，以及保护功能、风力发电机机构部分的选型设计、安装和调试连接。
4 、逆变与负载部分的实训：逆变器能量转换的工作原理、逆变器输入、输出电能质量的测试与控制，负载输出的过压、过载、短路等保护控制。
5、 基于PLC对太阳能两轴跟踪系统、风力能量转换装置的程序设计。
6、 嵌入式控制单元对光伏电池组件、风力发电机最大功率跟踪的控制。
7 、组态监控系统与各部分控制器的通信、发电系统运行实时状态监控的程序设计
▶ 配置清单：
序号 名称 主要部件、器件、规格 数量 备注
1 模拟光伏供电装置 1600×1000×1500mm 1台
2 模拟风力供电装置 1550×1850×1500mm 1台
3 光伏供电控制系统 800×650×2000mm 1台
4 风力供电控制系统 800×650×2000mm 1台
5 逆变与负载控制系统 800×650×2000mm 1台
6 运行监控管理系统 800×650×2000mm 1台
7 可编程控制器 西门子S7-200 2个 CPU226/CPU224各一个
8 太阳能电池板 20W（单晶） 4块
9 触摸屏 MCGS TPC7062 2个
10 嵌入式控制单元 ARM Cortex-M3 STM32芯片 2个
11 平板显示器 15寸 1台
12 监控软件 力控Forcecontrol 6.1 1套
13 逆变器（500W） DC12V/AC220V 1个
14 变频器 台达AC200V 0.4KW 1台
15 万用表 UT33D 1个
16 安装、调试工具 铝合金工具箱 1箱
17 手持数字示波表 UTD1025CL 1个 选配
18 调试电脑 14寸笔记本 1台 选配
19 打印机 HP Deskjet 1000 1台 选配
20 线号打印机 LK-320 1台 选配
21 安装调试耗材 焊锡、条码管、PVC槽、BVR线材等 1批
22 风光互补发电实训系统实训指导书 电子版 1份
23 教学视频 光盘 1张 |
|
