產品型號：WM-MC-6030
產品代碼：
產品價格：1300000
計量單位：套
折 扣 率： 0
最后更新：2014-02-18
關 注 度：4276
生產企業：武漢威士訊信息技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹3.1、產品特點

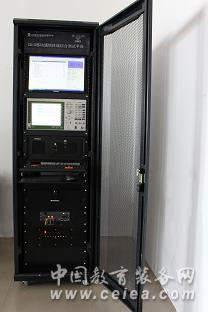

WM-MC-6030移動通信基站創新開發平臺是一套全商用級的移動通信系統實驗平臺，真實的構建了一個2G/3G/4G基站。在該基站建立的網絡中，移動終端在脫離公網的情況下，實現網內語音通信、短信收發、視頻通話、高速數據下載等業務。
本系統幫助學生認識2G/3G/4G移動通信系統的基站組成原理、接入網架構、業務流程、網絡配置與優化、空中接口協議實現以及2G/3G/4G手機設計、測試與維修、應用程序開發、物聯網應用等知識，培養出能夠充分滿足市場需求的2G/3G/4G人才。
移動通信基站創新開發平臺采用不同制式的基站可支持不同的制式系統（2G/3G/4G）。
支持信令分析，能完整清晰的再現終端入網流程、尋呼流程、鑒權流程、切換流程、位置更新流程、關機流程等通信流程和信令交互過程，使學生真實了解協議實現的過程與原理；
支持多人操作，一個基站可同時支持20個終端進行語音、視頻、數據等業務，通過增加系統單元可增加用戶數量，平臺可通過復用的方式可使多用戶對系統進行設置和測試，有效的提升了實驗平臺的利用率。
平臺通過對網絡協議接口、電路接口、操作系統等標準化工作，構建一個完全開放的實驗平臺。
3.2、技術指標
模塊 性能指標
系統單元 主控模塊 Pentium E5400，DDRII2G,320G,945芯片組
2×USB,2×ATA,Windows XP操作系統
天線模塊 頻段范圍：800MHz~1200MHz，800MHz~2400MHz
輸出阻抗：50Ω
發射模塊 頻段范圍：2010MHz~2025MHz
最小頻率步進：800KHz
頻率誤差：±0.05ppm EVM:﹤12.5%
P-CPICH功率準確度：±0.5dB
碼道功率控制動態范圍：﹥30dB
碼道占用帶寬：1.65MHz
接收模塊 頻段范圍：2010MHz~2025MHz
最小頻率步進：200KHz
接收靈敏度電平：－113dB
基帶模塊 傳輸速率：AMR 12.2K/CS64K/PS 64K/PS 384K
時隙配置：支持5:1,4:2，3:3，2:4,1:5配置
光接口速率：1.25Gbps/2.5Gbps
光接口通道：3個 誤碼率﹤10-7
機柜 19”1800×600×600mm（高×寬×深）
電源模塊 4路輸出電壓：＋48V/＋12V/＋7V/－7V
功率：450W
3.3、產品功能
接入網架構實驗
2G/3G/4G無線接入基本原理。
終端和基站建立通話實驗。
2G/3G/4G移動通信系統網絡架構。
接入網（UTRAN）架構(3G)實驗。
接入網（E-UTRAN）架構(4G)實驗。
RNC功能實驗(3G)。
Node B 功能實驗(3G)。
eNode B功能實驗(4G)。
BBU 功能實驗。
RRU功能實驗。
Iub接口協議實驗。
Ir接口協議實驗。
Uu接口協議實驗。
鏈路協議追蹤與分析
小區建立流程追蹤與分析。
系統消息廣播流程追蹤與分析。
手機入網流程追蹤與分析。
尋呼流程追蹤與分析。
呼叫流程追蹤與分析。
鑒權流程追蹤與分析。
切換流程追蹤與分析。
位置更新流程追蹤與分析。
手機關機流程追蹤與分析。
業務及流程追蹤與分析
手機主叫流程追蹤與分析。
手機被叫流程追蹤與分析。
手機短信流程追蹤與分析。
可視電話流程追蹤與分析。
高速下載流程追蹤與分析。
網絡規劃與優化
系統廣播消息規劃與優化。
頻率規劃與優化。
擾碼規劃與優化。
功率參數規劃與優化。
切換參數規劃與優化。
鄰區參數規劃與優化。
詳細方案請咨詢：王先生18627113075 027-87748533 ，www.wisemeasure.net。 |
|
