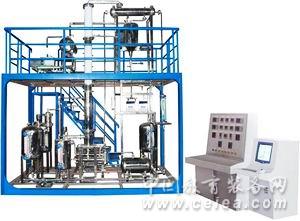

产品详细介绍江苏昌辉TJLSX-A填料精馏实训设备
一、 系统组成及特点
精馏操作的依据是利用液体混合物中各组分挥发能力的差异（即在相同温度下各组分饱和蒸汽压的差异），在热能驱动下，使液体混合物形成气液两相，气液两相在相互接触中传热、传质，结果易挥发组分（轻相分）在气相中增浓，难挥发组分（重相分）在液相中浓缩，从而实现液体混合物的分离。系统由精馏实训装置对象、钢质安装框架、就地仪表电器操作台、倾角嵌入式就地计算机控制台、就地智能仪表控制上位监控软件（以工控组态软件为平台）、外置配套设备等组成。系统特点如下：
1) 装置运行介质为乙醇-水体系。
2) 可自动设置故障点，实训学生的排障能力。
3) 机械设备配置：精馏塔体、再沸器、原料罐、成品罐、回流罐、冷凝循环水箱、进料预热器，进料温度加热器，塔顶列管换热器，塔底产品冷凝器，附属管道及阀门。
4) 动力输送设备：不锈钢离心泵、计量泵、循环泵。
5) 检测配置：再沸器温度自动控制，进料流量自动控制，回流罐液位自动控制，回流流量自动控制，塔顶产品流量自动控制，冷凝水流量控制，进料温度自动控制，进料浓度自动控制。塔板温度检测，塔压降自动检测，塔釜液位自动检测。塔顶冷凝水联锁再沸器加热；原料液预加热与进料泵联锁；流量检测及压力检测要求：自动检测及就地检测冗余设置。
6) 就地显示检测控制仪表：厦门宇电AI仪表。
7) 就地智能仪表电器控制台（含嵌入式工控机位）：钢制喷塑内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。
二、 系统功能及训练目标
1、 了解精馏塔的结构，熟悉精馏塔的工作原理、基本结构及物料流程。
2、 通过高硼硅玻璃观察传质过程全貌，学会和掌握测定精馏塔的全塔效率和单板效率。
3、 可以完成全回流和部分回流各种条件下精馏操作实验。
4、 掌握精馏塔的操作方法。观察和测定精馏塔中灵敏塔板的温度变化。
5、 了解精馏塔控制时需要检测及控制的参数、检测位置、检测传感器及控制方法。
6、 学习掌握精馏塔智能仪表控制系统软硬件控制知识。
7、 工艺流程图的识读与表述；熟悉现场装置及主要设备、仪表、阀门的位号、功能、工作原理和使用方法；按照要求制定操作方案；检查流程中各设备、管线、阀门是否处于正常开车状态；引入公用工程（水、电、汽）并确保正常；装置上电，检查各仪表状态是否正常；动设备试车。
8、 能改变进料流量、塔釜温度到指定值并重新建立正常操作。
9、 按照要求巡查各温度、压力、流量并做好记录，能及时判断各指标否正常。
10、 按照要求巡查动设备（水泵）的运行状况，确认并做好记录。
11、 观察正常操作时精馏塔的操作状况，并指出可能影响其正常操作的因素。
12、 能按正常操作调节进料流量及塔釜温度。
13、 能测定精馏塔的全塔效率。
|
|
