矩阵式混音器 6进3出

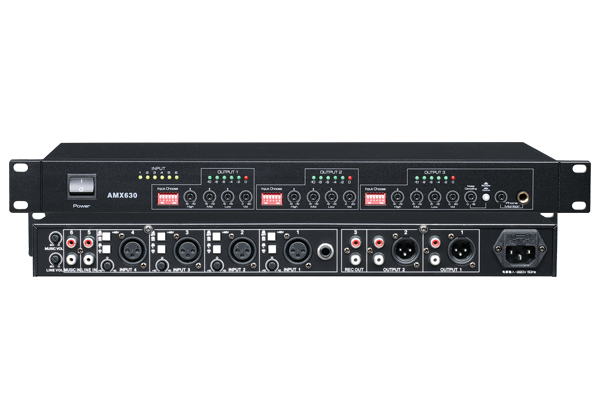

AMX630

          本混音器具备6组9路输入，3组8路输出，6组输入可通过拨码开关自由编组成3组输出，使用灵活，又避免了数字矩阵繁复的调试，以及昂贵而又冗余浪费的功能。同时由于是对模拟信号的直接处理，还避免了数模模数转换所带来的音质损失，高度保留声音的原汁原味。

          本混音器从工程实际应用需要出发，各路输入输出均提供了丰富的接口形式，从平衡式的卡侬头，莲花头，到6.35的大二芯麦克风头，一应俱全；卡侬输入口还提供48V幻象供电选择模式和输入电平适配选择开关，每路独立的音量控制，专用带环境噪声消除功能的的录播输出接口，尽力满足可能面对的应用需求。



一、整机功能机技术参数

1.供电方式: AC 220V～ 50Hz

2.1路6.35大二芯麦克风输入接口

3.4路带幻像48V供电卡侬输入接口

4.每路麦克风独立灵敏度调节

5.独立幻像48V供电开关

6.每路麦克风输入电平高低选择开关

7.一组两路LINE输入RCA莲花口

8.一组两路MUSIC输入RCA莲花口

9.独具一组两路录播音频RCA输出口

10.两组可同时提供两路莲花和一路卡侬两种接头的输出口

11.供录制输出信号具备主动环境噪声消除功能

12.每组输出独立提供音量和音调调节

13.录播音频输出口特别提供消噪功能调节和6.35监听输出口

14.每组输出提供6段电平指示灯

15.每组输出均提供所有6组输入信号选择开关，自由输出任意组合的输入信号

16.前面板提供每组输入的状态指示灯

17.自动电平适配调节

18.开机电平可调淡出淡入

19.提供3路编组输出

20.输入阻抗：

    麦克风：8KΩ

    ΜUSIC输入：20KΩ

    LINE输入：20KΩ

21.输出阻抗：

    平衡：200Ω

    LINE：200Ω

    REC：200Ω

22.输入灵敏度：-32dB ~ -56dB

23.功耗：消耗功率20W

24.尺寸：430mm×188mm×45mm



二、环境噪声消除模块技术参数

1.频率响应  ：5Hz-40kHz

2.带宽   ：0.35Hz-170kHz

3.最大电平  ：+22dBu

4.失真+噪声 ：<0.2%@1kHz

5.互调失真  ：<0.2%SMPTE

6.噪声   ：<-94dBu

7.动态范围  ：114dB

8. CMRR     ：>45dB

9.门限   ：-60至+15dBu

10.噪声门    ：<100 微秒

11.调试方式：自适应，一键操作
