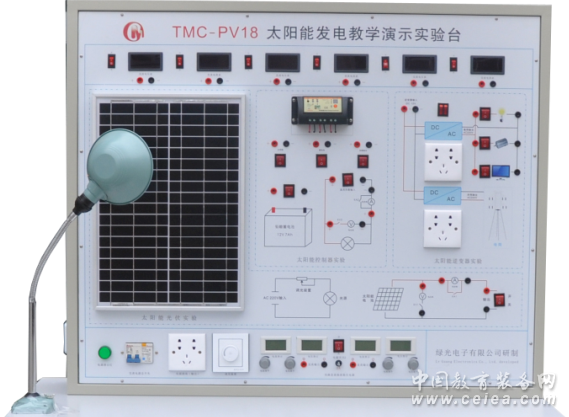

产品详细介绍TMC-PV18太阳能发电教学演示实验台
一、产品概述
太阳能光伏发电具有无枯竭、无公害、资源分配广泛等优点。在太阳能路灯、太阳能草坪灯、太阳能庭院灯等以及通信和工业中应用的微波中继 站、光缆通信系统、水文观测系统、气象和地震台站等中得到了广泛的应用。
TMC-PV18太阳能发电站教学演示实验台主要是针对职业院校实训教学需求研制，帮助学生理解太阳能光伏发电原理，学习工程应用技能。适用于广大高等院校、高职院校的电气工程及自动化、机电一体化技术、计算机控制技术、电力系统自动化技术、电子信息工程和能源动力及新能源生产企业等领域
二、产品特点
*1. 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
2.工程实用价值强，所采用的电池板、智能控制器、蓄电池、路灯、警示灯均与现场应用中一样，可使学生深刻理解太阳能光伏发电的现场应用。
3.整个实训装置的各个部分是完全独立的，学生在实训过程中可完全根据自己对太阳能光伏发电应用的理解自己动手连接。
4.采用标准工业用电池板
*5.光源采用汞灯光源，发光强度亮均匀等特点。
三、技术指标
1. 多晶硅太阳能电池组
（1）峰值功率：30W
（2）最大功率电压：17.5V
（3）最大功率电流：1.95A
（4）开路电压：22V
（5）短路电流：2.2A
（6）安装尺寸：622×550×18mm
2.太阳能控制器
（1）使用单片机和专用软件，实现智能控制，自动识别24V系统。
（2）采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充
电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄
电池寿命。
（3）多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
（4）具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
*（5）浮充电温度补偿功能。
（6）使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池
（1）自放电率低
（2）使用寿命长
（3）深放电能力强
（4）充电效率高，工作温度范围宽
4.离网逆变器：正弦波逆变器
（1）纯正弦波输出(失真率<4%)
（2）输入输出完全隔离设计
（3）能快速并行启动电容、电感负载
（4）三色指示灯显示，输入电压,输出电压，负载水准和故障情形
（5）负载控制风扇冷却
（6）过压/欠压/短路/过载/超温保护
5．负载技术参数
（1）直流负载包括：LED灯，风机等
（2）交流负载包括：节能灯和交流电机等
6.并网逆变器
并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表
完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
8.工作环境：环境温度：-10℃～40℃
相对湿度：﹤85﹪（25℃）海拔﹤4000m
四、教学实训项目
1.太阳能光伏板能量转换实验
*2.接反保护实验
3.环境对光伏转换影响实验
4.太阳能电池光伏系统直接负载实训实验
5.光伏控制器的工作原理实验
6.控制器对蓄电池的过充保护实验
7.控制器对蓄电池的过放保护实验
8.并网型逆变器工作原理实验
9.夜间防反充实验
10.离网型逆变器工作原理实验
11.独立光伏发电实验
12.光伏并网实验
*13.太阳能LED\节能灯照明实验
14.交流电机实验
五、产品配置清单
序号 名 称 数量 单位
1 多晶硅太阳能电池板 1 台
2 离网逆变器 1 台
3 并网逆变器 1 台
4 太阳能控制器 1 台
5 蓄电池 2 只
6 直流负载（led显示与风机） 1 套
7 交流负载（交流单相电机与灯泡负载） 1 套
8 数字式交直流电压电流表 6 只
9 人造光源 1 台
10 实验平台（1.2） 1 台
11 按键，开关模块 2 块
12 双路稳压电源 1 台 |
|
