產品型號：TMC-2B
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-06-12
關 注 度：5144
生產企業：東莞綠光新能源科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

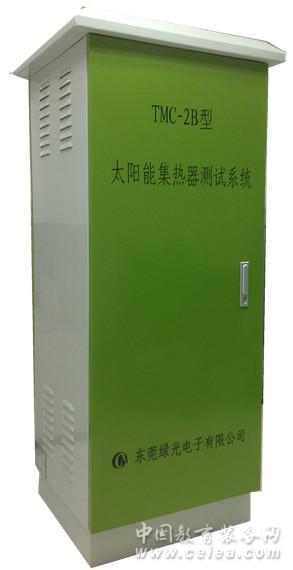

產品詳細介紹TMC-2B型太陽能集熱器熱性能測試系統
一、概述
國家對可再生能源太陽能產業的大力支持和產業的健康良性發展非常重視，應用產品也不斷的增多和增強，針對太陽能光熱應用產品的檢測、教學及研究顯得十分重要，然而太陽能集熱器又是決定太陽能光熱系統熱效率性能的關鍵集熱部件，因此其質量的好壞對太陽能光熱系統的應用產品發展起著決定性的作用，因此對產品的質量要求極高，檢測難度很大，因此對太陽能集熱器測試設備的精度和控制精度、智能化要求非常重要。我司根據國家標準要求和多年生產太陽能檢測設備的經驗，特推出TMC-2B型太陽能集熱器測試系統，該產品的主控系統采用MISUBISHI可編程程序系統、高精度溫度、流量自控系統和人機對話模式等技術，進行自動控制與檢測，不需要測試人員在戶內和戶外的來回跑動式測試，
具有測試精度高，性能穩定，勞動效率高等方面特定。并得到國內外多家用戶的使用與認可，是目前為止國內最為先進的太陽能集熱器測試系統。該設備已廣泛應用在太陽能生產廠、太陽能檢測中心、產品質量檢驗機構和大中專科研院所等對太陽能測試和研究的使用。
二、測試產品類型
1．平板型太陽能集熱器
2. 真空管太陽能集熱器
三、測試方法及內容
（1） GB/T4271-2007太陽能集熱器熱性能試驗方法
（2） GB/T17581-2007真空管型太陽能集熱器技術試驗方法
（3） GB/T6424-2007平板型太陽能集熱器技術試驗方法
四、產品測試功能
標 準 熱性能（GB/T4271-2007）
功 能 瞬時效率
瞬時效率特性
瞬時效率方程式
入射角修正系數
入射角修正系數圖
時間常數
時間常數關系曲線
兩端壓力降落
五、TMC-2B型太陽能集熱器熱性能測試儀技術指標及系統配置
太陽能集熱器熱性能測試是決定集熱器光熱轉換效率的首要條件，若熱性能不合格，則說明光熱轉換效率不好，達不到設計和國家標準要求，那么其它的耐久物理試驗項目則不予檢定。因此對設備要求的精度較高，難度很大。下面將系統中各組件介紹如下：
A、TMC-2B型太陽能集熱器熱性能測試儀技術指標及特點
測試要素 技 術 指 標
太陽輻射 A.通 道 數:標準2通道（總輻射，散射輻射） B.測量范圍:0～2000W/m2
C.測量精度: ＜5% D.顯示分辨率:1 W/m2 E.顯示內容:瞬時值，日累計量等
溫度 A.通道數:3-5路 B.測量范圍 0～100℃ C.測量精度:±0.1℃ D.顯示分辨率：0.1℃
環境溫度 A.通道數:1路 B.測量范圍 -40～80℃ C.測量精度:±0.1℃
D．顯示分辨率：0.1℃,不銹鋼封裝,￠4×40mm,全密封,防腐,防水，配防輻射通風罩
環境風速 A.通道數:1路 B.測量范圍:0～60m/s C.測量精度:±0.5m/s D.顯示分辨率：0.1 m/s
質量流量計 A.通道數:2-4路 B.測量范圍:0～0.2kg/s
C.測量精度: 0.2%( 0.02-0.2 kg/s ) D.耐水溫：-40～150℃ E.工作壓力：0-25Mpa
F.顯示及輸出：2路電流信號輸出，實時顯示瞬時值、累計值、密度和溫度值）
G. 防爆等級：Exib(ib)ⅡBT2- T5
壓力傳感器 A.通道數:2-4路，B.壓力范圍：0～0.1MPA，C.測量精度：＜50PA, D.耐水溫：0～120℃
增 壓 泵 德國威樂增壓泵，具有耐高溫，低噪音，不易生銹，徹底解決渦流式水泵的雜質堵塞
問題. 功率：95W 最大揚程：9m 最大流量：2.1噸/小時
太陽能集熱器測試系統主機 軍工級電路板，高性能微處理器為主控CPU，大容量數據存儲器，數據采樣率高于0.5秒/通道，控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
A．輸入阻抗：大于傳感器的1000倍或10MΩ中的較大值
B．最小分度不超過規定準確度的兩倍
外觀尺寸: 305×131×342（mm）
C．數據存儲容量:10000條數據
D．數據存儲及顯示內容:時間，太陽輻射（瞬時功率，日累計量），溫度（環境溫度，各路水溫），風速，流量和管路壓力等信息。
E．標準RS232通訊接口與管理微機有線連接（特殊接線方式通訊距離達200米），實時傳送采集數據，并可下載數據存入電腦軟件上。
F．具有流量和太陽輻射功能參數設置等功能選擇
B、控制系統檢測配套設備及指標：
1.TMC-HWL恒溫恒流測試柜技術指標及特點
TMC-HWL恒溫恒流測試柜是完成太陽能集熱器熱性能和太陽能集熱器耐久物理試驗測試的最核心部件。根據GB/T6424和GB/T17581、GB/T4271-2007標準要求，在測試太陽能集熱器的熱性能（穩態）和參數耐久物理性能(耐壓、空曬、外熱沖擊、淋雨、內熱沖擊、耐凍)參數的水溫和流量、壓力都有嚴格的要求，被測試的太陽能集熱器產品與太陽能集熱器熱性能和耐久物理試驗(耐壓、空曬、外熱沖擊、淋雨、內熱沖擊、耐凍)測試儀的傳感器安裝在實驗臺上才能完成對集熱器的測試。恒溫恒流測試柜可保證向太陽能集熱器入口流入恒定的溫度，流量和壓力的水量。并且流入恒定的溫度，流量和壓力還可根據要求任意調整，滿足太陽集熱器準穩態瞬時效率測試要求和太陽能集熱器耐久物理試驗(耐壓、空曬、外熱沖擊、淋雨、內熱沖擊、耐凍)要求。
測試時，通過按鈕實現對送水泵（德國威樂）、循環水泵（不銹鋼）、制冷機、加熱器、流量控制儀的控制，可實現對系統進行自動控制，為太陽能集熱器提供試驗用水。
（1）溫度的恒定與控制：在系統中串接兩極溫度PID（進口）調節器。第一級為換熱器（制冷裝置），設置在真空管太陽集熱器出口處，用于將工質溫度調至設定值之下。第二級為電加熱器（分為三級PID控溫裝置，第三級穩定度±0.1℃），設置在恒壓水箱與太陽集熱器進口之間，用于調節工質進口溫度至設定值（0℃～100℃任意調整）
通過溫度調節儀控制固態繼電器的輸出，來控制加熱棒的加熱和制冷機組的制冷溫度；通過溫控儀控制冷凍機的啟停；以保證測試水箱溫度的恒定 。
（2）流量的恒定控制：該流量恒定控制具有自動控制和手動控制2種功能。可互這切換。太陽能集熱器的進水流量由流量控制儀、不銹鋼恒壓罐、穩壓壓泵來控制高質量流量計，通過控制兩通電動調節閥來自動控制閥門的開啟度，保證流量穩定性在±1%以內。在真空管太陽集熱器出口處和其他可能積聚空氣的地方應設置放氣閥，管路設有穩流裝置，時刻保證試驗其間的穩流要求以保證太陽能集熱器進水流量的恒定，真正達到控制要求。
(3)技術參數：
1、溫度控制范圍： 5℃～100℃，精度：±0.1℃
2、溫度穩定范圍：10℃～80℃，精度：±0.1℃
3、流量控制范圍：0～0.2kg/s，精度： 0.2%-1%
4、壓力控制范圍：0～2.5MPA， 精度：＜50PA
5、供 電 電 壓: 220-380V（±10%），50Hz(±2%)
6、外觀尺寸及重量：金屬外殼910m×730m×970cm
7、重 量：90Kg
8.材質：SUS201，表面噴塑處理。具有防水防曬防腐能力。
（4）送水泵：采用德國威樂增壓泵，具有耐高溫，低噪音，不易生銹，徹底解決渦流式水泵的雜質堵塞問題
功率：95W 最大揚程：9m 最大流量：2.1噸/小時
（5）、管道隔熱保溫
為了保證溫度損失最小，從流量計出口尤其是放置感溫元件的彎頭或混流器到真空管太陽集熱器進口之間距離應盡可能短，并充分保溫隔熱。同時，在真空管太陽集熱器出口處，尤其是放置感溫元件的彎頭或混流器處，亦應充分隔熱保溫。采用2層保溫措施，即美觀又耐用。
（6）、兩端壓力降落測量
為了自動測量太陽能集熱器進出口壓力，完成壓力降落試驗要求。系統設置2路高精度壓力傳感器，安裝于集熱器進出口端，與軟件連接自動生成集熱器壓力降落曲線。
2、TMC-XT2旋轉測試臺指標及特點
GB/T4271-2007太陽能集熱器熱性能試驗方法的太陽入射角修正系統功能要求，測試時需將太陽能集熱器安裝于旋轉測試臺上，在測試時將其調整到與太陽對應的相應角度，因此須配置此旋轉臺配合使用。
1)、結 構：鋁合金材質+鋼制傳動結構，表面噴塑處理，防腐能力強，手動二維旋轉方向,機械定位，并可橫向按需調節之功能。
2)、承載重量：500Kg
3)、測試臺面尺寸：3m×2m （可同時安放兩臺集熱器）
4）、旋轉角度:上下:0～90度,左右:0～360度
5）、整體重量: ＜190Kg
6）、開放式結構，不遮擋真空管太陽集熱采光面，不妨礙真空管太陽集熱器及其進出口的隔熱保溫，不影響空氣沿真空管太陽集熱器各自由流動。真空管太陽集熱器的最低邊離的地面應不低于0.5m。在屋頂上進行試驗時，臺架距屋頂邊緣應大于2m, 小沿建筑物墻面上升的熱氣流的影響。
7）、日晷: 根據標準要求集熱器與太陽入射角成各種角度,用日晷與旋轉測試臺配合完成。其中用日晷監測太陽的位置（出廠前已對日晷進行標定，刻度盤有集熱器測試所需專業（0，15，30，45，50，60）刻度標號）。
3. TMC-PLCB型自動控制儀：該主控系統采用MISUBISHI可編程程序系統、高精度溫度和流量自控系統所組成,具有點觸摸操作和人機對話操作（遠程軟件控制）2種操作測試功能。是完成整個系統測試的中心神經樞紐，發出各種測試指令，并且各種測試指令互鎖。配合TMC-KZ2系統控制柜完成制水和測試功能，以達到測試所需的穩態工況。真正實現高性能，高穩定和低勞動強度、低故障率的智能化測試的需求，從而保證了測試的可靠性。
（1）溫度及流量通道數：各1路 （2）控制精度：±0.1℃ （3）水溫檢測精度: ±0.1℃ （4）控制通道：14通道
4、TMC-KZ2型太陽能集熱器系統控制柜指標及特點
太陽能集熱器系統控制柜是將測試儀器與檢測配套設備中的控制部分集成一體的綜合自動控制裝置，其采用可編程程序控制技術對恒溫恒流測試柜,送水泵, 測試泵、電磁閥、制冷裝置與加熱裝置和其他控制儀等設備進行集中測試與控制。使檢測過程自動進行，減少人為因素，提高測試精度和提高工作效率。
1）、控制臺結構：不銹鋼制結構，表面噴塑處理，室外全天侯工作結構,測量儀器嵌入式安裝，
2）尺 寸：1570×620×660。
3）、系統供電：380V（±10%），50Hz(±2%)
4）、控制方式：人機對話和點觸摸進行控制，自動運行狀態
5）、由中間繼電器和接觸器組成控制邏輯開關，實現各路工作 切換
6）、通過微機通訊接口實現測試儀器的數據共享，同時發出控制信息
7）、安全保護功能，負載過流過溫，自動斷電. 具有高低水位報警及自動斷水功能，板式換熱器中是否有水流動，具有制冷機的保護功能。
5、TMC-CS2儲水箱指標及特點
在太陽能集熱器測試時，試驗要求用水儲于水箱內，由控溫裝置將水溫調到要求溫度，循環系統保證各點溫度一致，滿足實驗要求，水箱尺寸可根據實驗數量而定，兩臺儲水箱交替循環使用，提高實驗效率，節約用水資源。
1)、材 料：304不銹鋼材質（食品級飲用標準）
2）電磁閥：3路/套，高溫型，完成上水、放水、加熱制冷
混水和測試的自動化控制和操作。
（1）進口配件國內組裝 （2）泄漏量為零 （3）最高動作頻率：5次/秒 （4）工質溫度：-9-120℃
3)、結構尺寸：圓型水箱，雙層保溫結構，聚氨酯保溫材料與水箱一體成型直徑：內桶厚度:0.8mm,外桶厚度:0.5mm(尺寸可根據要求定制)
4）、容 量：0.6m3
5）、加熱器安裝接口：3路，功率6KW
6）、上下限水位報警接口：3路
7）、上下水泵接口:2路
C. 太陽能集熱器測試系統控制測試軟件系統指標：
（1） 軟件符合（GB/T4271-2007 、GB/T17581-2007、GB/T6424-2007 ）等國標要求，在windows2000以上環境即可運行。
（2）采用人機對話模式，具有操作控制、參數設置、測試參靈敏和報表計算等功能。
（3）實時與戶外控制系統和數據處理系統相連接，實時進行測試指令的發布控制和實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），實時顯示測試結果，計算并繪制太陽集熱器準穩態瞬時效率曲線圖，集熱器時間常數和入射角修正系數，與打印機相連打印檢測報告，數據存儲格式為EXCEL標準格式可供其它軟件調用。
六、系統配置及產品報價：
1.TMC-2B型太陽能集熱器熱性能測試系統（測1臺熱性能參數）
序號 名 稱 型 號 數 量 單位
1 太陽能集熱器測試儀主機（可擴容型） TMC-2B 1 臺
2 太陽總輻射傳感器 TBQ-2C 1 臺
3 精密溫度傳感器 PTWD-2A 3 只
4 太陽散射輻射表 TBF-1 1 臺
5 環境溫度傳感器 PTWD-2AF 1 只
6 數字風速傳感器 PY-FS01 1 臺
7 質量流量傳感器（2路輸出） DMF-13B 1 臺
8 壓力傳感器 AP-110 2 臺
9 太陽能集熱器測試系統控制測試軟件 TMC-2B 1 套
10 自調式傳感器支架 TMC-ZJ2 1 臺
11 旋轉測試臺 TMC-XT2 1 套
12 日晷 TBS-2C 1 臺
13 恒溫恒流測試柜 TMC-HWL 1 套
14 儲水箱 TMC-CS2 2 套
15 連接管路及配件電纜 標準 1 套
16 太陽能集熱器系統控制柜 TMC-KG2 1 臺
17 自動控制儀 TMC-PLCB 1 套
18 水位傳感器（含轉換裝置 ） SF-1 3 臺
19 板式換熱器 1 套 |
|
