产品型号：JY-8702
产品代码：
产品价格：
折 扣 率： 0
最后更新：2014-06-30
关 注 度：3565
生产企业：杭州金鹰场馆设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

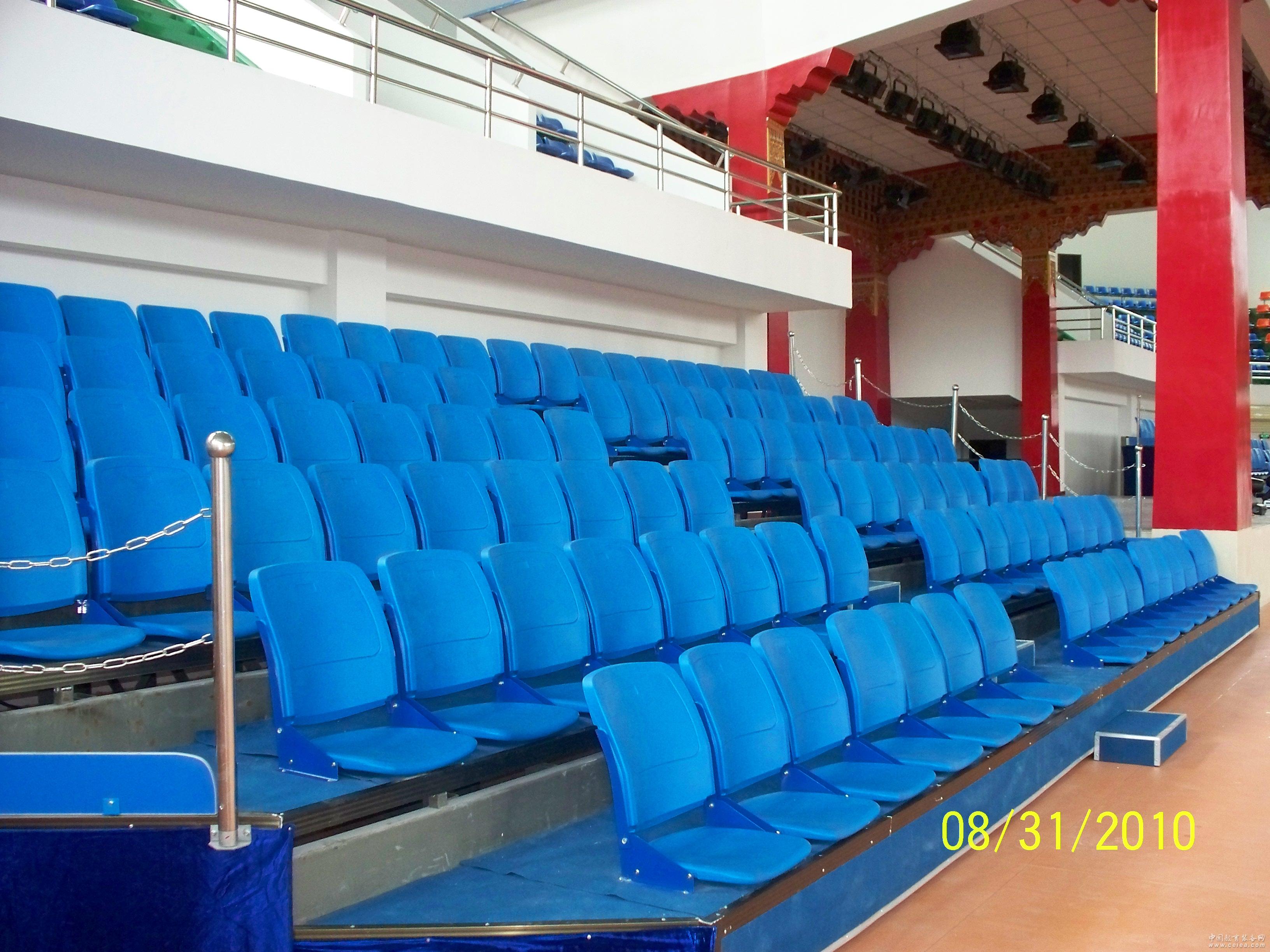

产品详细介绍JY-8701活动看台座椅
◆产品技术指标
序号 项 目 技 术 参 数
1 底轮承载能力 ≥350Kg/只
2 钢骨架展开抗静载荷 ≥400kg/㎡，横向摆动≥36kg/㎡
3 阶台面展开可承静载荷 ≥400kg/㎡
4 看台床面深度 850mm
5 看台每层高度 350/280mm
最底层高度320mm
6 看台通道宽度 800mm-1000mm
◆活动看台座椅材料规格及要求
1、底盘方钢
大梁（折边形成）：180×60×30×2.5㎜
主撑柱：100×50×2.5㎜
主撑梁：50×40×2.0㎜ 40×40×2.0㎜
斜撑角钢：40×4㎜
2、台阶：1830×910×16㎜高压板
3、包边：铝合金型材65×35×1㎜
4、活动部件：100*30㎜牛筋轮。
5、活动看台座椅式样：前置式，采用中空吹塑座椅；座椅尺寸为高55cm, 深55cm, 中心距为50cm，座椅安装稳定、简单。
6、安装配件：采用钢板冲压件，表面喷漆处理
◆活动看台座椅技术要求
1、可伸缩活动看台的设计要求
（1）、可伸缩活动看台承载座椅本身的重量，及承受每平方米静载为450㎏；每米长承受左右摆动负载36㎏；
2、材料说明：
（1）、脚轮；内层采用双滚珠轴承，称为尼龙层，再覆以高韧性耐磨聚氨酯层，能承受巨力且不磨损地板。
（2）、驱动轮有多条加强筋橡胶结构，可轻易克服地面缺陷。
（3）、伸缩脚：每排伸缩脚的数量可根据场地的大小及要求设置。每只伸缩脚下装有2个脚轮。
（4）、骨架：采用组合件结构，各组件均用2㎜钢板，通过折边成型。
（5）、踏板：采用16㎜厚高压板，表面铺化纤地毯。
（6）、同步伸缩装置：由同步轴、传动链条及侧滚轮等组成，保证在伸缩及制动时，均为平衡的直线运动。
（7）、驱动装置：采用国际先进的变频调速、电脑控制、�？夭僮�,比传统的更省电、更平稳、更环保、更安全。
◆活动看台座椅材料选用、技术参数及产地
类 别 材 料 名 称 规 格 型 号 技术性能及表面处理 用 途
看 台 C型钢 180×60×30×2.5 QB标准、磁漆 大 梁
看 台 矩形管 100×50×2.5 QB标准、喷漆 支撑架
看 台 聚氨酯/尼龙轮 φ100×30 双 轴 承 看台底轮
看 台 方 管 40×40×2.0 QB标准防腐处理 框架结合
看 台 角 钢 L40×40×3 QB标准、喷漆 辅 筋
看 台 踏 板 16mm高压板 上铺红、兰、绿地毯 看台底板
看 台 铝合金型材 65×35×1 铝钛合金 装饰型材
电动装置 电动减速器 0．75~1.5KW 220/380V/50HZ 驱 动
电动装置 底 轮 ∮200*50 附合传动要求 驱 动
电动装置 按钮开关 BT-3 符合控制 电源控制箱
电动装置 行程开关 欧姆龙 符合控制 电源控制箱
电动装置 空气开关 DZ47-60 符合控制 电源控制箱
控制装置 电脑编程齐、变频器 JYDNKZ 采用变频调速、电脑控制、�？夭僮� 控制箱 |
|
