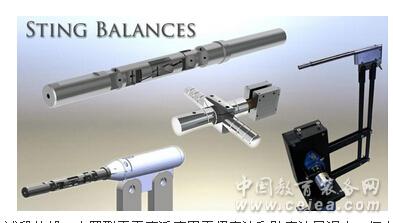

产品详细介绍探臂式气动力天平
此产品为美国Aerolab公司研发生产制造，Aerolab公司致力于开发制造各种各样的风洞和空气动力学的研究工具，并可为高校、研究所、私人企业和研究所提供个性化定制的风洞解决方案。
产品简介
在早期风洞实验时，通过盘式天平测量气动力和力矩。虽然如今气动力和力矩的测试技术有了显著的进步，但“天平”这一测试术语却一直保留下来并使用到现在。测试天平主要分为两种：内置型和外置型。顾名思义，它们的主要区别就在于它们相对于测试模型和风洞测试段的安装位置，内置型天平一般安装在测试模型内部，而外置型天平一般安装在风洞测试段外部。内置型天平广泛应用于超音速和跨音速风洞中，但在亚音速风洞中的应用也越来越普遍。Aerolab开发的内置型天平取材于一整块沉淀硬化不锈钢，通体没有螺丝、固定点和焊点等冗余部分。这种一体式设计相比于早期设计在多方面存在优势，包括：强度、准确性和更低的组件间的干涉。
负载限制
天平直径和型号 法向力 侧向力 轴向力 俯仰力矩 偏航力矩 滚动力矩
(INCHES) (LBF) (LBF) (LBF) (IN LBF) (IN LBF) (IN LBF)
3/8 L 1 1 1 12 12 12
3/8 EWT 25 --- 10 50 --- ---
3/8 A 10 10 4 15 15 50
3/8 B 15 10 6 22 15 50
3/8 C 20 15 12 32 22 50
1/2 A 40 30 12 70 60 60
1/2 B 60 36 15 120 70 80
5/8 A 100 75 25 200 150 150
5/8 B 150 100 25 250 180 200
3/4 A 200 100 60 400 200 160
3/4 B 250 144 50 460 255 200
1 300 150 80 500 250 250 注：1inch=25.4mm，1lbf=4.448N，1lbs=0.454kg，EWT=Educational Wind Tunnel，1inžlbf=0.113Nžm
性能参数
性能参数
运用现代加工技术，如电火花加工(EDM)，Aerolab悬臂式气动力天平使用一整块沉淀硬化不锈钢制造，通体没有螺丝、固定点和焊点等冗余部分。这种一体式设计相比于早期设计在多方面存在优势，包括：强度、准确性和更低的组件间的干涉。
测试天平通常安装在圆柱体的两端，一端连接至模型定位安装系统，另一端则连接至模型上的铰孔中。通过固定螺丝来确保模型与测试天平连接紧密。为防止毛边(毛边可阻止测试模型移动)影响实验，测试天平上设计有平板嵌壁和凹槽。在某些情况下，测试天平的尾端是锥形的。锥形的尾部设计对于某些模型安装，比如前端安装的导弹模型，是非常方便和有利的。
Aerolab设计了一个保护套用以减弱与测试天平相关的两个常见的问题：脆弱的金属箔片应变计和很容易因不当操作而折断的细导线，所以，测试天平必须被包含在模型中以避免因气动力造成损坏或者读数错误。
可选配件
1、 数据采集、显示和控制系统
2、模型定位安装系统
3、 风洞测试模型
4、高阶校准矩阵仪 |
|
