产品型号：t201
产品代码：
产品价格：
计量单位：套
折 扣 率： 0
最后更新：2016-05-20
关 注 度：4423
生产企业：北京亮如美科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

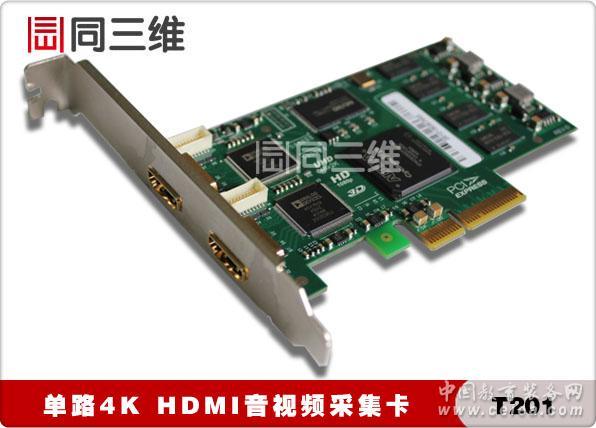

产品详细介绍 HDMI采集卡T201 是北京同舟视达科技有限公司推出的最新的 4K HDMI采集卡，可采集 1 路 4Kx2KHDMI 超高清视频信号(4096×2160@30fps或3840×2160@30fps)。同三维T201高清4KHDMI采集卡采用高速 PCI-Express×4 接口，达到 600-800MB/s 传输带宽，并采用高速大容量图像缓存技术，轻松达到更高的传输速率和质量;色彩空间转换、画面反转、缩放和去隔行等图像处理在 FPGA 内完成，极大地减少了 CPU 的负担，高效率 DMA 传输方式进一步解放了 CPU 的能力，从而让 CPU 专注于用户指定的工作。
HDMI采集卡产品特性
采集 1 路 4Kx2K HDMI 超高清视频信号。
输入视频信号可达 4096x2160@30fps 或 3840x2160@30fps。
可采集 HDMI 中的 LPCM 音频信号。
微软 AVStream 标准驱动，可支持大部分 Windows 上的多媒体视频软件或流媒体软件。
超小尺寸：122.18mmx68.88mm，符合 Low-Profile 规格。
请注意：
1. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。
HDMI采集卡高级特性
高性能 DMA 传输功能。
支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
输入支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
支持垂直滤波和运动自适应去隔行功能。
硬件色彩转换，可输出 YUYV、UYVY、NV12、I420、RGB24、RGB32 色彩格式。
输入支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节 R，G，B 三色的亮度、对比度。
输入支持画面水平、垂直反转功能。
固件可升级。
【产品规格】
主机接口PCI-Express x4, Half-length, 700MB/s 传输带宽
输入接口2 个 HDMI 接口
2个板载扩展接口，通过线缆转接出HDMI接口
HDMI视频输入4 路 4Kx2K HDMI 超高清视频信号(4 切 1)
HDMI视频输入4 路 LPCM 音频信号(4 切 1)
标 准
HDMI输入格式符合HDMI 1.4a 标准，支持4096×2160@30fps 8-bit
输出格式40×30-3840×2160，帧率：1-100 fps
视频采样率HDMI：297MHz
色彩空间YUYV、UYVY、 NV12、I420、RGB24、RGB32
视频处理
色彩空间转换硬件色彩转换
去隔行垂直滤波去隔行;运动自适应去隔行
画面缩放硬件5-Tap缩放
画面反转水平;垂直
画面剪裁有
图像调节亮度/对比度/色调调节
饱和度调节/黑白，彩色控制
伽玛值调节 (Gamma)
单独调节R/G/B三色的亮度、对比度
其 他
操作系统支持支持以下操作系统的x86和x64版本：
Windows XP Professional
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
Linux
兼容软件Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
板载内存256MB DDR2，工作频率为 160 Mhz，位宽 64bit
升级固件可升级
安装可插入PCI-Express x4, x8 或 x16 插槽;可安装在全高(4U)的机箱内
几何尺寸122.18mmx68.88mm
功耗<= 6W
工作温度范围0-50 摄氏度
保存温度范围-20-70 摄氏度
保存湿度范围5%-90 %
标准附件
Low-Profile 挡板 1 根
请注意：
1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
2. 实际输出帧率受 PCI-Express 接口传输带宽限制，可能低于设定值。
【应用领域】
1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机等;
此款同三维4K HDMI采集卡可以说是目前国内市场上少有的多功能、多用途、稳定性强、采集视频格式多等优点，支持 DirectShow 应用软件为您的采集和流传输提供更多的选择，欢迎来电咨询：010-51295660。我们将竭诚为您服务。
同三维此款HDMI采集卡相比其他普通采集卡具有更多的特点
超高清画质
支持最新 HDMI 1.4a 标准，支持 4K 超高清分辨率，4K 分辨率是一种新兴的数字电影及数字内容的解析度标准，其横向解析度约为 4000 像素。4K 至少能提供近千万像素的显示品质，显示细腻度为全高清的 4 倍。在此分辨率下，观众将可以看清画面中的每一个细节，每一个特写，影片色彩鲜艳、文字清晰锐丽，4k 电视机毫无疑问将成为未来电视的一个发展方向。
3D HDMI
3D 电视的消费者的认知度在逐渐增高，3D 技术的改进完善，价格日益平民化，3D 电视销量将持续攀升，3D 功能将成为主流中高档彩电的标配。T201-HDMI-4K 支持最新 HDMI 1.4a 标准，支持 3D 格式，打造立体影像产品。让您在家也可享受不一样的 3D 体验。
真正 HDMI 数字接口
提供最高质量 HDMI 输入，具有自适应均衡器，支持长达 30 米的 HDMI 输入电缆，完全满足特定环境用户的需求。提供 4 路 HDMI 输入，2 路通过挡板引入，2 路板上接口，可外接至机箱前端，可选择其中 1 路作为当前采集接口，方便用户使用。
专业级视频处理功能
色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度;提供运动自适应去隔行效果，运动画面不会发生拖尾现象，使得运动画面更加清晰。
出众的图像质量
实时高质量采集，可以得到全分辨率超高清无压缩视频采集，确保从超高清素材输出生成的超高清节目完全保留了原始的图像质量。真正的镜像采集，不存在任何损失或降低图像质量的压缩视频，还原色彩更加高清逼真。有了高质量的素材，您的创造力可以得到尽情发挥。
高性能
高速PCI-Express×4接口，达到600-800MB/s传输带宽，并采用高速大容量图像缓存技术，轻松达到更高的传输速率和质量;色彩空间转换、画面反转、缩放和去隔行等图像处理在FPGA内完成，极大地减少了CPU的负担，高效率 DMA传输方式进一步解放了CPU的能力，从而让CPU专注于用户指定的工作。
全面兼容
采用标准的 AV Stream 驱动，兼容使用 DirectShow 接口的各种音视频采集软件和使用 DirectSound 接口的音频采集软件，您无需二次开发，如：Windows Media Encoder;Adobe Flash Media Live Encoder;Real Producer Plus;VideoLAN for Windows。
兼容多个应用程序同时采集
具有SimuStream 功能，您可以同时使用多个应用程序同时采集单一信号源，每个通道不会降低帧率影响工作效率。
超强稳定性
所有芯片和电容元件使用进口高质量元件，采用 8 层板设计，信号品质优于同类产品，轻松通过超长时间全负荷工作，可连续工作 24h x7 不间断。
硬件“软升级”
采用同三维专用视频处理引擎，具有高度的灵活性，您可以在不更换硬件的情况下，使用固件和驱动升级的方法升级同三维视频处理引擎，在不需要更换芯片的条件下同样达到硬件升级的效果，极大程度地降低了维护成本，享受完美服务。
了解更多HDMI采集卡产品详情可以访问：http://www.xiangb.com/hdmi.htm
|
|
