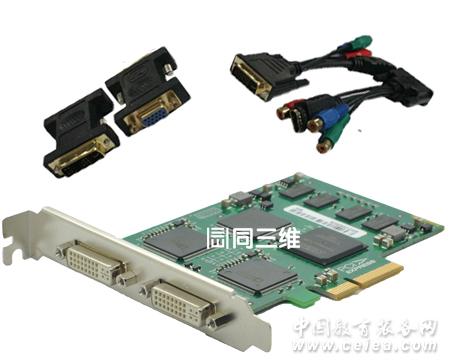

产品详细介绍 同三维经典款万能高清DVI采集卡T220E是北京同舟视达科技有限公司综合技术应用，根据市场行业需求，根据T200AE升级而成，可实现高清和标准同时音视频采集，可采集任何高清图形设备输出的DVI、HDMI、VGA、分量信号等高清信号，还可采集非标准逐行CVBS等复合图像信号，适用于高精度、高分辨率的图像采集、高清数字或高清模拟音视频的存储、编码传输等要求。
同三维DVI采集卡单卡具有1路高清输入同时2 路高清晰CVBS Video信号输入以及1路音频信号输入 ，如果不使用高清信号的话，同时也可以三路CVBS Video信号输入。高清VGA、DVI、HDMI、分量等高清信号都可以自适应支持任何标准，同时HDMI信号还可以支音频。并且配有小档板，小机箱也是可以安装的。
同三维T220E高DVI视频采集卡支持1080P：一路高清(DVI/VGA/HDMI/分量/复合) + 两路视频 + 一路音频
【产品特点】
· 可同时采集一路高清视频信号(DVI/VGA/HDMI)，两路标清视频信号，1路模拟音频信号。
· 高清输入视频信号可达1080p/60 Hz。
· 高清信号可采集DVI、VGA、HDMI、分量信号。
· 可采集HDMI中的LPCM音频信号。
· 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
· 超小尺寸：102.5mm x 64.5mm，符合Low-Profile 规格。
【产品优势】
· 高性能DMA传输功能。
· 高清输入可动态切换信号源类型：DVI/HDMI，VGA，分量。
· 高清输入端可兼容复合视频(CVBS)输入信号。
· 高清输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。
· 高清输入支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
· 高清输入支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
· 支持垂直滤波和运动自适应去隔行功能。
· 硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
· 高清输入支持支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。
· 高清输入支持画面水平、垂直反转功能。
· 固件可升级。
规格参数
产品规格
主机接口PCI-Express x1，Low Profile，200MB/s 传输带宽
输入接口1 个 DB25 接口 (可转接 6 路CVBS，6 路不平衡立体声音频线路输入)
CVBS视频输入6路标清视频信号
模拟音频输入6路模拟音频信号
标 准
CVBS输入标准标准PAL/NTSC
SD输出格式176×144-768×576，帧率：1-30 fps
模拟音频采样率及信噪比Up to 48KHz，85db，24-bit
视频采样率57.27MHz (4x Oversampling)
视频采样精度10bit
色彩空间YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits
视频处理
色彩空间转换硬件色彩转换
去隔行垂直滤波去隔行;运动自适应去隔行
画面缩放硬件5-Tap缩放
画面反转水平;垂直
画面剪裁有
图像调节亮度/对比度/色调调节
饱和度调节/黑白，彩色控制
伽玛值调节 (Gamma)
单独调节R/G/B三色的亮度、对比度
其 他
操作系统支持支持以下操作系统的x86和x64版本：
Windows XP Professional
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
兼容软件Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
板载内存128MB DDR2，工作频率为 160 Mhz，位宽 32bit
升级固件可升级
安装可插入 PCI-Express x1, x4, x8 或 x16 插槽;可安装在半高(2U)、全高(4U)的机箱内
几何尺寸123mm x 64.5mm
功耗<= 5W
工作温度范围0-50 摄氏度
保存温度范围-20-70 摄氏度
保存湿度范围5%-90 %
请注意：
1. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
【提供二次开发包SDK】
同三维DVI采集卡还免费提供SDK开发包，方便用户较快地集成到现有的系统中�？晒惴河τ糜谕缡悠抵辈�、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。
【兼容软件】
T220E兼容使用DirectShow接口的各种音视频采集软件和使用DirectSound接口的音频采集软件，如：
Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
【DVI采集卡产品特点】
○画质好：采用10bit采样精度 AD转换器，保障了画面细节丰富，信噪比高，并最大程度的减少了色边的出现。同时FPGA内实现的5-Tap缩放和运动自适应去隔行技术进一步保障了画质。
○ 音质好：采用96KHz采样率，24bit采样精度AD转换器，实测信噪比在90db以上。
○ 全兼容：兼容Windows下DirectShow/DirectSound API与Linux下V4L2/ALSA API，兼容大量现有音视频处理软件。
○性能高：耗用CPU时间的缩放和去隔行等图像处理在FPGA内完成，极大的减少了CPU的负担，同时高效率 DMA传输方式进一步解放了CPU的能力，从而让CPU专注与用户指定的工作。
○ 升级易：不同与ASIC，FPGA的灵活性极大程度的�；ち擞没У淖什壑�，我们通过Firmware/Driver升级的方式不断给用户提供更多的功能和更好的服务。
【应用领域】
1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、 机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机等;
同三维经典款DVI采集卡T220E是北京同舟视达科技针对行业需求推出的单路万能高清视频采集卡和双路万能高清视频采集卡，对双路万能采集卡有需求的您可以多进行了解，同三维目前高清视频采集卡都提供测试，欢迎全国各地经销商和企业前来咨询：010-51295660.我们将竭诚为您服务。
|
|
