产品型号：RT4/6GHz-1A
产品代码：
产品价格：
折 扣 率： 0
最后更新：2016-07-28
关 注 度：5423
生产企业：南京玉马通信技术研究所
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

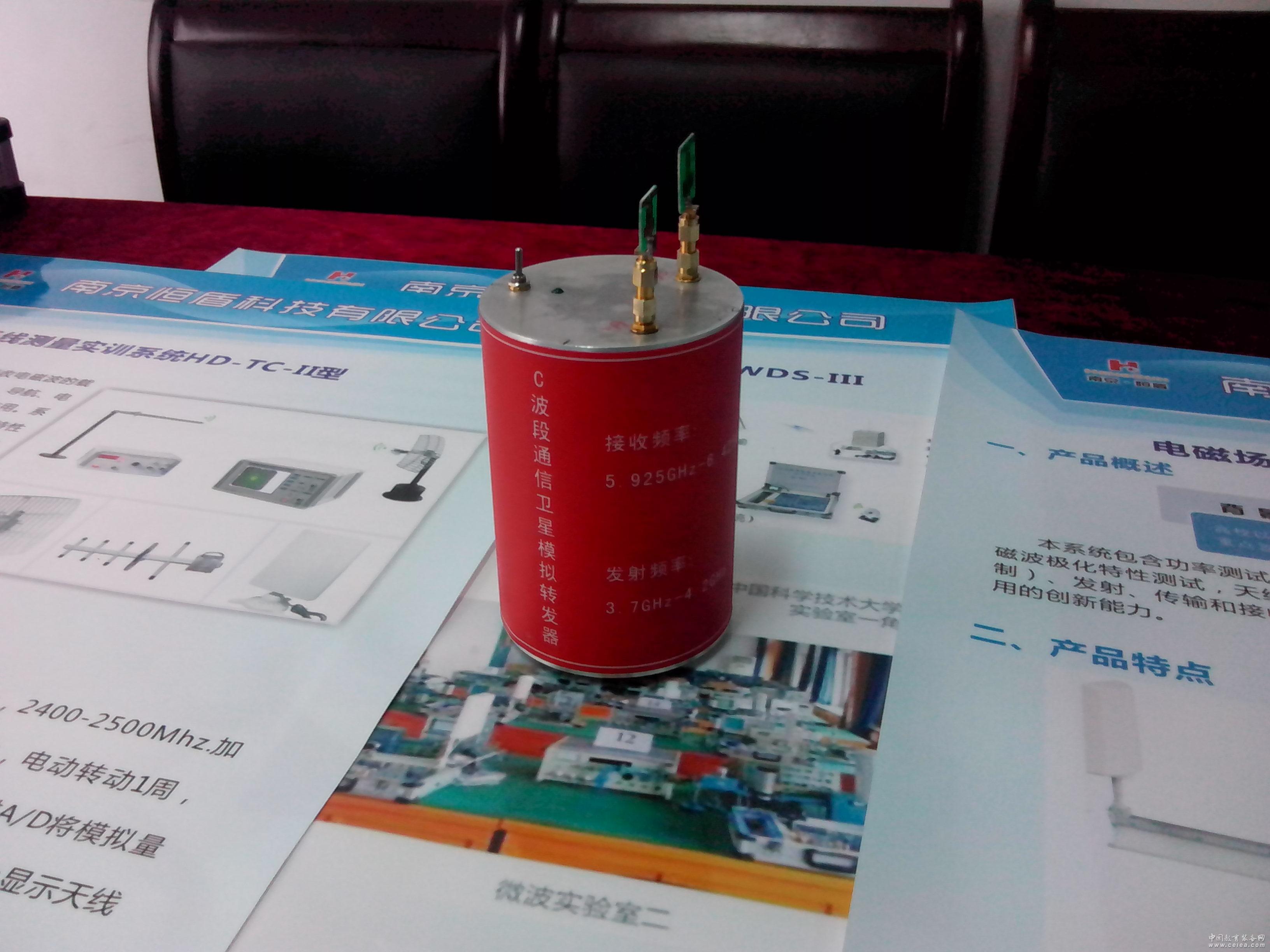

产品详细介绍 本产品参照国际标准C波段卫星通信频段而设计。其中接收系统把从地面站发送来的 5.925~6.425GHz频率信号，由6GHz天线接收到微波低噪放大器和滤波器放大滤波后，再输入到变频器与本振(2.225GHz)混频，取下边带频率(3.7 ~ 4.2GHz)，然后再经滤波和功率放大器放大后，再用4GHz天线发送给地面站接收系统。
本产品的设计制作过程中，采用EDS电脑计算软件的和仿真手段，通过先进加工
工艺而制造出来，再经实验调试修改，使产品不仅具有高的技术质量而且还有高的可靠性和稳定性。
本产品不仅可以为各高等院校的通信与电子信息工程、微波技术与天线等专业提供实验与教学示范，同时也可为科研单位和公司在科研和产品开发中提供一个自环测试或摸拟实验平台。并且可将收发天线撤掉，直接用SMA接头加电缆与地面站收发设备相连接进行科研试验。
另外还可根据用的特殊需要专门设计制作。
通信卫星摸拟转发器主要性能指标：
1、工作频率： 收：5.925 ~ 6.425GHz，发3.7 ~ 4.2GHz﹔
2、系统增益： ≥40dB ﹔
3、接收灵敏度： -60 ~ -50dBm﹔
4、输出电平： -10dBm~10dBm﹔
5、通信卫星摸拟转发器本振频率： 2.225GHz；
6、频率稳定度： ±1ppm 或 2×10-6 (0 ~ 35℃)﹔
7、本振相噪： -73dBc/Hz@1K，-83dBc/Hz@10k，-90dBc/Hz@100k(典型值)。 |
|
