产品详细介绍型号：XX-SXT-CM
一、组成结构

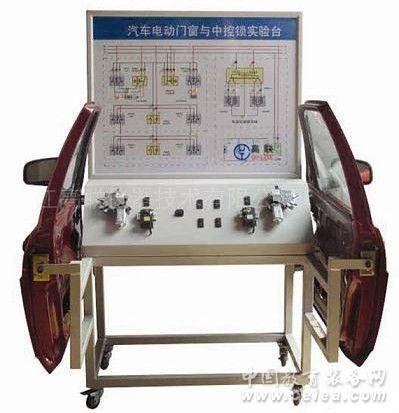

实验台以全新大众桑塔纳2000主前门总成（中控锁、电动后视镜、电动车窗）系统实物为基础，配备12V开关电源、电源保险丝、车门总成（含中控锁、电动后视镜、电动车窗）、移动脚轮、点火开关、组合开关、相关的保险丝、继电器等；外接式的检测端子、工作状态LED显示灯、连接线、彩色完整的车门控制系统结构组成图和电路工作原理图、故障设置与考核装置。
二、功能要求
1、把车门总成（含中控锁、电动后视镜、电动车窗）系统部件按原车基本位置排列，不同的部件都标有名称，充分展示中控锁、防盗、电动后视镜、电动车窗系统的结构和工作原理；
2、高级PIE面板绘制汽车电动窗、中控门锁及后视镜系统电路工作原理图，便于对照实物进行车门总成（含中控锁、电动后视镜、电动车窗）系统的结构组成及工作原理的教学。
3、在车门总成（含中控锁、电动后视镜、电动车窗）基础上，配备各相关辅助控制装置，可如原车一样实际工作，可演示中控门锁及、电动后视镜、电动车窗系统的工作原理及动态过程，学生直观理解中控锁、电动后视镜、电动车窗系统的结构和工作原理；
4、通过外接式的检测端子，可直接在面板上检测后视镜系统、中控门锁系统、电动窗系统、防盗系统各电路元件的电信号，如电阻、电压、频率、波形信号等。
5、本实训台可设置单一故障、组合故障50个以上，任意设置单一或组合故障，掌握常见故障的诊断和检测方法，培养正确分析和解决问题的能力。方便老师对学生进行故障排除和考核。
三、工艺要求
1、面板工艺和特点：测量面板采用加厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，高级PIE面板绘制的汽车电动窗、中控门锁及后视镜系统电路图。学员可直观对照电路图和汽车电动窗、中控门锁及后视镜系统实物，认识和分析控制系统的工作原理；
2、移动台架底座采用国标管材，无缝焊接。移动脚轮带锁定装置，方便移动和固定教学。金属表面采用高档金属漆喷涂，漆面坚固美观。
|
|
