產品詳細介紹【標題】【句子】【隨機圖片】密集架主要結構、性能、技術指標
一、密集架執行標準
我公司生產的手動直列式移動密集架系列產品，技術指標采用中華人民共和國國家標準“GB/T13667.3-2003”。所用材料符合GB710-82冷軋鋼板的國家標準，產品磷化處理工藝符合GB6807-86國家標準。產品質量保證體系是以ISO9001：2000質量保證體系、ISO14001環境管理體系為標準。

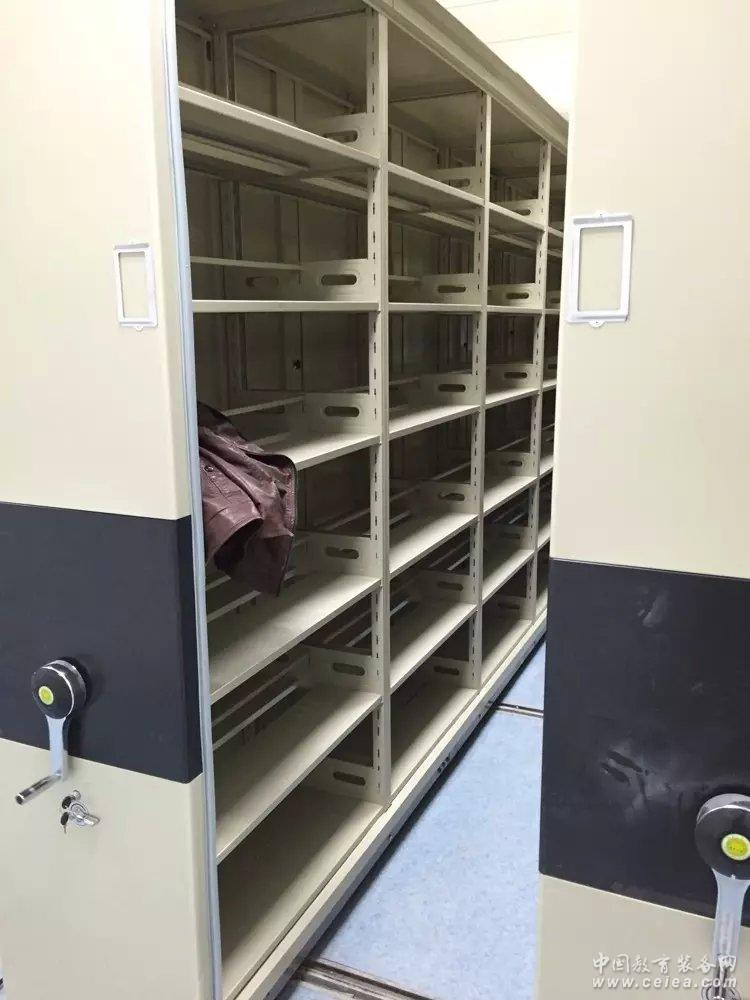

二、密集架的規格及結構【隨機圖片】
1.架體標準，檔案密集架高度：2300mm，節距長度：900 mm，寬度：520mm，格板厚20 mm，每層格板均勻承重80kg，標準節在全負載的情況下，各結構件和架體無變形，架體無傾斜，每列架體設有安全限位及防倒裝置。
2.產品結構，主體結構分底座，立柱架，格板，掛板四大部分，底座采用在模具上組焊成形，安裝時可拆開運輸安裝。底座在出廠時已經組裝成品。立柱架、格板、掛板全部模具沖壓成型，表面靜電噴涂處理。【隨機圖片】
三、檔案密集架的技術指標
1.主軸直徑為25mm，45#材料，205軸承，短軸管連接傳動，具有可靠的中心直線度，架體平穩輕便。
2.傳動速比1：4.8，豪華型曲柄搖把，手柄可折疊。單列密集架柄搖力≤11.5N。
3.載荷能力>800kg/m3。
4.架體的空間利用率82%。
5.傳動裝置，機械式全自動脫掛驅動裝置，摩托鏈條傳動，搖動輕變靈活，載荷能力強，磷化處理規范，靜電亞光噴涂。外型美觀大方防蝕性強，操作方便，無噪音。
四、檔案密集架的部件介紹【隨機圖片】
1.每列密集架架體均裝有制動裝置，設在側面板中，開閉方便，安全
系數大。
2.移動密集架各列之間裝有密封條，頂部裝有防塵板，合攏后無間隙，做到防塵、防鼠、防潮、防火的要求。
3.立柱結構采用厚冷軋鋼板，門板、側板、護板、隔板采用冷軋鋼板，全部部件模具沖壓成形，組裝后平整牢固。
4.手柄采用折疊式，有齒輪、齒爪自動掛脫檔，當單列移動時，其它手柄不會跟著轉動。
5.底盤結構焊接式，可分段拼裝，加工精度高，對接互換性好。
五、表面處理工藝
表面處理采用堿性助洗脫脂，磷酸除銹，鋅系磷化后，粉末噴涂。防護性好，附著力強。表面處理工藝程序：工作水洗——脫脂——水洗——除銹——水洗——表調——磷化——水洗——烘烤——噴粉——固化——噴塑產品。【隨機圖片】【隨機圖片】
1、【標題】密集架的用途
密集架主要用于存放圖書、檔案文件、證券憑證等資料，也可作為貨物架存放貨物。具有良好的防火、防盜、防潮、防塵等功能。
2、密集架的開啟
密集架可單列或多列一起在軌道上行走。首先，將傳動板鑰匙插入鎖孔（總鎖），將鎖打開。然后將手剎制動裝置（黑色旋鈕）反時針?lè)较蜣D(zhuǎn)90°打開邊列的制動開關。再將搖把把柄或圓盤把柄扳下，搖動把柄向外旋轉或按下電動按鈕，將密集架搖開至所需空間。
3、密集架的關閉
搖動把柄使密集架向內靠攏歸位后，將邊列的制動裝置（黑色旋鈕）順時針?lè)较蛐D(zhuǎn)90°，黑色旋鈕向下垂直，邊列即鎖定。此時將搖手把柄弱用力向外拉出，向內折疊，然后順時針?lè)较蜣D(zhuǎn)動總鎖鑰匙，拔下鑰匙，則整個密集架組合團全已鎖定。
4、密集架門鎖的開啟、關閉
密集架門（前門或后門）鎖的開啟、關閉方法相同，其操作程序如下：先將鑰匙插入鎖孔，將鑰匙向順時針?lè)较蜣D(zhuǎn)到位，然后將手柄向左轉45°，再將門拉開。關閉與開啟方法相反。
5、密集架層間距的調整
密集架每層按標準高度（國標或用戶規定）配置。當需調整層高時，先取下層板，將層板兩側掛在立柱孔中的掛板上移，使之與立柱脫鉤取下，再將掛板上移或下移到所需要的高度，插入立柱孔中，使掛板掛上，然后
放上層板即可。
6、檔案文件的放置方法
① 為了延長密集架的使用壽命，保持其運行輕靈、平穩的功能。因此，檔案文件的放置方法應自下而上，兩邊均衡放置，以保持架體承載均勻，受力平衡。
② 在存取檔案時，當人進入相鄰二架體之前，須預先將邊列制動開關（黑色旋鈕）鎖定二架體，然后進入架中存取檔案，以防架體意外滑動而擠壓傷人。
7、安全注意事項
1、當人進入相鄰二架體前，必須先用自鎖柄鎖定二架體，以防架體移動，意外擠傷工作人員；
2、每節貯存物品重量不大于600kg，物體在雙面架體內雙面均勻有效為宜，以保持架體載重均勻，受力平衡。
3、密集架僅作物體存放之用，不可將架體和層板當作扶梯攀登，避免架體單面承重不均勻而造成人身傷害。
8、密集架的日常維護及保養
① 存放檔案的密集架的庫房應選擇干燥通風處，切勿安置在陽光直射和陰暗潮濕處。
② 密集架的使用、保養應指定專人負責，嚴格按操作規程操作，切忌違章操作。
③ 密集架行走依靠鏈條傳動。因此，每年至少一次對密集架傳動部位的齒輪和鏈條加注潤滑油。
密集架經較長時間的使用后，鏈條會拉長會產生摩擦聲或掉鏈現象，此
① 時拆開前側板，將傳動板上的張緊輪調至合適位置即可。
② 經常對導軌溝槽進行清掃，保持導軌溝槽的干凈，防止雜物堵塞。
噴塑表面嚴禁用汽油、松香水、香蕉水等腐蝕性液體擦拭，防止噴涂表面失去光澤和褪色
