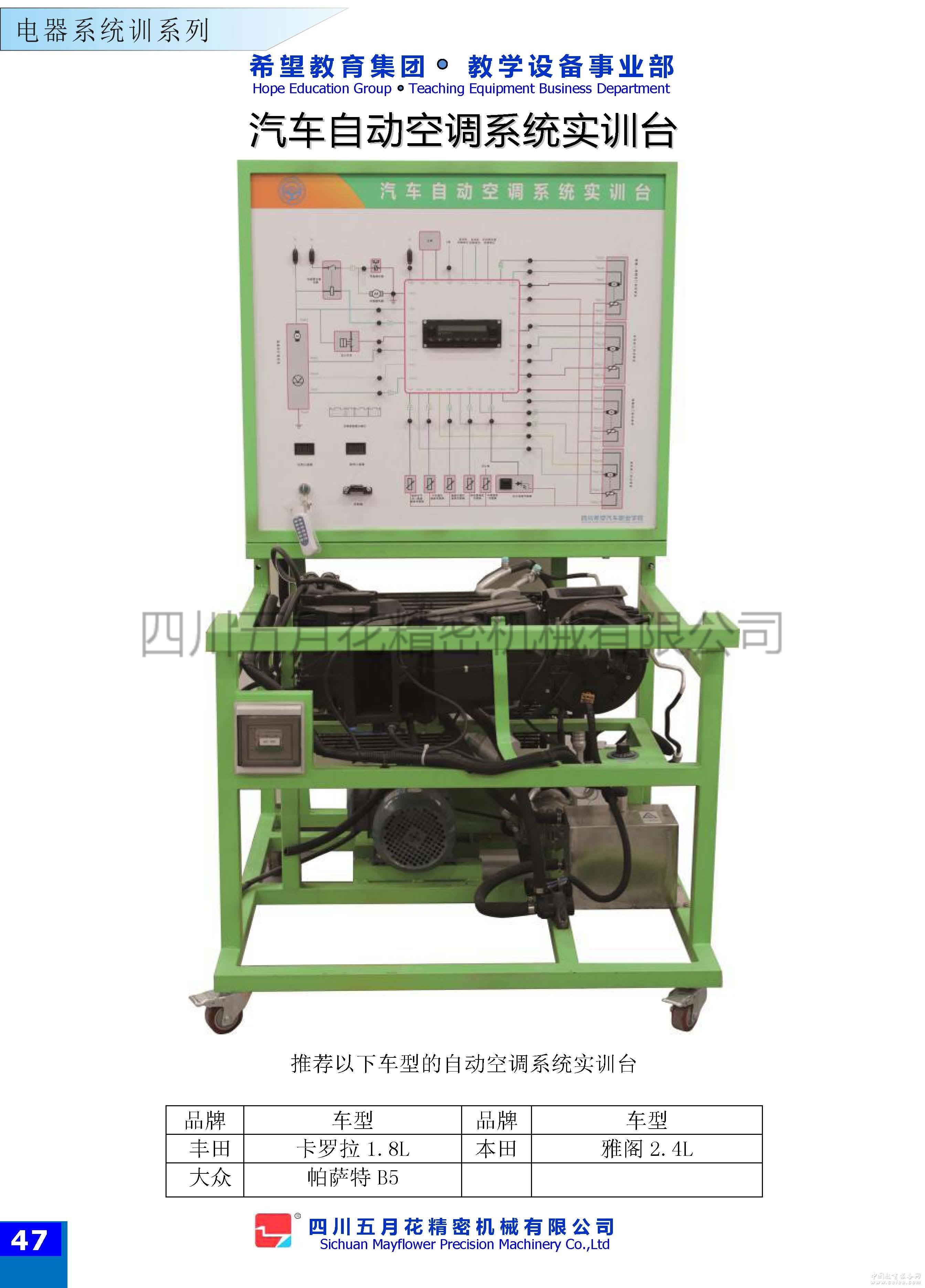

产品详细介绍汽车自动空调系统实训台板
一、产品简介
该设备采用丰田卡罗拉1.8L汽车自动空调系统为基础，充分展示汽车自动空调系统组成结构和工作过程。适用于各类院校和培训机构对汽车自动空调系统理论和维修实训的教学需要。
二、功能特点
1. 汽车自动空调系统可运行。
2. 由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3. 实训台面板打印有永不褪色的彩色电路图与工作原理图，学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理。
4. 实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5. 实训台上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6. 实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7. 实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
8. 配备无线智能化故障设置和考核系统，详见故障设置说明
9. 可根据教学需求，定制其他车型的自动空调系统实训台。
三、技术参数
1.外形尺寸：1000×1000×1700mm(长×宽×高)
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.外接电源：交流220V±10% 50Hz
4.工作电压：直流12V
5.制冷剂：R134a
6.工作温度：-40℃～+50℃
7.高压压力表：0～3.5MPa
8.低压压力表：0～1.5MPa
四、结构组成
检测控制面板、发动机控制电脑(ECU)、车身控制电脑(ECU)、诊断座、点火开关、信号模拟信号板、高压压力表、低压压力表、数字式进风口温度表、数字式出风口温度表、空调控制器总成、空调蒸发箱总成、压缩机总成、膨胀阀总成、干燥器总成、鼓风机总成、冷凝器、三相异步电动机、冷却电子风扇、无线智能化故障设置和考核系统、移动台架(带自锁脚轮装置)
|
|
