 |
计量单位：支
折 扣 率： 0
最后更新：2017-01-13
关 注 度：4075
生产企业：登封市钰锋电热材料有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

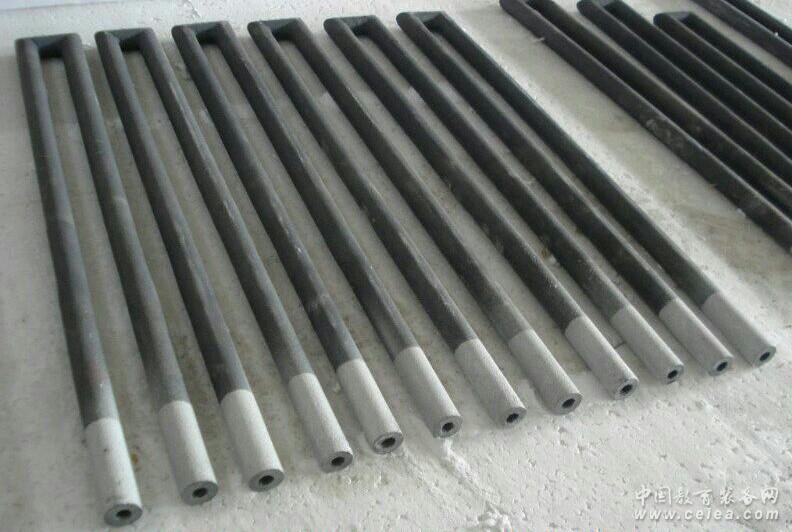

产品详细介绍 硅碳棒电热元件是选用优质绿色碳化硅为主要原料，经加工制坯、高温硅化、再结晶而成的棒管状非金属高温电热元件。该元件与金属电热元件相比，具有使用温度高（可达1500℃）、抗氧化、耐腐蚀、寿命长、变形微、安装维修方便等特点。硅碳棒产品有粗端部、等直径硅碳棒，类型有直型棒、U型棒、三相棒、枪型棒、五节型棒、槽型棒、单螺纹棒、双螺纹棒等各种规格型号，硅碳棒的直径范围为Φ8-Φ54mm。 硅碳棒产品可在空气、氮气、氢气、氨分解气、惰性气体、真空等气氛下，用作陶瓷、磁性材料、玻璃、冶金、粉体材料、稀土化工、电子元器件、金属处理、耐火材料、研究院校等行业的高温电加热元件。
硅碳棒的接线方法：如果元件阻值不同，串联时电阻高的硅碳棒负荷较集中，易导致某一根的电阻快速增加，寿命变短。硅碳棒一般是串、并联接线结合使用。建议采用2根串联为一组后多组并联。特别当炉内温度超过1350℃时必须并联。三相接线时建议使用开放三角形接线。实践证明：负荷密度大则发热体表面温度与炉膛温度之差也大。负荷密度大则棒体表面温度高，电阻增长快， 元件的寿命短。因此，硅碳棒表面温度负荷，密度，炉内气氛，温度与元件老化速度成正比，与元件的寿命成反比。
碳化硅元件在连续式窑炉与间歇式窑炉中，前者的寿命较长。这是因为元件在使用中表面氧化生成二氧化硅薄膜，长时间使用使二氧化硅皮膜增加，阻值也随之增加。二氧化硅薄膜在结晶临界点（270℃）附近发生异常膨胀、收缩。因在间歇式窑炉中间断使用总在此温度上下浮动，所以反复破二氧化硅薄膜，加速氧化。因此炉温经常降至室温时会急剧增加电阻，导致元件使用寿命缩短。 |
|
| 会员级别：免费会员 |
| 加入时间：2017-01-13
|
|
|
在线客服
