產品型號：SDLY-25
產品代碼：JP-006
產品價格：2500
產品編碼：JP2017-006
計量單位：臺
折 扣 率： 0
最后更新：2017-04-18
關 注 度：8960
生產企業：上海覺沛自動化科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹表2-2 SDLY型渦輪流量傳感器型號和規格代號表
型號 規格代號 說明
SD...................................................... ....... ...... 渦輪式流量儀表
傳感器
液體
L............................................ ....... .....
Y.................................... ....... ......
公稱通徑 -2*........................................
-4*........................................
-6.................................. .......
-10................................. .......
-15................................. .......
-25................................. .......
-40................................. .......
-50................................. .......
-80................................. .......
-100................................ .......
-150................................ .......
-200................................ .......
-250................................ .......
-300................................ ....... 2mm(管螺紋G3/8″)
4mm(管螺紋G3/8″)
6mm(管螺紋G3/8″)
10mm(管螺紋G1/2″)
15mm(管螺紋G1″)
25mm(管螺紋G11/4″)
40mm(法蘭型)
50mm(法蘭型)
80mm(法蘭型)
100mm(法蘭型)
150mm(法蘭型)
200mm(法蘭型*)
250mm(法蘭型*)
300mm(法蘭型)
型式代號 A............................ .......
B............................ .......
C............................ ....... 精度1％
精度0.5%
精度0.2%*
輸出信號 P........................ .......
I........................ .......
T........................ .......
R........................ .......
M........................ ....... 脈沖輸出
4～20mA輸出
累積流量指示（電池供電3～5年更換）
脈沖輸出和4～20mA輸出(智能型)
脈沖輸出、4～20mA輸出和LCD顯示(智能型)
公稱壓力 C1................... .......
C2................... .......
C3................... .......
C4................... .......
C5................... .......
C6................... .......
C7................... ....... PN1.6MPa
PN2.5MPa
PN4.0MPa
PN6.3MPa
PN16MPa（通徑≤25mm）
PN25MPa（通徑≤25mm）
PN40MPa*（通徑≤25mm）
防爆要求 /NE
/EX 不防爆
防爆等級Ex ib I 或Ex dⅡBT4
溫度范圍 /NT
/HT 常溫（<120℃）
高溫(≥120～150℃)
特殊選項 /□ 例：高溫、耐腐蝕，耐磨等
注：1、法蘭連接尺寸按JB/T 81-1994或JB/T 9119-2000。
2、有*者為特殊定貨。
【例】SDLY-50AIC2/EX/NT
其涵義是：渦輪式流量計，通徑DN50，精度1.0%，4～20mA模擬輸出，額定工作壓力小于2.5MPa，有防爆要求，常溫。
輸出：
脈沖：普通放大器LWF-T; 防爆放大器LWF-11A(B)
模擬輸出4～20Ma:普通型LWF-11; 防爆型LWF-11 A(B)
電器類別：防爆等級Ex ib I或Ex dⅡBT4

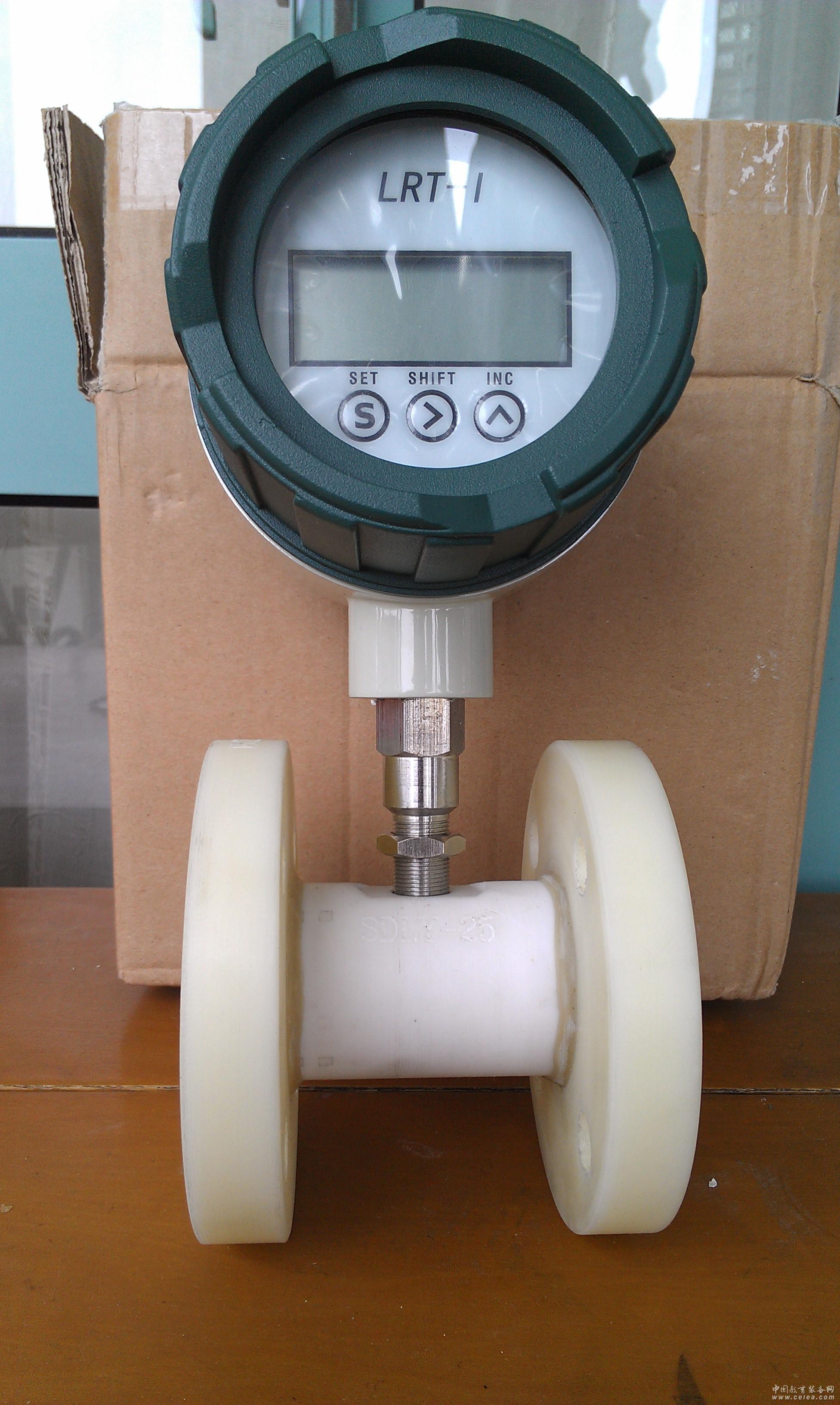

2.2 LRT-I現場顯示表（鋰電池供電）的技術性能
精確度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：－20～55℃
介質溫度：－20～120℃
根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
外殼組件的材料：鋁合金材料
電源：3.6V鋰電池(1～3年更換電池)
顯示：6位LCD及工程單位顯示
流量％、瞬時流量、累計流量有6種組合顯示方式
輸出：無輸出
記憶功能：斷電時，所有數據仍保留
|
|
