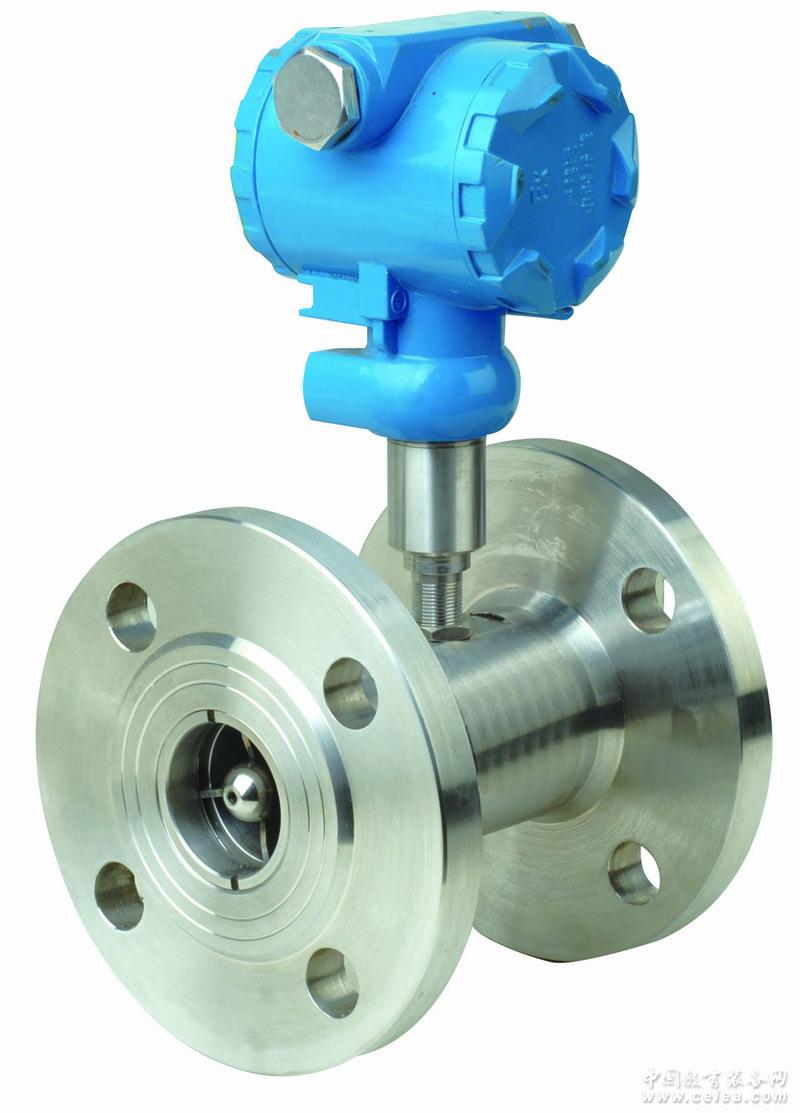

产品型号：SDLY-40
产品代码：JP001
产品价格：2500
产品编码：JP2017-001
计量单位：台
折 扣 率： 0
最后更新：2017-08-16
关 注 度：8404
生产企业：上海觉沛自动化科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍表2-2 SDLY型涡轮流量传感器型号和规格代号表
型号 规格代号 说明
SD...................................................... ....... ...... 涡轮式流量仪表
传感器
液体
L............................................ ....... .....
Y.................................... ....... ......
公称通径 -2*........................................
-4*........................................
-6.................................. .......
-10................................. .......
-15................................. .......
-25................................. .......
-40................................. .......
-50................................. .......
-80................................. .......
-100................................ .......
-150................................ .......
-200................................ .......
-250................................ .......
-300................................ ....... 2mm(管螺纹G3/8″)
4mm(管螺纹G3/8″)
6mm(管螺纹G3/8″)
10mm(管螺纹G1/2″)
15mm(管螺纹G1″)
25mm(管螺纹G11/4″)
40mm(法兰型)
50mm(法兰型)
80mm(法兰型)
100mm(法兰型)
150mm(法兰型)
200mm(法兰型*)
250mm(法兰型*)
300mm(法兰型)
型式代号 A............................ .......
B............................ .......
C............................ ....... 精度1％
精度0.5%
精度0.2%*
输出信号 P........................ .......
I........................ .......
T........................ .......
R........................ .......
M........................ ....... 脉冲输出
4～20mA输出
累积流量指示（电池供电3～5年更换）
脉冲输出和4～20mA输出(智能型)
脉冲输出、4～20mA输出和LCD显示(智能型)
公称压力 C1................... .......
C2................... .......
C3................... .......
C4................... .......
C5................... .......
C6................... .......
C7................... ....... PN1.6MPa
PN2.5MPa
PN4.0MPa
PN6.3MPa
PN16MPa（通径≤25mm）
PN25MPa（通径≤25mm）
PN40MPa*（通径≤25mm）
防爆要求 /NE
/EX 不防爆
防爆等级Ex ib I 或Ex dⅡBT4
温度范围 /NT
/HT 常温（<120℃）
高温(≥120～150℃)
特殊选项 /□ 例：高温、耐腐蚀，耐磨等
注：1、法兰连接尺寸按JB/T 81-1994或JB/T 9119-2000。
2、有*者为特殊定货。
【例】SDLY-50AIC2/EX/NT
其涵义是：涡轮式流量计，通径DN50，精度1.0%，4～20mA模拟输出，额定工作压力小于2.5MPa，有防爆要求，常温。
输出：
脉冲：普通放大器LWF-T; 防爆放大器LWF-11A(B)
模拟输出4～20Ma:普通型LWF-11; 防爆型LWF-11 A(B)
电器类别：防爆等级Ex ib I或Ex dⅡBT4
2.2 LRT-I现场显示表（锂电池供电）的技术性能
精确度：
瞬时流量：读数的0.5%
累计流量：读数的0.1%
环境温度：－20～55℃
介质温度：－20～120℃
根据防爆温度组别决定介质温度
环境湿度：相对湿度5～100％(不允许有结露现象)
外壳组件的材料：铝合金材料
电源：3.6V锂电池(1～3年更换电池)
显示：6位LCD及工程单位显示
流量％、瞬时流量、累计流量有6种组合显示方式
输出：无输出
记忆功能：断电时，所有数据仍保留
|
|
