产品型号：PTC305H
产品代码：
产品价格：
折 扣 率： 0
最后更新：2019-03-04
关 注 度：5048
生产企业：佛山市昊明电子仪器有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

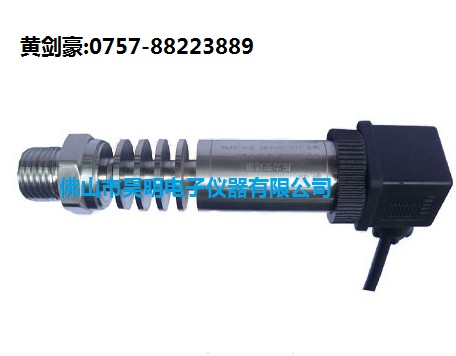

产品详细介绍PTC305H蒸汽压力变送器选用耐高温压力传感器作为信号测量元件，被测介质压力经过变送器上的散热结构传递到传感器上，高精度的信号处理电路位于不锈钢壳体内，将传感器输出信号转换为标准输出信号。
PTC305H蒸汽压力变送器经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠，适用于工业现场、食品及医药设备、发电、机械制造、汽车制造和船舶制造、石油化工、冶金制造、蒸汽和热能交换的领域，同时能够实现现场压力显示，零点，满程可迁移等要求。
PTC305H蒸汽压力变送器特点：
●耐高温压力芯片
●带换热片设计，耐高温，适用介质温度最高可达300℃
●坚固密封良好的铝合金接线盒，方便户外安装使用
●提供低中压高压丰富的压力量程范围
●有液晶显示可选
●传感器与压力接口为全焊接结构，抗冲击，抗振动
●本安防爆可选
量 程： -0.1～0～1～150(MPa)
综合精度： 0.25%FS、0.5%FS
输出信号： 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制)
供电电压： 24DCV(9～36DCV)
介质温度：-30℃～160～200℃～400℃
环境温度： 常温(-20～85℃)
负载电阻： 电流输出型：最大800Ω；电压输出型：大于50KΩ
绝缘电阻： 大于2000MΩ (100VDC)
密封等级： IP65
长期稳定性能：0.1%FS/年
振动影响： 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
电气接口： 防水密封端子或赫丝曼接头
螺纹连接：M14×1.5、M20×1.5等，其它螺纹可依据客户要求设计
外形尺寸：M20×Φ26×145
适用范围：
高温锅炉管道、工业自动化设备、发电、机械制造、石油化工、冶金制造、蒸汽和热能交换等领域···
蒸汽压力变送器应用虽然非常广泛。但是传统的蒸汽压力变送器的器件主要是一些机械结构型,其原理都是结合压电效应,把弹性体的形变转换成对应压力的大小。在锅炉、管道、高温反应容器内的这些领域中，传感器都处于高温环境条件下工作，普通的蒸汽压力变送器很容易失效，尤其是放大电路最容易失效，这也是蒸汽压力变送器设计的难点。最好的办法当然是能找到耐高温的材料来设计放大电路，现如今基本上是采取将蒸汽压力变送器件与放大电路相分离的办法。http://www.fshaoming.com/hynews/r-533.html
蒸汽压力变送器感受压力的电器元件一般为电阻应变片，电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的黏合剂紧密地粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。
蒸汽压力变送器是采用了世界先进的复合微硅固态传感器，并在此基础上先进行了一系列的模块设计的全智能型产品。蒸汽压力变送器是通过引压管和过程接头将过程压力引入蒸汽压力变送器进行压力测量，介质压力引入后作用于蒸汽压力变送器产生一定的微弱信号放大后再经过A/D转换器转换成数字信号，同时在其微处理器中进行线性补偿和温度补偿进行测量。 |
|
