产品型号：PTC201-K1
产品代码：
产品价格：
折 扣 率： 0
最后更新：2019-03-17
关 注 度：4538
生产企业：佛山市昊明电子仪器有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

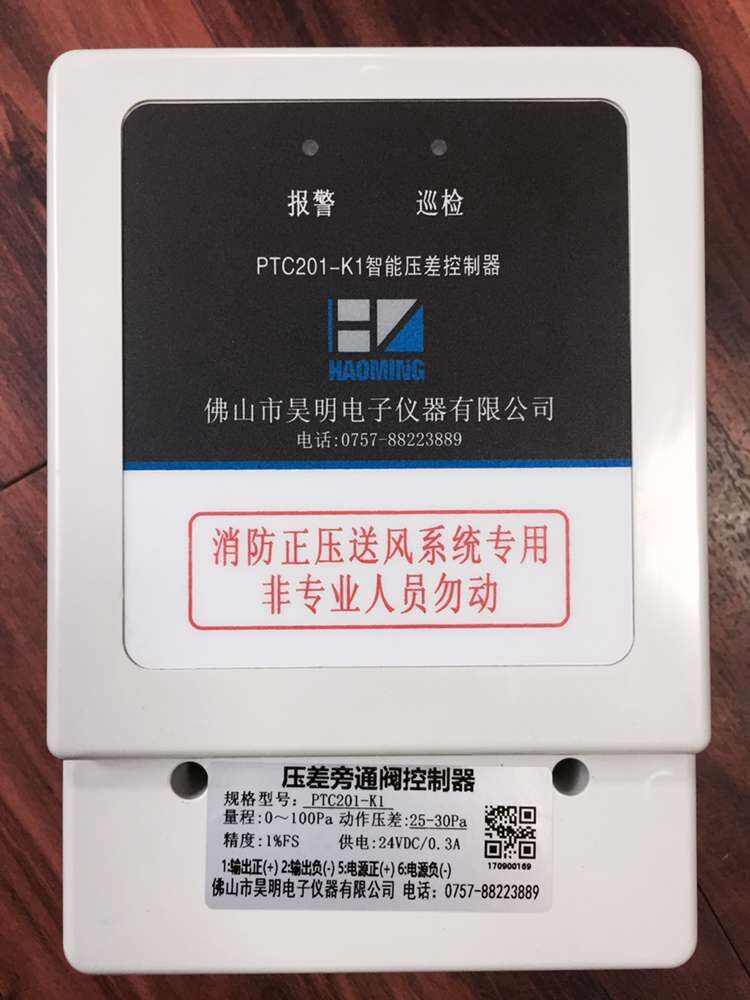

产品详细介绍PTC201-K1正压送风压差传感器，用于控制前室,合用前室,消防电梯前室,封闭避难层间及楼梯间压差控制，其目的为了当发生火警危害时,竖井立即起动,往控制前室,合用前室,消防电梯前室,封闭避难层间,防烟楼梯间,封闭楼梯间增压,使得以上地域保持风压,别的区域烟与有害气体不能侵入,人有安全环境.但是也不能让当前地区风压过大影响逃生.这是最终目的.
PTC201-K1正压送风压差传感器产品特点有:
1:采用气囊膨胀拉动高速弹性体,
2:从而到达设定压力后高速动作开关点触动.
3:气源的方式使得PTC201-K1感控器抗过载能力强.
4:表面有精细巡检指示灯与报警灯.当工作时巡检指示灯绿灯亮起,当感应到风压过限时红灯亮起并有无源开关动作.
PTC201-K1正压送风压差传感器参数
压力形式: 表压，压差
测量范围: 0～100pa
耐 压：10000PA
精度等级: 3级
动作压力: 前室测控：25～30PA，(复位压力：15～20PA)；
楼梯间运用：40～50PA，(复位压力：30～40PA)
输出方式:开关信号（24VDC/4A）
工作电压: 24VDC
介质温度:-20～85℃
密封等级:IP65
过载能力:150%FS
外形尺寸：172*112*60
重 量：350g
消防用正压送风压差传感器通风的另一原理是利用建筑内部空气的热压差——即通常讲的“烟囱效应”来实现建筑的自然通风。由于建筑物内外空气的温度差产生了空气密度的差别，于是形成压力差，驱使室内外的空气流动。室内温度高的空气比重小而上升，并从建筑物上部风口排出，这时会在低密度空气原来的地方形成负压区，于是，室外温度比较低而比重大的新鲜空气从建筑物的底部被吸入，从而室内外的空气源源不断地进行流动。热压的大小取决于两个通风口的高度差和室内外的空气密度差。而在实际设计中，建筑师多采用烟囱，通风塔，天井中庭等形式为自然通的利用提供有利的条件，使得建筑物能够具有良好的通风效果。
正压送风压差传感器机械加压送风系统应与火灾自动报警系统联动，其联动控制应符合现行国家标准《火灾自动报警系统设计规范》GB 50116的有关规定。高精度正压送风压差传感器控制系统余压传感器余压值应符合下列要求：
(1)前室、合用前室、消防电梯前室、封闭避难层（间）与走道之间的压差应为25Pa~30Pa。
(2)防烟楼梯间、封闭楼梯间、防烟电梯井与走道之间的压差应为40Pa~50Pa。
抗干扰能力强，工作稳定可靠，使用寿命长。实时采集压力数据进行数据分析。数据异常时，发出控制信号，并发出告警提示。数据采集及时，反应速度快，控制信号准确。
24小时实时自动巡检，并采集加压区域压力变化状态，对超压等故障发出报警信号并记录。当防烟楼梯间或前室余压值达到超压监控值时，正压送风压差传感器发出报警信号，SL-A-10余压控制器发出信号给泄压阀驱动模块打开加压风机风管上的电动旁通阀泄压；余压回落到正常区间值后，探测器发出信号，正压送风压差传感器发出信号给泄压阀驱动模块，关闭旁通阀，通过控制风阀驱动器的开关，保持余压值稳定在国家规范要求的区间值内，系统具有实时性、数字化、智能化，自动化，连续动态监控的特点。本文来源：http://www.fshaoming.com/yc/r-20.html
正压送风压差传感器主要应用于：高层住宅.商住楼.商业城.大厦，医院的消防,暖通行业等消防通系统的压力控制。起到检测消防楼楼梯间和电梯前室的压力或压差变化，当某楼层发生火情时系统自动控制楼梯间和电梯前室相对应的风机进行泄压送风，以保障走火通道，前室和楼梯间的压力不超出设定压力范围，保证防火区压力高于起火区压力，防止烟气进入，保障防火门可顺利拉开，压力或压差保持在正压范围。
正常情况下正压送风机通过风管往风井中加压送风（绿色箭头方向），加压后的风再分别通过每层的百叶窗或风阀送往每层的前室或楼梯间。当消防前室或楼梯间的通风压力或压差超过设定值（前室25~30Pa,楼梯间40-50Pa）时，位于每层的正压送风压差传感器顺即时发出信号报警输入旁通泄压阀控制箱，旁通泄压阀控制箱根据正压送风压差传感器的信号打开旁通泄压阀，旁通泄压阀打开后，部分加压送风机送往风管的风通过旁路风管经过旁通泄压阀回到风机前端（红色箭头位置），从而减少送往前室及楼梯间的风压，降低前室及楼梯间的风压值。当前室或楼梯的风压值降低到设定值时，旁通泄压阀自动关闭，从而实现前室及楼梯间余压自动控制，确保疏散通道烟雾不会倒灌进入前室及楼梯间，保证人群疏散的安全。 |
|
