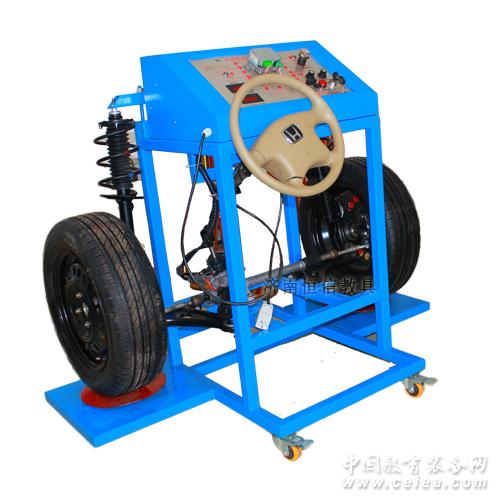

产品详细介绍本实验台选用全新主流车系电动助力转向系统实物总成及测控系统软硬件组成，包括：方向盘、方向机、前悬挂系统、车轮、转角盘、控制单元、电动机、扭矩传感器、实训台支架。适用于中高等职业学校和培训机构的汽车底盘构造与维修实训教学，能够满足电动助力转向系统的结构组成，动作演示故障诊断分析等教学需求。
1. 充分展示汽车转向系统的组成结构和工作过程。可进行动力转向和非动力转向的对比，
2. 面板彩色原车电路原理图，外接端子，双向测试端口，不用拔拉电器插头或穿刺导线，能开展包括电阻、电压、频率、脉宽、占空比、示波和导通性测试等全部应用技术的实践性教学与实作训练
3. LED灯显示传感器执行器不同工况下工作情况
4. LED数字表显示不同工况下传感参数变化
5. 转向刻度盘分别显示转向角度，可进行前轮定位检测与调整教学。
6. 信号模拟系统，电动助力转向控制单元可根据方向盘角扭矩信号、发动机信号、车速信号进入不同的助力模式、以达到最佳助力状态。
7. 电控自诊断功能：可通过手工或专用仪器进行电控系统故障码读取清处实验
8. 故障设置功能：电控系统的故障设置操作方法简单、隐蔽、考核方便，即要求可以通过键盘（单片机）对实验系统进行故障设置与排除，教师学生界面分开，智能对学生考核情况记录保存考核评分，同时还可以通过上微机（ PC机）对实验系统进行远程控制故障设置与排除。
9. 可调式悬架，可调整轮胎对地面的附着力。
10. 可进行动力转向和非动力转向的对比实验，演示电动式电控助力转向的原理、作用、变化。
11. 可移动钢制喷塑台架，安全可靠、万向自锁脚轮移动放置方便。
12. 台架配备使用说明书、实训指导手册、学生手册及其它相关资料。
选配：
工况采集系统：可同步显示电动助力转向工作过程中转向系统扭矩、电机电流、车速，发动机转速等参数变化，并可保存打印。
虚拟仿真教学系统： |
|
