产品型号：HY-5500
产品代码：
产品价格：面议
计量单位：台
折 扣 率： 0
最后更新：2017-11-02
关 注 度：5118
生产企业：上海华育教育设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

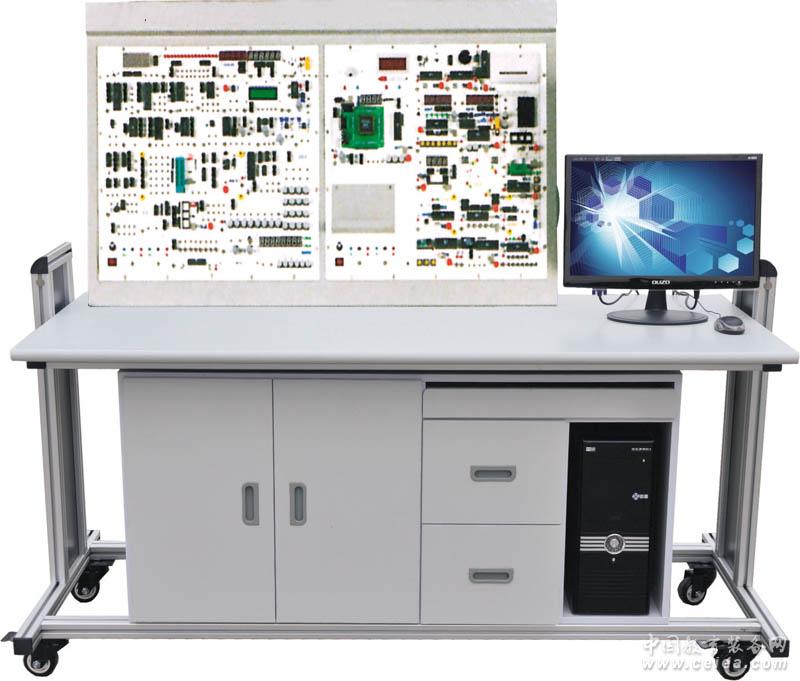

产品详细介绍单片机开发综合实验装置由控制屏、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。实验模块丰富，实验功能强大。
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。
一、本实验台包含的实验模块
1 ．单脉冲发生电路（复位电路）
2 ． 8 位逻辑电平输出
3 ．单路和多路（ 8 位）发光二极管电路
4 ．扬声器驱动电路
5 ．拨码盘输入电路
6 ．继电器驱动电路
7 ． 74LS245 读入数据电路
8 ． 74LS273 读出数据电路
9 ． PWM 转换电压电路
10 ．串行转换并行电路
11 ．并行转换串行电路
12 ．查询式键盘
13 ．阵列式键盘
14 ． 5LED 静态显示（串行）电路
15 ． 6LED 动态显示（扫描）电路
16 ． 8155 与单片机接口电路
17 ． 8255 与单片机接口电路
18 ． 8253 与单片机接口电路
19 ． DAC0832 与单片机接口电路
20 ． ADC0809 与单片机接口电路
21 ． MC14433 与单片机接口电路
22 ．单片机的 RS -232C 总线接口
23 ．单片机的 Centronics( 最小应用系统 ) 总线接口
24 ． 93C 46 串行 EEPROM 与单片机接口电路
25 ． EEPROM 的外部程序存储器扩展电路
26 ． SRAM 的外部数据存储器扩展电路
27 ．汽车转弯信号灯实验电路
28 ．五相步进电机演示实验电路
29 ．温度传感器电路
30 ．温度过程控制实验电路
31 ．简易数字频率计实验电路
32 ．低频信号发生器
33 ．指针式直流电压表
34 ．数字式直流电压表
35 ．通用编程器 (EPROM 、 89C 51 烧录器 )
36 ． MP-A16-8 微型针式打印机
37 ．仿真器
38 ．两组 ±5V 、 ±12V 直流稳压电源
39 ．字符型液晶显示屏控制电路
40 ． 16 位逻辑电平显示电路
41 ． LED16*8 点阵电路
42 ． 8279 键盘显示接口电路
43 ． V/F 转换接口电路
44 ． F/V 转换接口电路
45 ． Flash ROM 外部存储器扩展电路
46 ．看门狗实验电路
47 ．五功能逻辑笔实验电路
48 ．十字路口交通灯控制电路
49 ．直流电机驱动调速电路（实物）
50 ．步进电机驱动电路（实物）
51 ． IC 卡及接口电路
52 ．实时时钟 / 日历控制电路
53 ．语音芯片控制电路
54 ． 8251 接口电路
55 ． I 2C 总线接口电路
56 ． RS232 转 RS485 电路
57 ． USB 接口电路
58 ．单片机与 CPLD 实验电路
二、实验项目
( 一 ) 软件实验
1 ．存储器块清零
2 ．二进制到 BCD 码转换
3 ．二进制到 ASCII 码转换
4 ．程序跳转表
5 ．内存块移动
6 ．数据排序
( 二 ) 硬件基础实验
7 ． P1 口输入、输出实验
8 ．继电器控制实验
9 ．用 74LS245 读入数据
10 ．用 74LS273 输出数据
11 ．串行数转换并行数
12 ．并行数转换串行数
13 ． PWM 转换电压实验
14 ．音频控制实验
15 ． 8255 输入、输出实验
16 ． 8155 输入、输出实验
17 ． 5LED 静态串行显示实验
18 ． 6LED 动态扫描显示实验
19 ．查询式键盘实验
20 ．阵列式键盘实验
21 ．计数器实验
22 ．定时器实验
23 ． 8253 定时器实验
24 ．外部中断实验
25 ．串行口通讯实验
26 ． ADC0809 模数转换实验
27 ． DAC0832 数模转换实验
28 ． MC14433 模数转换实验
29 ． EEPROM 外部程序存储器实验
30 ． SRAM 外部数据存储器扩展实验
31 ． 93C 46 串行 EEPROM 数据读写
32 ．电子时钟实验
33 ．电子琴模拟实验
34 ．打印机控制实验
35 ．汽车转弯信号灯控制实验
36 ．温度传感器模拟实验
37 ．温度过程控制模拟实验
38 ．步进电机模拟实验
39 ．计算器实验
40 ．数字频率计实验
41 ． V/F 转换实验
42 ． F/V 转换实验
43 ． LED 点阵显示实验
44 ．字符液晶显示屏控制实验
45 ． 8279 键盘扫描显示实验
46 ．看门狗实验
47 ． 8251 串行口扩展通讯实验
48 ． I 2C 总线读写实验
99 ． RS232 转 RS485 实验
50 ． USB 接口实验
51 ．十字路口交通灯控制实验
52 ．五功能逻辑笔实验实验
53 ．直流电机驱动调速实验（实物）
54 ．步进电机驱动实验（实物）
55 ． IC 卡读写实验
56 ．实时时钟 / 日历控制实验
57 ．语音芯片控制实验
58 ．单片机与 CPLD 综合实验
三、实验桌：
为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。 |
|
