产品型号：HYKW-925A
产品代码：
产品价格：面议
计量单位：台
折 扣 率： 0
最后更新：2017-11-04
关 注 度：4558
生产企业：上海华育教育设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍一、概述：
该电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

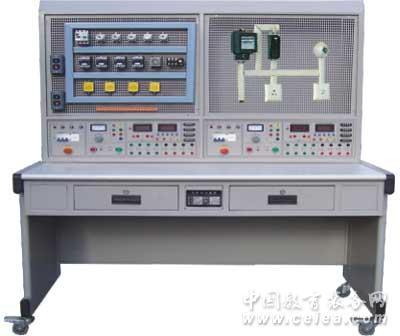

网孔型电工技能及工艺实训考核装置
二、特点：
1 、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2 、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3 、每组设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4 、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
三、技术性能：
1 、工作电源：三相四线（或三相五线）～ 380V±5% 50Hz
2 、温度： -10℃ ～ 40℃ ，相对湿度＜ 85% （ 25℃ ）
3 、装置容量：＜ 1.5KVA
4 、重量： 200Kg
5 、外形尺寸： 1500mm × 750mm × 1650mm
四、实训台配备
1 、提供线电压 380V 和相电压 220V 两种电源，输入、输出有指示灯和电压表指示工作状况。
2 、交流仪表
① 真有效值智能交流电流表 2 只
采用美国模拟器件公司生产的新型高性能 RMS 真有效值转换器，配以高速 MPU 单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围： 0 -5A ，单片机控制档位自动切换，并有超量程告警、切断电源功能。测量精度为 0.5 级。具有数据存储与查询功能。
② 智能交流功率及功率因数表（多功能） 2 只
由 24 位专用 DSP 、 16 位高精度 AD 转换器和高速 MPU 单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用 RTOS 设计思路，同时配有 PC 监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为 1.0 级，功率因数测量范围 0.3-1.0 ，电压电流量程为 450V 和 5A ，能自动判别负载性质（感性显示 “L” ，容性显示 “C” ，纯电阻不显示），并可存储测量数据，供随时查阅。
3 、两组独立启动，停止按钮各自控制电源的输出，并有急停按钮，每组电源输出有单片机全程监控过载或短路而迅速切断电源，故障排除复位后方可再次启动电源。
4 、提供降压启动电阻 75Ω/75W 六个，能耗制动电阻 10Ω/25W 二个。
5 、提供整流二极管 IN5408 八只。
6 、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有抽屉和元器件储存柜。
五、 实训设备的实训项目
1 ．电工布线工艺实训
2 ．两个开关控制一盏灯线路训练
3 ．声控开关控制白炽电路训练
4 ．二地控制一盏灯电路训练
5 ．三地控制一盏灯电路训练
6 ．日光灯线路接线训练
7 ．单相电度表直接安装接线
8 ．单相电度表经电流互感器安装接线
9 ．室内照明电路安装训练
10 ．配电板安装训练
11 ．交流负载电功率的测量
12 ．三相异步电动机直接启动控制
13 ．三相异步电动机接触器点动控制线路
14 ．三相异步电动机接触器自锁控制线路
15 ．三相异步电动机 Y/△ 自动控制线路
16 ．用倒顺开关控制三相异步电动机正反转线路
17 ．接触器联锁的正反转控制线路
18 ．按钮联锁的三相异步电动机正反转按钮线路
19 ．双重联锁的三相异步电动机正反转按钮线路
20 ．三相异步电动机多地控制
21 ．工作台自动往返控制线路
22 ．三相异步电动机串电阻降压启动控制线路
23 ．三相异步电动机能耗制动控制线路 |
|
