產品詳細介紹一、概 述
“HCEDDE-1型 高低壓供配電實訓裝置”該裝置是根據機械工業職業技能鑒定指導中心編寫的《高級電工技術》、《電工基礎（高級工適用）》、《電工技師培訓教材》，結合《工廠供電》和《供配電技術》課程研發生產的。該裝置主要對10kV的高壓配電所（HDS）及低壓380V用電負荷的供配電線路中涉及的微機保護測控裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等電氣一次、二次、控制保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。并且本套實訓裝置還有利于學生對電流互感器、電壓互感器、模擬表記、數字顯示表及開關元器件工作特性和接線原理的理解和掌握。
二、特 點

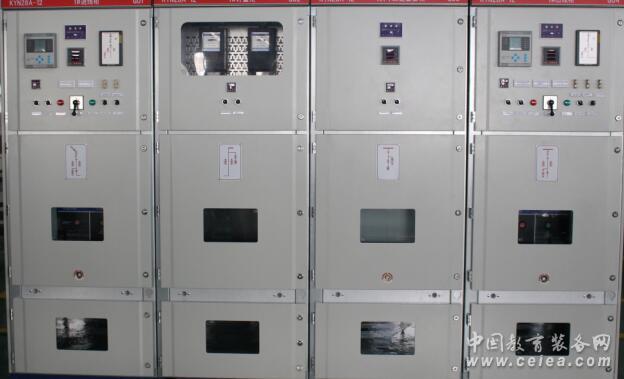

1.該實驗裝置為柜體的結構模式，由高壓柜部分、低壓柜部分、模擬屏、微機保護后臺系統等幾個部分構成的整個實習操作系統。
2.此裝置可以模擬變、配電所的一次線路和二次設備及相關監視儀表等真實設備進行供、配現場的真實操作；
3.可進行高、低壓器件檢修、電氣倒閘操作；
4.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行，提高學生的動手能力，同時有利于保護元器件；
5.適用于變配電操作人員的上崗培訓及電工操作證的考核作業。
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤1.5kVA
4.設有短路保護、過流保護、過載保護、漏電保護器和急停保護等，能確保操作者的安全，各測量儀表也均有可靠的保護功能，使用安全可靠
6.外形尺寸:
高壓開關柜：寬×深×高=800×1000×2000㎜
高壓開關柜：寬×深×高=600×800×2000㎜
四、實訓項目
1．高壓斷路器、電流互感器、電壓互感器等高壓器件的認知實驗；
2．高壓斷路器的退出運行檢修實驗；
3．全站送電倒閘操作實驗；
4．全站停電倒閘操作實驗；
5．全站由檢修轉為運行倒閘操作實驗；
6．全站由運行轉為檢修倒閘操作實驗；
7．電壓表、電流表、電能表的識讀操作；
8．高壓系統繼電保護實驗；
9．高壓柜斷路器的控制和信號回路試驗；
10．微機線路保護裝置基本功能實訓；
11．10 KV線路微機過電流保護實訓；
12．微機保護后臺系統電量檢測與負荷曲線測繪等；
13．斷路器的遠程控制與信號采集；
14．模擬供配電所送電和停電操作實驗； |
|
