產品型號：OUM485D
產品代碼：1
產品價格：1888
產品編碼：1
計量單位：套
折 扣 率： 0.999
最后更新：2017-12-25
關 注 度：5079
生產企業：上海歐脈電子科技發展有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

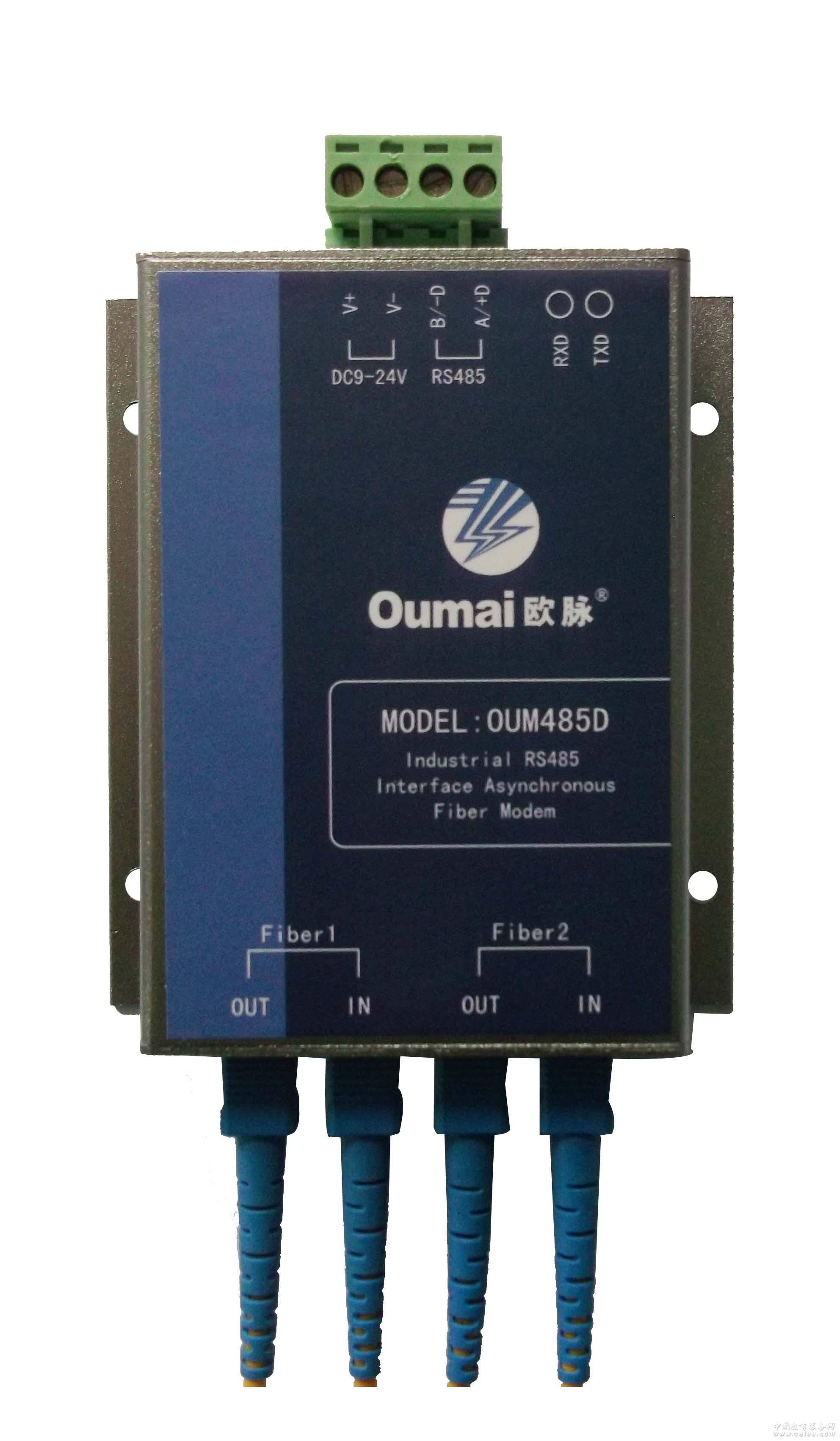

產品詳細介紹 OM485D雙光模塊 RS-485 轉換光端機專門用于低速率數據通訊的遠距離傳輸，是一種多功能的 RS-485/RS-422 接口光纖 MODEM。是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。該產品采用光纖作為傳輸介質，提高了系統傳輸性能，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅。
該產品在標準產品的基礎上增加了光通訊中繼器和復用器功能，可以實現在一對光纖基礎上實現多路信號傳輸功能，同時去掉了光分配器，對于施工場合受限制的情況下不需要再大面積挖溝敷設光纜，不需要對已生產或使用場地的進行施工破壞。更重要的意義在于今后出現光纖被破壞斷纖時可以快速判斷斷纖位置，簡便而迅速更換損壞光纖，避免以往檢查和更換損壞光纖時位置判斷困難、更換工作量大的問題。
產品特點：
※ 零延時自動轉發
※ 異步傳輸，點對多點運用，RS485 接口與光纖轉換
※ 自動偵測串口速率、判別和控制數據傳輸方向
※ 最大通信速率 500Kbps
※ 12VDC 電壓輸入,亦可訂制 220VAC
※ 多模可選 ST/SC 接口，單模可選 FC/SC/ST 接口
※ 光模塊工作波長：1310nm
※ 通訊接口提供 1500W 浪涌保護，15KV 靜電保護
※ 多模通信傳輸距離 3 公里，單模傳輸距離 20 公里
※ RS-485/422 支持 128 點輪詢
※ 采用兩只低速 TTL 電平專用光模塊，該模塊具有低功耗、高可靠性和穩定性等特點，是低速率數據通訊和監控數字視頻傳輸設備的最佳選擇。
通訊指標： 標準 符合 EIA RS-485 標準
RS-485信號： D+,D-,GND 光纖信號： IN,OUT 支持熱插拔
工作方式： 異步工作,點對點 方向控制： 采用數據流向自動控制,自動判別和控制數據傳輸方向
波 特 率： 0-120Kbps,自動偵測信號速率 接口保護： 600W 浪涌保護、1500V 靜電保護
光纖波長： 1310nm 負載能力： RS-485/422 口支持 32 個節點(可定制 128 點)
電氣傳輸距離： RS-485/422 口 1200 米 光端傳輸距離： 多模 2 公里,單模 40 公里
工作溫度： -25℃到 70℃ 電氣接口： 5 位可插拔接線端子，RS485 端口支持熱插拔
存儲溫度： -40℃到 85℃ 外觀指標： 長×寬×高 80mm×67mm×26mm
相對濕度： 5%到 95% 外殼： 鋁合金外殼陽極氧化處理
重量： 250g 功耗： 小于 2W
光模塊指標：
SC/FC/ST 光接口
多模/單模雙纖雙向光收發一體模塊
單+5V 供電
接口電平兼容標準 TTL 電平和 CMOS 電平
標準 1×9 管腳封裝
極低功耗設計，滿足特殊要求
傳輸速率低至直流，上限速率可選，最高可達 10Mb/s
參數 符號 最小 典型 最大 單位
發射（Transmitter）
傳輸速率 B 2 84 Mb/s
輸出中心波長 λc 1263 1310 1360 nm
1500 1550 1580 nm
平均輸出光功率 Po <5KM -16 -12 -6 dBm
(1310 多模)
15KM -15 -8
20KM -15 -8
40KM -10 -8
60KM -5 -3
80KM -5 -3
（1550nm DFB）
120KM -1 0
（1550nm DFB）
消光比 EXT 8.2 10 dB
接收（Receiver）
接受靈敏度 Pmin <5KM -35 dBm
15KM -36 -35
20KM -36 -35
40~60KM -37
80~120KM -38
最大輸入光功率 Pmax -3 dBm
信號檢測 PA -39 dBm
信號檢測 PD – -44 dBm
|
|
