产品详细介绍DLC9500P24——W4100升级版
描述：
DLC700024 DLC9000P24是完全新设计的系统，主要包括以下特点： ▲ 采用了Virtex-6平台XC6VLX240T-1FFG1156，资源非常丰富，比以前版本的性能指标有几何级别的提高和改善； ▲ 采用了2条 DDR3数据缓存功能，可以实现乒乓操作； ▲ 采用了pcie 1.0 x4或者pcie 2.0 x4传输数据，尤其是加了pcie驱动功能，支持3到5米pcie 1.0 x4数据传输； ▲DLP控制板与DMD通信的外部接口只用了1条 LVDS高速连接电缆，长度为25.4cm； ▲连接器和线缆的修改不会有任何影响，可支持高达1Gbps以上的高速LVDS信号。
规格参数系统框图应用领域产品清单
产品概述：
DLC9500P24投影设备是采用了当今先进的数据处理技术以及高速接口进行设计的投影系统，其核心的数据收发、处理与控制单元采用了Xilinx公司资源非常丰富的Virtex-6系列芯片，即XC6VLX240T-1FFG1156 FPGA可编程逻辑器件。DLC9500P24投影设备比以前同类DLP4100产品的性能指标有几何级别的提高和改善。下图为DLC9500P24的功能图。
Figure-1 DLC9500P24Block Diagram
核心组件：

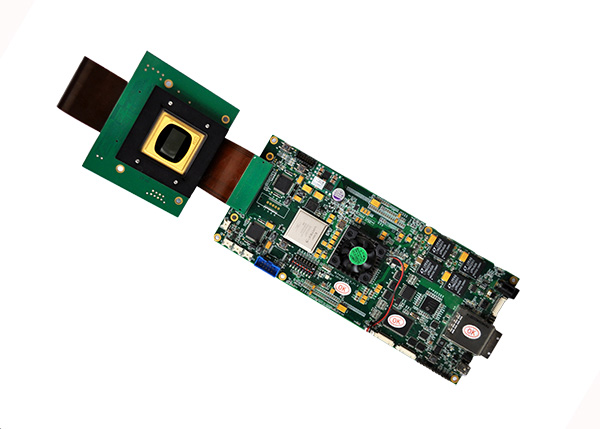

下图包含了DLC9500P24设备的最主要组成元件。从下图可以看出，DLC9500P24设备可以工作于PCIe模式或者USB模式下，且支持.7和.95两种DMD设备。
Figure-2 Key Components
Xilinx Virtex 6 APPSFPGA
上图红色线框的风扇下面是Virtex-6 FPGA XC6VLX240T-1FFG1156芯片。该芯片用于实现PCIe接口、DDR3接口、USB接口、通用的GPIO接口以及实现对DDC4100（即Virtex-5）芯片的控制与操作。该芯片是整个DLC9500P24控制板的功能控制与数据处理单元，相当于设备的CPU芯片。该芯片支持PCIe与DDR3接口，并且逻辑资源与时钟资源丰富，极大地提高了设备的性能。
产品指标和参数：
●数据接口：PCIE2.0、USB2.0
●PCIE2.0接口带宽：20Gbps 传输距离：1m
●DDR3大小：2 x 2GB 800MHz 64bit 最大支持2 x 8GB
●FPGA型号：Virtex6 XC6VLX240T
●DMD最高显示帧率16666帧/s 1bit
●251帧/s 8bit
●提供LED光源控制接口，可实现图像帧触发同步
●支持DLF软件工具开发包
●板子尺寸：230mm x 94mm
|
|
