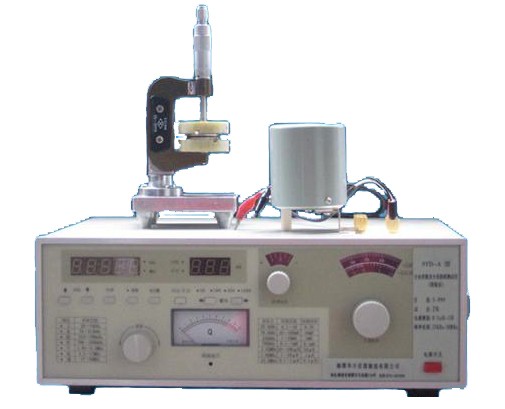

产品型号： HJC绝缘材料介质损耗 /介电常数测试仪
产品代码：
产品价格：
计量单位：台
折 扣 率： 0
最后更新：2019-01-30
关 注 度：3967
生产企业：吉林省华博科技工业有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍为提高材料的性能提供依据；仪器的 基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算 机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q 值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至最低，并保留了原 Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的 Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。满足标准：GBT 1409-2006 测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法
仪器的技术指标
1．Q值测量
a．Q值测量范围：2～1023。
b．Q值量程分档：30、100、300、1000、自动换档或手动换档。
c．标称误差
项 目 GDAT-A
频 率 范 围 20kHz～10MHz；
固 有 误 差 ≤5％±满度值的2％；
工 作 误 差 ≤7％±满度值的2％；
频 率 范 围 10MHz～60MHz；
固 有 误 差 ≤6％±满度值的2％
工 作 误差 ≤8％±满度值的2％。
2．电感测量范围：14.5nH~8.14H
3．电容测量：1~ 460
项 目 GDAT-A
直接测量范围 1～460pF
主电容调节范围：30～500pF
准确度 150pF以下±1.5pF；
150pF以上±1％
注：大于直接测量范围的电容测量见使用规则
4．信号源频率覆盖范围
项 目 GDAT-A
频率范围 10kHz～50MHz
频率分段（虚拟） 10～99.9999kHz 100～999.999kHz
1～9.99999MHz 10～60MHz
频率指示误差 3×10-5±1个字
5．Q合格指示预置功能 预置范围： 5～1000。
6．Q表正常工作条件 a. 环境温度： 0℃～+40℃ b．相对湿度：<80％；
c．电源： 220V±22V，50Hz±2.5Hz。
7．其他 a．消耗功率：约25W； b．净重：约7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
8．产品配置： a. 测试主机一台； b .电感9 只；
C. 夹具一 套
附表 电感组典型测试数据
线圈号 测试频率 Q 值 分布电容 p 电感值
9 100KHz 98 9.4 25mH
8 400KHz 138 11.4 4.87mH
7 400KHz 202 16 0.99mH
6 1MHz 196 13 252μH
5 52MHz 198 8.7 49.8μH
4 4.5MHz 231 7 10μH
3 12MHz 193 6.9 2.49μH
2 12MHz 229 6.4 0.508μH
1 25MHz 233 0.9 0.125μ
50MHz 211
|
|
