产品详细介绍FC-4000具备小巧、高分辨率和高稳定等特点，仪器内置锂电池，具备小巧、高分辨率和高稳定等特点，可使用手机标准USB充电口充电，满电可使用2小时左右，方便户外测量。除了精确测量实时频率，还提供基本统计值（Max、Min、Avg、Pk～Pk）、频率趋势图、频率分布柱状图等统计功能，方便易用。
1.2. 产品特性
5英寸高分辨彩色TFT显示屏，将测量统计结果清晰显示出。
高稳定性OCXO（可�。�，为频率计提供了精准时基，出厂使用原子钟校准。
外形尺寸小巧（6寸手机大小，单手可拿）和便携，内置高能量密度锂电池。
高精度：0.001Hz（对常用晶振频率，相对精度0.001ppm）。
实时统计功能：对于实时信号频率测量，可以精确显示信号实时频率、Max、Min、Avg、Pk～Pk值，准确清晰的显示信号频率信息。
扩展的统计显示能力，包括频率记录趋势图，以及累积频率分布柱状图。
1.3. 典型应用
一、利用频率计来测量时钟、总线CLK、有源晶振或射频信号源的精确频率，如图 1。

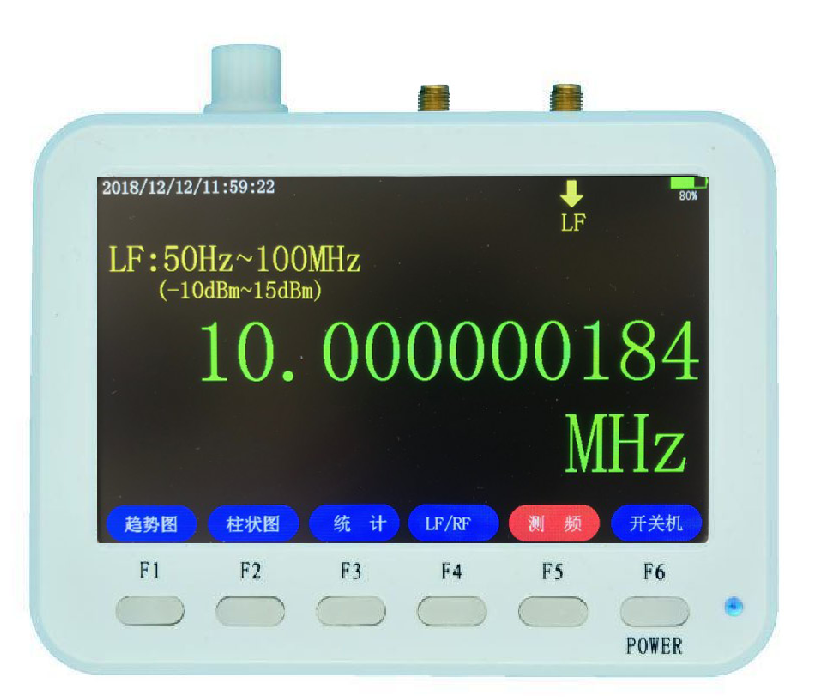

图 1 10MHz原子钟测量图
二、对通信设备高精度抖动和漂移测量和分析
无论是在较长时间内执行低速高度精确的测量，还是在较短时间内执行高速测量，都可以使用FC-4000频率计作为经济型、高精度的抖动和漂移分析解决方案。
查看批量数据的最大/最小值，平均值，Pk～Pk值如图 2
通过一系列测量查看频率的趋势和变化如图 3
查看批量数据的柱状图如图 4
图 2 某15kHz信号实时测量图
图 3 某15kHz信号源频率趋势图
图 4 某10kHz信号源频率柱状图
2. 技术指标
项目 指标
输入信号 50Hz～100MHz AC/DC 功率：-10dBm～15dBm
100MHz～4GHz AC/DC 功率：-10dBm～15dBm
时基 OCXO（可�。┢德�: 13MHz.
时基特性 精确度：<±2×10-7
老化率：<±5×10-10/月
温漂: 0℃～70℃ ±1×10-8
（参考25℃）
精度 时基误差±0.001Hz
显示系统 彩色TFT显示屏
最大分辨率 0.001Hz
液晶分辨率 800×480
液晶尺寸 5寸
射频接口 SMA-K
内置RTC时钟 支持
电池容量 3300mAh（典型）
充电时间 4～5小时
供电接口 Micro USB接口
外形尺寸 135mm*101mm*30mm
工作温度 -20～45度
存储温度 -20～70度
|
|
