产品详细介绍
PT825旋转机械故障诊断模拟教学实验台系统二技术方案
基本特诊
PT825旋转机械综合试验台是为了学习各种振动特征的详细知识，有必要在与实际机器相同的装置中进行模拟实验，用来提高非常复杂振动频谱的分析能力，同时对各种缺陷，进行精密振动分析和详细故障诊断。机械故障诊断教学模拟实验的每个部分，都可以精确加工，具有高公差，可以在低振动下运行，可根据您想要分析的具体故障特征，在安全可控的环境中单独或与各种故障组合搭配实验。作为研究机器缺陷特征的创新实验平台，完全满足振动分析工程师和教学模拟用户的广泛需求。
功能应用
滚动轴承故障机理与诊断（轴承内圈，轴承外圈，轴承滚珠，轴承保持架，综合故障轴承）；
轴弯曲的故障机理与诊断；
偏心的故障机理与诊断；
热变形的故障机理与诊断；
叶轮与转轴之间配合失效机理与诊断；
机械松动的故障机理与诊断；
信号处理技术研究；
参数配置：
电气参数
电机 2Hp, 1500瓦 三相交流电机
控制器 VFD-M 交流变频器
Zui高速度 RPM 1785 (长时间运行)
速度范围 0~1785 rpm 可调
电源 输入380 VAC，三相，50/60 Hz
故障电机类型 转子不平衡交流电机，转子偏心交流电机，轴弯曲的交流电机，轴承故障交流电机，转子条故障交流电机，定子绕组故障交流电机，电压不平衡和单相交流电机
机械参数
轴 直径30mm , 钢
轴承 正常轴承2个
缺陷轴承 轴承内圈，轴承外圈，轴承滚珠，轴承保持架，综合故障轴承
基座 2个基座有3个轴承安装孔的滑块，用于轴承移动，基座内设有加速度传感器安装孔
对中机构 使用千斤顶螺栓旋钮移动电机底座
磁粉制动器 手动, 0.0-50Nm, 重量:15kg
底板 10mm厚铝板
安全罩 抗冲击透明安全盖，带安全隔离器，可在安全罩打开时停止电机
软件方案：
1.包括多通道数据采集器；
2各类传感器：加速度传感器，非接触式电涡流传感器，光电式转速计；
3.电脑端分析软件；

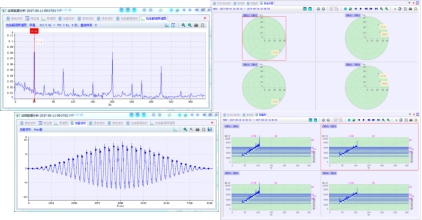

软件功能：
通过其直观的界面，功能强大的分析软件，您可以进行振动分析以及动平衡校正。其涵盖的动平衡功能模块软件包含丰富的图表数据及人性化的界面，便捷，轻松实现现场动平衡振动数据采集、分析。
软件的主要功能如下：
加速度，速度和位移振动实时检测测量；
时域波形/频谱分析，包络谱解调分析；
倍频分析，谐波游标和边带游标；
软件集成动平衡校正功能；
轴心轨迹测量；
波德图测量；
启停机过程分析功能；
长时间数据存储及查看功能。
|
|
