產品詳細介紹
常見故障電機頻譜特征圖-瓦倫尼安教學設備
序號 故障種類 特征頻譜圖 備注

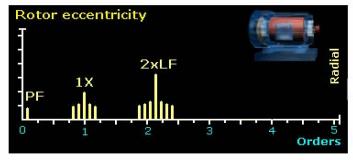

1 轉子偏心 偏心轉子會導致轉子和定子之間的間隙隨著轉動不斷變化，從而產生一個脈動的振動源，可以看到兩倍行頻分量，并出現1X波峰，及該頻率處的極通頻率的邊帶。
2 軸彎曲 由于轉子銅條上的電流的不均勻分布，引起轉子受熱不均，導致轉子彎曲變形，同時轉子彎曲會出現所有的不平衡現象，我們可以檢測電機冷卻狀態下的軸彎曲狀態。
3 轉子條斷裂 轉子斷條會在1X處產生極通過頻率的邊帶，以及它的諧波（2X,3X,等）你會看到1X諧波的頻譜，同時每個諧波附近都有“裙帶”的極通過邊帶。
4 電機缺相 由于連接松動導致的電機缺相，也會產生很強的兩倍行頻，（100Hz）的振動，并伴有1/3的行頻的變頻帶。
5 軸承故障 1.內圈故障的軸承會出現故障頻率及諧波伴有轉頻的邊帶.
2.外圈故障的軸承，出現故障頻率及諧波。
6 匝間短路
繞組運動會導致緩慢磨損并降低繞組絕緣性能。 隨著振動，絕緣性會降低， 必須使用電動機電路分析而不是振動來監視和評估匝間短路情況。
7 轉子不平衡 波形為正弦波；
軸心軌跡為圓或橢圓；
1X頻率為主； 徑向（水平和垂直）振動為1X主；振幅隨轉速升高而增 大。
|
|
