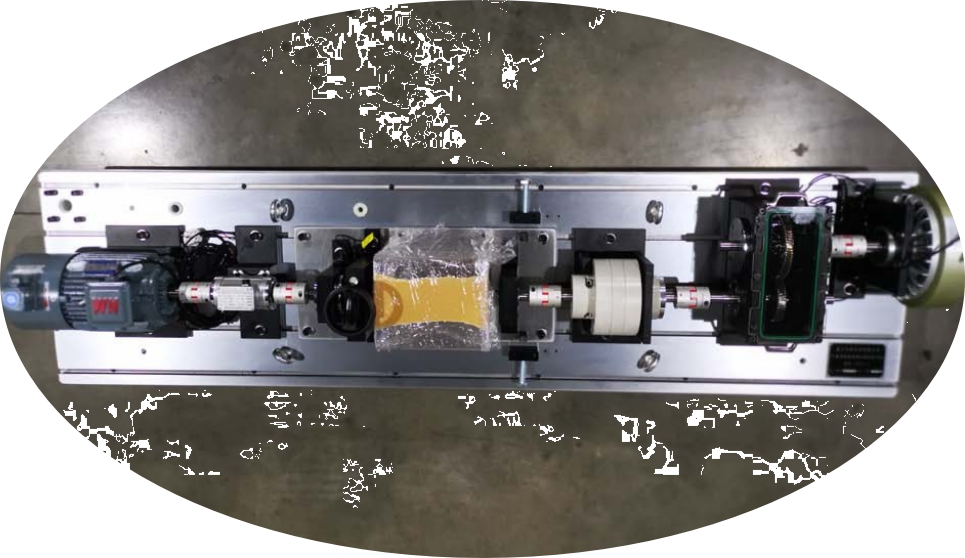

行星齿轮故障诊断试验平台-VALENIAN-PT5200
1、简介：
VALENIAN-PT5200可模拟斜齿轮箱、行星齿轮箱的断齿、裂纹、磨损等故障。其中行星齿轮箱行星轮配断齿、裂纹、磨损三种故障齿轮，太阳轮配断齿、裂纹、磨损三种故障齿轮；斜齿轮箱配断齿、裂纹、磨损三种故障齿轮。
滚动轴承故障模拟：可在齿轮总成上进行轴承故障模拟。可模拟的故障有：轴承内圈损伤、外圈损伤、滚珠损伤。
变速变负载：可变速模拟在不同速度条件下的故障特征，变速范围为75—1450 Rpm；可模拟在不同负载条件下的故障特征，变负载范围0-100N.m。
2、组成:
由变速驱动电机、轴承、斜齿轮箱、行星齿轮箱、磁粉制动器、隔振底板等组成。
3、主要参数：
3、主要参数：
3.1 变速驱动电机及变频驱动转速控制模块
a) 型式：交流变频电机
b) 功率：2.2KW
c) 马达转数：最大转数1450rpm
d) 电源：单相交流，电压220V，频率50/60HZ
e) 速度控制：交流变频控制器
f）滤波：变频输入输出滤波
3.2 磁粉制动器及张力控制器径向加载模块
a) 型式：磁粉制动器
b) 最大转矩：100N.m
e）张力控制器：最大输出电流3A
3.3 平行齿轮箱故障植入�？�
a) 齿轮：大齿轮模数2，齿数75，材质S45C，精度5级
小齿轮模数2，齿数53，材质S45C，精度5级
b) 润滑：浸油式
c) 轴承：滚动轴承
d）故障齿轮总成：大齿轮总成故障，断齿、磨损、裂纹故障轴承各1套,小齿轮总成轴承故障（轴承内圈损伤、外圈损伤、滚珠损伤各1套）
3.4 行星齿轮箱故障植入�？�
a) 齿轮：模数2，齿圈72齿，行星轮27齿，太阳轮18齿
b）速比：5:1
c）轴承：滚动轴承
d）VALENIAN-PT 5200 故障齿轮：行星齿轮箱行星轮配断齿、裂纹、磨损三种故障齿轮，太阳轮配断齿、裂纹、磨损三种故障齿轮；太阳轮轴承内圈损伤、外圈损伤、滚珠损伤各1套
3.5 底座：
a) 材质：45钢
b) 表面处理：镀络
e) 结构：T型槽，带自定位结构设计，方便对中
4.动态数据采集分析系统
4.1、加速度传感器：灵敏度：100mv/g；横向比：<5%；频响：0.5-6k；量程：50g±2g；抗冲击：1000g±10g；重量：28克±2g；外形尺寸：18*30mm（±2mm）；安装方式：M5；工作温度：大于-40℃，小于120℃；激励电压：大于18V，小于28V；恒流源：大于2 mA，小于10mA；输出阻抗<100欧
4.2、动态数据采集器：
4.2.1、功能：基于以太网接口的16位A/D并行数据采集系统；电压/IEPE输入两种方式， 4通道，内置程控增益放大器；任意设定采样通道数, 各通道自动扫描采集；多种采样方式:示波、触发采样、数据记录仪；可连续大数据量采集（取决于计算机硬盘容量）；带DC/DC 隔离电源, 提高了抗干扰性；功能丰富的测试与分析软件，详细的开发包方便客户二次开发；
4.2.2、主要技术指标：通 道 数：4；A/D 位数：16位；电压输入特性：输入范围：≤±10V、输入阻抗：≥1MΩ、信号频率范围：DC-25kHz；IEPE输入特性：IEPE激励电源：4mA/+24VDC、信号输入范围：≤±10V、信号频率范围：DC-25kHz；信噪比：＞80dB；放大倍数：×1、×10、×100；精度：≤0.5％；Zui高采样率：100kSps/CH，同步并行；接口：以太网；触发方式：信号触发；采样方式：实时采样、实时显示、连续存盘(容量取决于计算机的硬盘)；外形尺寸：125W×50H×180D(mm)；重量：不大于0.6Kg；供电电源：DC：10～30V；温度：工作温度：0℃～50℃；存储温度：-55℃～85℃；
4.3、信号测试与分析系统软件：
4.3.1. 系统同时支持在线模式及后处理模式，两种模式任意切换，同时支持工作区及项目文档管理功能，管理数据非常方便。
4.3.2. 同时支持多种语言，系统默认支持中文及英语，语言文件采用文本格式，用户可以根据自己的实际需要自己翻译使其很好的支持其他语言，不同的语言可以实时进行切换。
4.3.3. 可以配接各种采集器，采集器的类型可以根据用户实际使用的产品自己指定。
4.3.4. 系统同时支持在线模式及后处理模式，两种模式任意切换，同时支持工作区及项目文档管理功能，管理数据非常方便。
4.3.5. 同时支持多种语言，系统默认支持中文及英语，语言文件采用文本格式，用户可以根据自己的实际需要自己翻译使其很好的支持其他语言，不同的语言可以实时进行切换。
4.3.6. 可以配接各种信号分析仪器，分析仪的类型可以根据用户实际使用的产品自己指定。
4.3.7. 具有丰富的多种参数设置功能：可以任意设置采样的起止通道；任意指定各采样通道是否存盘；可以调节显示波形时图形的刷新速度；
4.3.8. 支持多种文件存储格式。存盘文件格式可以为二进制格式，也可以存为UFF58、UFF58b，MatLab5.0格式,方便用户使用其他软件分析数据。
4.3.9. 多种采样方式：示波方式；手动触发；信号触发；连续记录。
4.3.10. PT5200软件系统具有丰富的时域、频域分析处理功能，系统支持显示：单踪示波视图； 多踪时域示波；李沙育图（即X-Y图，X轴，Y轴可以任意指定通道）；傅里叶分析；自谱、功率谱、功率谱密度分析；传递函数分析；旋转机械转速分析； 统计信息(可以显示任意几个通道的最大值，最小值，峰峰值、有效值、方差、标准差、波峰因素、波形因素、脉冲因素、裕度因素)。
4.3.11. 二次开发提供以下支持：
支持VC、C++、C#、Labview、Matlab等编程语言;API及示例程序;网络数采仪通信协议;用户既可以使用API开发程序，也可以采用tcp通信协议直接控制。
5、典型故障
太阳轮断齿 行星轮磨损
太阳轮点蚀 行星轮断齿
正常磨损对比
|
|
