產品型號：CIPS
產品代碼：密間隔管地電位檢測儀
產品價格：195000
產品編碼：CIPS密間隔電位測試儀
計量單位：套
折 扣 率： 2.5
最后更新：2014-12-29
關 注 度：4254
生產企業：北京聚世鑫商貿有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹密間隔管地電位檢測儀
CIPS密間隔管地電位檢測儀技術原理

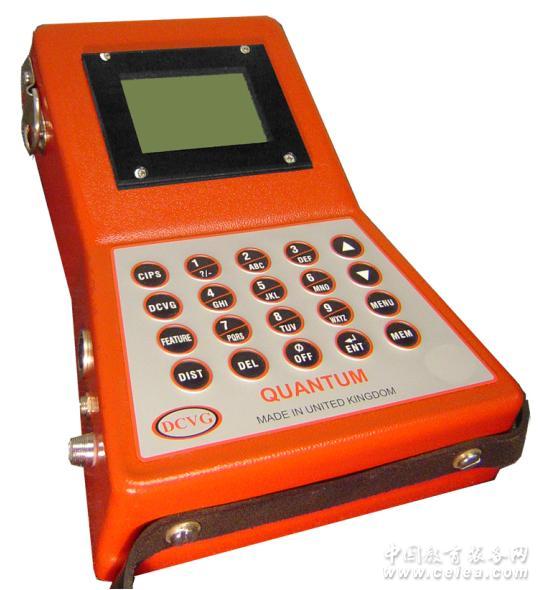

CIPS埋地管道陰極保護電位檢測儀技術就是使用一根長導線連接測試柱，然后沿著管線方向以非常小的間隔（1.0～1.5m）使用專用的數據記錄儀Quantum采集并記錄數據，利用管道陰極保護電流檢測儀繪制連續的開/關管地電位曲線圖，這樣就可以提供出整個管道陰極保護防護情況。在CIPS的使用過程中可以確定可識別直流源的開管地電位（ON potential ）和斷流器的關管地電位（OFF potential）。OFF potential是非常精確的電位，密間隔管地電位測試儀因為在很大程度上消除IR讀數過程中出現的電壓降低的錯誤信息，這是由于電流在土壤和管道表面的沉積物中傳播的造成的。因此，這樣的管地電位是比較準確的，可以對管道的防護情況進行更好的評估（沒有IR的影響）。
使用密間隔管地電位檢測儀的重要性
埋地管道的防腐層在生產、運輸、安裝、地應力、環境等影響下，難免有破損情況發生；一旦發生局部破損或剝離，就必須保證陰極保護（CP）電流的暢通來達到防護效果；隨著防腐層性能的降低，陰極保護的作用會逐漸增加，否則管道本體將迅速腐蝕破壞。所以，擁有一款性能優秀的陰極保護電流評估系統是管網運行單位和檢測單位必備工具。密間隔電位檢測儀（CIPS）系統就是用于測定陰極保護的效果，間接反映防腐層狀況的評估系統。
密間隔管地電位測量儀系統特點
DCVG 在防腐層的定量檢測方面提供出完整的信息，配合 CIPS 檢測技術可在陰保系統有效性等方面對埋地管道進行腐蝕及防護全面檢測和評價：
防腐層缺陷的精確定位，評估破損嚴重程度
測量出防腐層缺陷位置的管道受保護程度
根據地面電場反映出的陰保電流變化，鑒定缺陷的腐蝕活性
識別并定位地下設施對陰保系統對檢測的干擾
確定直流雜散電流在管道防腐層破損點部位的流入和流出點的位置
定位陽極地床，評估陽極場效應的影響范圍
通過 DCVG 信號幅度的衰減趨勢分析，可識別較大的防腐層破損處腐蝕狀況
通過檢測防腐層缺陷電流方向，確定是否調整陰保電流以保證所有缺陷得到充分的保護
模擬式DCVG 的主要優勢
管道防腐層破損處定位精度高（10厘米內）
友好靈活、檢測指示直觀、易于操作
在 DCVG 檢測過程中，對能達到的管線區域進行細致的檢查
能夠確定存在的直流雜散電流干擾，及破損處電流流入/出點
能夠確定防腐層破損位置是否得到陰極保護
確定大管道防腐層破損在管道環向的位置
開挖之前就可以判斷出防腐層破損的大概形狀
精確的 DCVG 技術能夠檢測復雜管網及高壓線下的管線
以確定是否要調整整流器的設置，使得防腐層破損處接收足夠陰保電流
一、直流電壓梯度檢測系統基本功能
.1 能夠精確定位埋地鋼質管道的防腐層缺陷點、能計算防腐層的缺陷嚴重程度、判斷缺陷處的腐蝕活性及腐蝕形態；
.2 可確定大直徑管道防腐層破損在管道環向位置，并確定防腐層破損的形狀；
.3 可以鑒定管道沿線的陰極保護系統有效的程度，確定陰極保護系統的有效距離；
.4 可用于檢測通過河流和江口的管道，城市地下管道，加工廠和儲罐場所等復雜管網，檢測高壓線下的埋地管線，交流電不會對設備產生影響；
.5 設備無需與測試樁連接即可完成測試；
二、密間隔管地電位檢測儀基本功能
.1 可以測量管線任意一點真實保護電位（消除IR降后的保護電位），配合專業靜態數據記錄儀可以完成管道電位的靜態測量，長時間記錄電位波動情況；
.2 采用衛星同步斷流裝置，測試管線各點的通電電位和斷電電位；
.3 生成管道距離—電位缺陷，分析管道陰極保護薄弱區域，為管道陰極保護系統的處理方案提供數據支持；
.4 矯正時間次序和消除時間的漂移，可以精確記錄下時間和GPS坐標；
.5 衛星同步斷流裝置具有不同的時間通斷順序，既可以滿足密間隔管地電位檢測儀的檢查，也可以滿足直流電壓梯度檢測系統的檢測；
.7 密間隔管地電位檢測儀測量主機屏幕上可以顯示監測到脈沖的形狀，可以看到陰極和陽極的波峰、AC干擾、以及斷流器的開/關引起的小脈沖;
.8 密間隔管地電位檢測儀測量主機可以存儲管線檢測中的特征（例如穿路、穿河、測試樁等），便于數據的分析；
.9 密間隔管地電位檢測儀測量主機具有直流電壓梯度檢測系統電子測量功能，可以測量直流電壓梯度檢測系統的通電電位和斷電電位；
三、密間隔管地電流檢測儀技術性能指標：
精度要求：可實時確定防腐層破損點位置，防腐層破損處的定位精度在15cm以內，可檢測埋深2m以內，破損區域≤Φ10mm的破損缺陷；
CIPS密間隔管地電位檢測儀精度誤差應±2.5%；
至少具備5種專門設計的數據記錄通道：常規CIPS測量；常規CIPS測量+與縱向半電池之間的電位差的測量；常規CIPS測量+與橫向半電池之間的電位差的測量；DCVG破損中心點的定位和電性測量；GPS坐標、時間和日期等數據記錄。
傳統的陰極保護效果測量方法是對埋地管道進行密間隔管地電位測量儀，通過管地電位值來判斷管道是否達到-0.85V的保護電位。它使用一個靈敏的毫伏表和硫酸銅參比電極，通常只能在管線上測試樁處進行電位的接觸式測量。該方法的最大問題在于檢測工作只能在測試樁附近的 1-2 米距離內有效，測試樁間絕大部分的管-地電壓無法測量出來。因此，管道沿線的某些局部影響因素，如距離測試樁很近的較大防腐層缺陷可以對測試樁的檢測讀數產生較大的影響。由測試樁上得到的管道防護效果方面的信息十分有限。
陰極保護電流評估系統的重要性
埋地管道的防腐層在生產、運輸、安裝、地應力、環境等影響下，難免有破損情況發生；一旦發生局部破損或剝離，就必須保證陰極保護（CP）電流的暢通來達到防護效果；隨著防腐層性能的降低，陰極保護的作用會逐漸增加，否則管道本體將迅速腐蝕破壞。所以，擁有一款性能優秀的陰極保護電流評估系統是管網運行單位和檢測單位必備工具。CIPS系統就是用于測定陰極保護的效果，間接反映防腐層狀況的評估系統。
用于DCVG/CIPS檢測的衛星同步斷流器，按照型號3的ON/OFF轉化次序進行操作，但是數據記錄儀中有三個通道能夠記錄所有的衛星信息、時間、位置和電流(T/R輸出)，局部管地電壓的轉化次序等。這種類型的斷流器可以用來提供詳細的數據，用于研究干擾，解決所有的時間上的爭論，這些爭論是當前的CIPS設備所忽視的也是當前所有的操作技術人員所不能解決的問題。
注意：所有的斷流器應用180 Amp,200V DC的適配器。180Aap包含斷流器打開/關閉時的峰值電壓。所有的斷流器除型號1以外都含有單獨的衛星接收電線，每5秒鐘檢查一次同步性。
同步衛星的概念
為了擴大DCVG的日常檢測范圍及進行CIPS（或在一次檢測中綜合使用兩種技術），要求多功能斷流器打開或關閉陰極保護是同步的。同樣要求CIPS數據記錄儀與斷流器二者也是同步的。
DCVG公司開發了這樣新型技術CIPS密間隔管地電位檢測儀：斷流器和CIPS數據記錄儀具有單獨的衛星天線，通過NAVSTAR衛星系統發出的脈沖代碼實現同步。斷流器或數據記錄儀內部的電腦對特定的GPS時間信號進行識別，安裝到整流器中之后，在一天中的不同時刻、距離幾千米的不同位置，都能夠識別同一個時間從而確定on/off的次序。每5秒鐘進行一次重新同步的操作，不斷地矯正時間次序和消除時間的漂移，更重要的是能夠記錄下時間和GPS坐標，以便于以后的分析（以前的晶體控制斷流器最常見的問題就是在一天中會發生明顯的時間飄逸）。
當按照DCVG的頻率（0.45 ON, 0.8 OFF）進行CIPS檢測時，精確的同步性對于所有的CIPS設備是非常重要的。
同步性并不是CIPS密間隔管地電位檢測儀中斷器的基本的要求。但是，在多重變壓整流器管道上進行實際的檢測時，同時打開兩個以上的整流器要比一次打開一個整流器的效果好的多。
CIPS密間隔管地電位檢測儀是北京鼎譽興業科技有限公司主流產品，經營具有極大競爭優勢，是中國唯一原裝進口的整套設備，而非大部分配件國內采購的偽進口貨，采用部分采用國產配件由于與原裝主機兼容性差的原因，往往導致用戶買回設備無法使用，或在使用密間隔管地電位檢測儀過程中出現頻繁出錯現象，據市場反應出現此問題的用戶還比較多，所以，我公司再次提醒廣大國內用戶一定要要采購原裝進口的CIPS密間隔管地電位檢測儀。
|
|
