产品详细介绍一、产品简介

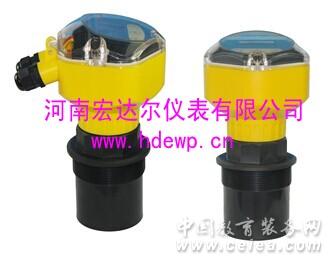

HD-AFY系列升级版一体式超声波液位计（测量料位，液位），是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，是我们公司经过多年努力开发，拥有完全自主产权的新一代超声波物位计。
二 、超声波液位计的调试
由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况，比如：测量范围、零点、满程和现场工况等等。因此在测量之前必须对仪表进行设置。具体请参照第一页的“超声波物位计菜单简易设置操作说明”。
其他： 探头选择、参数校正、算法选择这三个项目请不要自行修改。
三、超声波液位计主要技术指标
功 能
一 体 型
量 程 5米、10米、15米、20米、30米、40米、50米、60米
测量精度 0.25%-0.5%
分 辨 率
3mm或0.1%（取大者）
显 示
中文液晶显示
模拟输出 4线制4～20mA/510Ω负载
2线制4～20mA/250Ω负载
继电器输出
可选配2组AC 250V/ 8A或DC 30V/ 5A 状态可编程
供 电 标配24VDC
可选 220V AC+15% 50Hz
环境温度 显示仪表-20～+60℃，
探头-20～+80℃
通 信 可选485，232通信（厂家协议）
防护等级 显示仪表IP65，探头IP68
探头电缆
无
探头安装 根据量程和探头的选型
产品功耗
一体式四线制用24V电源供电，不带继电器功耗是80mA，带一个继电器是要105mA，2路继电器130mA,
具体功率如下：
无继电器是24×80mA=1.9W；
1路继电器是24×105mA=2.5W；2路继电器是24×145mA=3.1W；
产品功耗
一体式二线制用24V电源供电，不能带继电器，功耗是30mA。
具体功率如下：
无继电器是24×30mA=0.72W；
备注：本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。
四、安装指南
4.1物位计安装尺寸
（1）一体式超声波物位计增强型
(2)一体式超声波物位计防爆型：
4.2超声波液位计安装指南1 详细》》》》》》》
超声波液位计安装指南2 详细》》》》》》》
超声波液位计电气接线详情请点击》》》》》》》》》
超声波液位计运行模式及界面操作详情请点击》》》》》》》》》
