产品型号：ty-200hd
产品代码：529911585
产品价格：98000
产品编码：15652733908
计量单位：套
折 扣 率： 0
最后更新：2016-03-15
关 注 度：4549
生产企业：北京天影视通科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍 电话，15652733908 qq 529911585 联系人 陈经理
高等教育五机位录播系统方案，五路高清视频、一路VGA/DVI/HDMI，教师自动跟踪采用三台高清摄像机，学生自动跟踪两台高清摄像机，一路VGA/DVI/HDMI课件采集，共五台高清摄像机一路课件采集完成录播工作，其中三台教师跟踪机中分别用于白板拼叠、和区别跟踪。两台学生跟踪机中，一台全景一台特写跟踪：
（一）单录播教室系统结构示意图：
（二）多点互动录播系统结构示意图：
（三）本文使用者：
v 用户选型及编写需求参考
v 市场业务协助用户进行录播教室选型。
v 工程设计人员和实施人员安装设计应用。
本方案为设计方案，描述主要设备和系统的构成，不能代替施工方案，具体施工请参照《高清智能互动录播系统施工方案》。
二、方案特点（要求）：
本方案是常用于高等教育录播、实验室、异型教室、表演、文体活动等自动跟踪录播。
教师采用三台高清摄像机，实现白板拼叠、区域跟踪。学生各用两台高清机完成，满足精品课堂课件录像需求，其主要特点（要求）：
（一）录播服务器：
1. 高清集成：
集导播录像、资源录像、手动导播、自动导播、自动定位跟踪、直播、点播一体化。
2. 五机位、画面无晃动、实现高清视频拼叠：
五路高清SDI采集，讲台三路高清，其中两路做可编程区域跟踪，一路用于白板拼叠，实现教育与白板在同一画面，且白板中课件达到硬件拼叠台的效果。
学生区采用两路，其中一路全景，一路自动特写跟踪。
一路DVI/HDMI/VGA多接口采集。
3. 维护与扩展：
通用的OS环境，具有一键灾难恢复功能；随应用需求变化，增加版卡可扩展；录播系统永久免费升级；更新硬件配置可升级扩展性能。
（二）课件录制：
1. 视频源：
支持高清视频、VGA源、媒体文件、图片、网络IP视频流等视频源采集。
支持视频源进行拼接、叠加，形成固定通道视频源，用于导播应用。
2. 导播与资源录制：
1) 导播录像（电影录像），支持资源录像，为后期编辑提供素材。
2) 视频编码：标准H.264/MPEG2；音频编码：AAC
3) 录像格式：MP4、ASF、FLV、TS、WMV可选
4) 录像质量： 分辨率：支持1080P、720P、960*540、720*480、640*360、480*272可选，帧率30fps，725fps可选。录像码流可设置。
5) 录像控制：支持一键启动、暂停、停止节目录制；暂停后重新恢复录制时，不产生新文件
6) 片头/片尾：支持添加片头、片尾,支持图片格式和视频格式。
3. 互动双画面：
支持教师与学生、教师与VGA、学生与VGA等互动双画画。
4. 单流多画面：
支持画中画，教师、VGA、学生画面任意拼接与叠加等单流多画面录像。
5. 三流三画面：
支持教师、学生、VGA三流三画面模式。
6. 课件自动上传：
录制课件，自动上传到资源平台，集中存储，自动生成点播课件。
（三）教师跟踪方式：
1. 可编程区域跟踪切换
三台高清摄像机跟踪讲台位置，一台固定讲台与白板区，且与教师课件电脑VGA进行拼叠，形成教等教育授课的“白板教师”取景虚拟摄像机通道，
另两台用于可编程的区域定位，支持预调度策略，实现各种场景无抖动画面的切换。导播输出画面无晃动现像。
2. 板书特写
具有板书特写功能。
3. 下讲台
教师下讲台自动切到全景摄像机，进入学生区时，自动切入到学生跟踪策略。
4. 防晃
教师在任何区域活动，通过预调度策略，实现画面无晃状态。
（四）学生跟踪方式：
两台高清摄像机跟踪学生区，一台全景，一台特写。
单学生起立、多学生起立自动识别，自动切到全景摄像机，同时特写摄像机自动快速定位跟踪，当特写摄像机跟到指定位置后，自动切到特写。
（五）VGA信号采集：
VGA采集，采用高品质硬采集方式，避免了软采集中需要禁用硬件加速造成的教师机性能受限，或不禁用硬件加速造成的景片播放无法采集的现像。
讲解内容变化或PPT等切换时，自动识别切到导播输出。自动识别不同情况下的鼠标操作行为，当切到导播输出时，教师鼠标或光笔在讲解时，VGA自动保留在播出画面中，自动识别非讲解时鼠标动作。
自动排除系统网卡、杀毒软件提示信息等可能造成误报的信息。
（六）音频采集：
1. 全方位采集：
通过超芯型指向吊麦、智能混音器，全方位采集教师、学生、媒体播放或课件声音。
具有自动降噪、自动增益功能。
2. 自动拾音麦序控制
具有麦序功能，例如可设教师麦拾音先优，当教师和学生同时发言时，教师声音优先，当只有教师发言时，自动静噪学生区杂音。
3. 调音台
1) 支持八个音轨调音、一个主输出调音。
2) 支持随动声音切换，即通道切换，声音随通道自动切换。
3) 支持任意通道声音混音，支持混音源调整混音比例。
4) 支持视频叠加、拼接通道智能混音。
5) 支持混音延时修正。
6) 支持可用音源自动识别。
7) 支持通道音源静音。
（七）录播系统扩展性能：
1. 适应性：
录播系统支持教师单机位、双机位、多机位跟踪模式，学生单机位、双机位跟踪模式，且可根据现场应用需求任意组合。例如适应异型教室、实验室、舞台表演、文体活动应用自动跟踪。
同时，录播系统集成了虚拟演播室、导播大屏输出等功能，可用于校园电视台、会议厅、学述厅录播。
2. 扩展性
通过增加板卡等硬件，可扩展更多的应用。
（八）资源平台：
内建课件点播、课件管理，支持单机版和校园版，支持与排课连动，对录播教室进行授课排课分配后，自动生成直播列表,列表分当时直播时段及未来直播，自动排列；同时支持windows、android、iOS系统，实现PC、平板电脑、手机等观看直播，直播系统自动识别观看终端的操作系统平台，无须用户选择。系统具有：
v 用户管理系统：教师用户与学生用户以及系统管理员，不同的用户权限不同。
v 后台管理系统：分课件管理、排课、直播管理、年级管理、班级管理、科目管理、专题管理
1. 跨平台直播：
1) 流媒体协议：采用标准RTMP协议、HLS视频流、RTSP流，同时支持WINDOWS、android、IOS，跨OS平台WEB无插件直插。
2) 内建服务：录播软件内建WEB服务器与流媒体服务器
3) 支持单机直播、多录播教室直播。
4) 支持向FMS、MMS、HLS等直播服务器推送直播流。
5) 支持观看直播文字交流。
6) 网页收看：支持网页收看直播，客户机无需安装任何插件。
2. 课件、精品、微课堂、专题等点播：
点播系统：供学生、教师点播课件，点播形式有三流、单流，可附带知识点，同时支持windows、android、iOS系统，实现PC、平板电脑、手机等点播，自动识别点播终端的操作系统平台，无须用户选择。课件分年级、科目两大类，各类细分章节，用户方便地进行查询所需课件，且可进行准确的关键字查询。
3. 点评、提问、回复
点播课件点评、提问、打分、回复等互动功能，便于学生与教师异步交流。
（九）互动授课：
系统具有功能强大的远程授课系统，实现录制的同时，与远程听课教师互动。
1. 支持与远识听课教室进行音视频互动和数据协同。
2. 支持同时与多个远程听课教室和学生互动。
3. 支持多点互动。
4. 多方画面，有八种模式，任音拼屏，主次分明。
5. 支持远程语音激励发言、举手发言等
6. 支持网真模式多分屏显示，屏显内容可订制。
三、方案参数指标：
五路高清智能互动录播教学系统
主要功能
详细参数

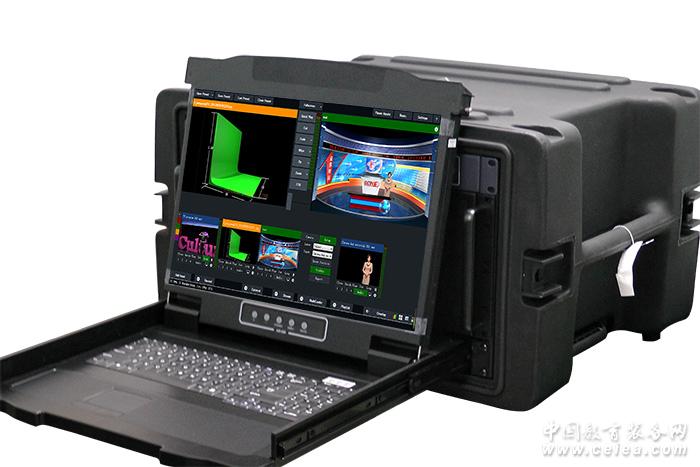

录播服务器
为了便于维护使用，要求录播服务器一体化设计，一台录播服务器集成了高清视频采集、VGA/DVI/HDMI课件采集、自动跟踪、自动导播、电景录像、资源录像、直播、互动授课、VGA输出。
1. CPU 配置Intel i7处理器、2*4GB 双通道内存，1TB高速数据硬盘、千兆以太网口。
2. 视频采集：广播级视频采集卡，支持八通道扩展，五路HD-SDI高清视频输入，一路DVI/VGA/HDMI/YPbPr高清输入（用于电子板板信号）。
3. 双路DVI/VGA/HDMI输出（用于校园有线电视或视频会议终端等输入）。
4. 四路定位摄像机采集。
5. 五路以上RS-232串口，支持VISCA控制。
视频源采集
与视频拼接、叠加
1. 视频源可以是教师课件演讲VGA，也可是SDI等摄像机信息，还可以是图片、MP4媒体文件。
2. 系统最高支持八通道高清视频源：四通道SDI，一通道DVI/VGA/HDMI/YPbPr高清输入，三通道高清软拼接和叠加高清视频画面。或八通道SDI与DVI/VGA/HDMI/YPbPr高清输入，八通道视频源用户自定义，要求有通道序号、通道名设置。
3. 视频拼接与叠加：支持课件与视频、视频与视频等任意源拼接与叠加，生成单流多画面视频流，采用软件实现无需硬件支持，代替硬件拼接与切换台。
4. 分辨率：支持1080i/60fps 1080i/50fps 1080P/30fps、720P/60fps(50fps、30fps)、720×576/25fps 自适应。
5. 最大通道数：8路
音频采集
音频输入：SDI/HDMI/Line-In
音频采样率：16位，48000Hz
音视频录制
1、 视频编码：标准H.264
2、 音频编码：AAC
3、 录像格式：MP4、ASF、FLV、TS、WMV可选
4、 录像质量： 分辨率：支持1080P/30fps、720P/60fps、720P/30fps，720×576/25fps可选。录像码流可设置。
5、 支持最高八资源和一导播同时录像。
6、 录像控制：支持一键启动、暂停、停止节目录制；暂停后重新恢复录制时，不产生新文件
7、 片头/片尾：支持添加片头、片尾,支持图片格式和视频格式。
虚拟演播
1. 支持通道抠像功能。
2. 前景和背景可以是通道视频源、MP4媒体文件、图片等。
3. 支持红、绿、兰（RGB）和RGB混合色抠像。
4. 具有阀值、透明度调节。
5. 具有前景X/Y坐标位置分别调整功能；具有X/Y单向放大功能；具有X/Y等比放大功能。
6. 同时支持两通道抠像。
智能调音台
1. 支持八个音轨调音、一个主输出调音。
2. 支持随动声音切换，即通道切换，声音随通道自动切换。
3. 支持任意通道声音混音，支持混音源调整混音比例。
4. 支持视频叠加、拼接通道智能混音。
5. 支持混音延时修正。
6. 支持可用音源自动识别。
7. 支持通道音源静音。
导播
1、 导播模式：手动/半自动/自动双模式。
2、 支持讲台单机位、双机位、多机位跟踪导播，多机位跟踪导播用户可编程。
3、 支持学生单机位、双机位跟踪导播。
4、 支持教师三种机位跟踪导播与学生两种跟踪导播任意组合，生成自动导播系统。
5、 支持网络中控导播：教师通过IP网络进行控制录播系统，具备录像与直播开始、暂停、继续、停止，通道切换等功能。
6、 专用导播键盘：支持外接专用导播键盘
7、 校标：支持JPG、PNG格式校标（支持五位置校标或图像字幕）
8、 字幕：支持图片字幕和文本字幕（支持文本导入）
9、 录像时间：支持录像时长显示
10、 支持十六种特效
11、 最大导播路数：最大支持8路导播
12、 支持VGA+教师+学生单流三画面互动，支持教师+学生单流双画面互动。
13、 支持自动导播内容组合选择。
14、 教师、学生延时导播切换。
自动定位跟踪
老师自动跟踪：
1、 采用算法：智能图像分析算法、老师无需佩戴任何辅助设备，真正做到常态化
2、 跟踪模式与定位：点定位、区域定位、立体定位、移动侦测。
3、 图像跟踪与切换智能识别调度：自动识别摄像机机位，自动调度。
4、 跟踪切换方式可编程：可根据不同老师的授课行为习惯，进行编程，实现个性化跟踪策略。
5、 同时支持教师单机位随动跟踪、双机位切景与随动跟踪、多机位画面切换跟踪。
6、 在无需板书定位摄像机时，支持板书特写。
7、 支持单机位跟踪、双机位跟踪、多机位跟踪模式。
学生自动跟踪：
图像分析与人脸识别
1、采用双目定位图像分析算法
2、自动捕捉单人站起、坐下，单人到多人，多人到单人等课堂场景。
3、人脸自动识别，避免光线变化误报。
4、自动跟踪教师下讲台后，在学生区走动跟踪。
5、支持手动导播时，点图智能自动定位功能。
6、支持单机位跟踪、双机位跟踪
其它:
1、系统支持专业云台及广播级摄像机；
课件采集与侦测
1. 支持一通道以上DVI/VGA/HDMI投影、PC、电子白板等课件演讲采集
2. 智能识别控制：
1）自动识别内容变化、光标、鼠标行为。
2）鼠标移动，不侦测切换。
3）内容变化，进行侦测切换采集
4）当进内容内容变化切换到课件演讲时，自动识别内容变化、光标、鼠标行为，其中正在课件演讲时，鼠标和内容变化为有效演讲状态，光标闪烁为无效演讲状态。
5）支持工具栏侦测屏蔽，避免网络连接或其它活动图标误报。
特效、字幕、台标、片头片尾
特效：四类共十六种视频画面特技效果
字幕：导播视频字幕叠加。
台标：至少支持五个台标、校标、内容图片叠加，位置可调。
片头片尾：片头片尾自动拼接、手动拼接。
直播与推送
1、 流媒体协议：采用标准RTMP协议、HLS视频流、RTSP流，同时支持WINDOWS、android、IOS，跨OS平台WEB无插件直插。
2、 内建服务：录播软件内建WEB服务器与流媒体服务器
3、 单机直播：支持单机直播。
4、 支持向FMS、MMS、HLS等直播服务器推送直播流。
5、 网页收看：支持网页收看直播，客户机无需安装任何插件。
点播、直播与课件管理
内建课件点播、课件管理，支持单机版和校园版，支持与排课连动，对录播教室进行授课排课分配后，自动生成直播列表,列表分当时直播时段及未来直播，自动排列；同时支持windows、android、iOS系统，实现PC、平板电脑、手机等观看直播，直播系统自动识别观看终端的操作系统平台，无须用户选择。
1. 用户管理系统：教师用户与学生用户以及系统管理员，不同的用户权限不同。
2. 后台管理系统：分课件管理、排课、直播管理
3. 直播系统：实时直播各录播教室授课实况
4. 点播系统：供学生、教师点播课件，点播形式有三流、单流，可附带知识点，同时支持windows、android、iOS系统，实现PC、平板电脑、手机等点播，自动识别点播终端的操作系统平台，无须用户选择。课件分年级、科目两大类，各类细分章节，用户方便地进行查询所需课件，且可进行准确的关键字查询。
互动授课
在录播的过程中，同时支持与远程教室互动，进行互动授课：
1、支持与远识听课教室进行音视频互动和数据协同
2、支持同时与多个远程听课教室和学生互动。
3、支持多点互动。
4、多方画面，有八种模式，任音拼屏，主次分明。
5、支持远程语音激励发言、举手发言等
6、支持网真模式多分屏显示，屏显内容可订制。
导播VGA独立输出
支持PGM播出画面在第二屏播出，投放到投影等显示设备，输出到第三方视频终端（例如视频会议主机）。
一键录播
系统具备一键输出功能，一建控选中的制电影录像、资源录像、直播、第二屏输出、互动授课等。
同时支持各种输出单独控制。
主界面
16：9
|
|
