產品型號：ZG-1000
產品代碼：ZG-1000
產品價格：0
產品編碼：ZG-1000
計量單位：臺
折 扣 率： 0
最后更新：2015-04-20
關 注 度：3035
生產企業：上海魅宇儀器設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹混凝土貫入阻力儀質保壹年，產品非正常狀態下使用導致的損壞，例如人為損壞，不在保用范圍內。上海魅宇儀器設備有限公司開通網上購物，如需購買混凝土貫入阻力儀，用戶可在線咨詢、在線購買、在線支付、在線查詢訂單狀態、在線查看物流信息、在線辦理退換貨等售前、售中、售后等一切業務，支持支付寶在線支付，銀行轉賬等支付方式。漆膜干燥時間測定儀 www.instrument.com.cn/netshow/C195352.htm

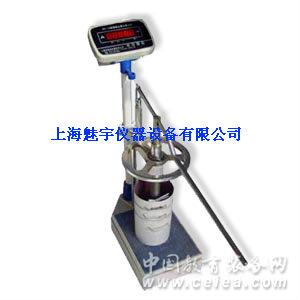

混凝土貫入阻力儀簡介：
本儀器主要用于利用貫入阻力法測定混凝土凝結時間。
混凝土貫入阻力儀參數：
▲上口徑： ф160mm。
▲下口徑： ф150mm。
▲深度： 150mm。
▲最大貫入力： 1000N。
▲貫入深度： 25mm。
▲貫入針截面積： 100mm2；50mm2；20mm2。
▲最小分度值： 5n。
▲示值誤差： ±10n。
▲最大測力：1000n。
▲刻度盤精度：5n。
▲測針圓面積：100mm2、50mm2、20mm2。
▲外包裝尺寸：78×36×130mm。
▲凈重：23.5kg。
▲毛重：28.5kg。
混凝土貫入阻力儀試驗規程：
▲混凝土放于儀器底盤上，松開調節螺套，選裝上合適的貫入針。
▲旋動調節螺塞使壓力表指針對準刻度零線。
▲將動作鈕子開關置于調整位置，將正反轉鈕子開關置于正轉位置，按工作按鈕后試料容器在2秒后。開始上升，待停止以后，即可調整。調整時擰松調節螺套將貫入針調至剛好接觸試料面，擰緊調節螺套固定貫入針。再按動動工作按鈕，10秒鐘以后試料容器升高25mm，即貫入到最深位置，讀取壓力表貫入阻力并記錄，試料容器停留4秒鐘以后，開始下降，7秒鐘后恢復原位。自動停機，一次測試完成。
▲作第二次貫入測試時必須變換貫入位置，推動手柄使其旋轉一定角度，當貫入點在外圈時，變化測點只需推動手柄一次；當貫入點在內圈時，變化它則需推動手柄二次。
▲在測試過程中，應經常注意壓力表指針起始是否在零位，如不在零位應調零。
▲在不需調整貫入針高低時，可將動作紐子開關置于自動位置，這樣在以后的測試中只要按啟動按紐一次，即自動作一次測試循環。
▲每個試樣作貫入阻力試驗應不少于六次，最后一次的單位面積貫入阻力應不少于28MPa。
▲使用一段時間后，旋動調節螺塞至極限位置不能使壓力表指針調到零線，此時必須添加油液。
混凝土貫入阻力儀操作說明：
▲將儀器安放在水平的平臺上。
▲接上電源，按數顯器面板上的“電源”鍵，數顯窗即顯示數碼。請通電10分鐘后，使數顯值自動趨于“0”。
▲選裝上合適的貫入針。350N對應初凝貫入阻力（即2~3.5Mpa,此時用100 mm2貫入針）；1000N對應中間貫入阻力（即3.5~20Mpa,此時用50 mm2貫入針）；560N對應終凝貫入阻力（即20~28Mpa,此時用20mm2貫入針）。
▲料模中裝滿待測試的砼試料，抹平后放于儀器底板上。
▲調整貫入深度。
混凝土貫入阻力儀一種方法是：先量出貫入針下端面與試料上平面的距離X（注意：X不得大于5mm，否則需適當下調貫入針），再將儀器頂部的定長螺母下平面與“蓋”的上平面距離調整到25 Xmm，然后再擰緊螺蓋，以鎖住25 X長度。
另一種方法是：壓下手柄使貫入針下端面與試料上平面保持平齊，然后調整儀器上部的定長螺母，使之下平面與“蓋”的上平面距離調到25mm并鎖住這一長度，再松開手柄。
以上兩種方法的實際貫入深度均為25mm。
▲測試。首先按數顯面板上的清零鍵清除傳感器的初值，即清零。再按測試鍵進入工作測試狀態，同時數顯板上第一個燈（測試燈）亮,握住手柄向下轉動，使貫入針接觸試料至貫入到最深位置（25mm）的過程控制在10秒鐘左右。此時數顯出現峰值, 同時數顯板上第二個燈（峰值燈）亮,讀出數顯器的顯示值，做好紀錄，一次測試完成。
初凝時，使用1 cm2貫入針，計算公式為：P=N÷100（MPa）；
終凝時，使用0.2 cm2貫入針，計算公式為：P=5 N÷100（MPa）。
混凝土貫入阻力儀注意事項：
▲使用本產品前，請仔細閱讀說明書，并妥善保管好說明書。
▲不要使用本產品以外的附件和配件，以免引起火災和人身傷害。
▲請勿讓兒童、老年人及智障人士接觸、使用此產品。
▲刀片裝置很鋒利，在操作和清洗過程中請注意安全。
混凝土貫入阻力儀維修與保養：
▲儀器使用完畢各部必須擦拭干凈，并在非油漆的金屬表面上油以防銹蝕。
▲儀器的底盤有油杯，使用一段時間以后必須向油杯內注入一些潤滑油，以利升降套升降潤滑。
備注：為避免運輸齒輪箱內潤滑油翻出，出廠前一般不加油，請用戶在使用前加入以利使用。
混凝土貫入阻力儀結構及原理：
本儀器采用貫入針固定，試料容器向上運動實現貫入阻力測試。電動機通過行星減速器把2轉/分的速度傳給凸輪，凸輪推動滾輪勻速上升，因而升降套及安放在底盤上的試料容器同時勻速上升，使之實現貫入運動。 阻力的測定采用密封腔壓力表測力。當試料對貫入針產生阻力時此力即通過測力桿壓縮密封腔中的油液，油液壓力增加即通過壓力表指示出來。
想更多了解混凝土貫入阻力儀，歡迎來電！ |
|
