产品型号：振动台
产品代码：
产品价格：
折 扣 率： 0
最后更新：2015-05-24
关 注 度：2558
生产企业：宝鸡伟隆机械设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

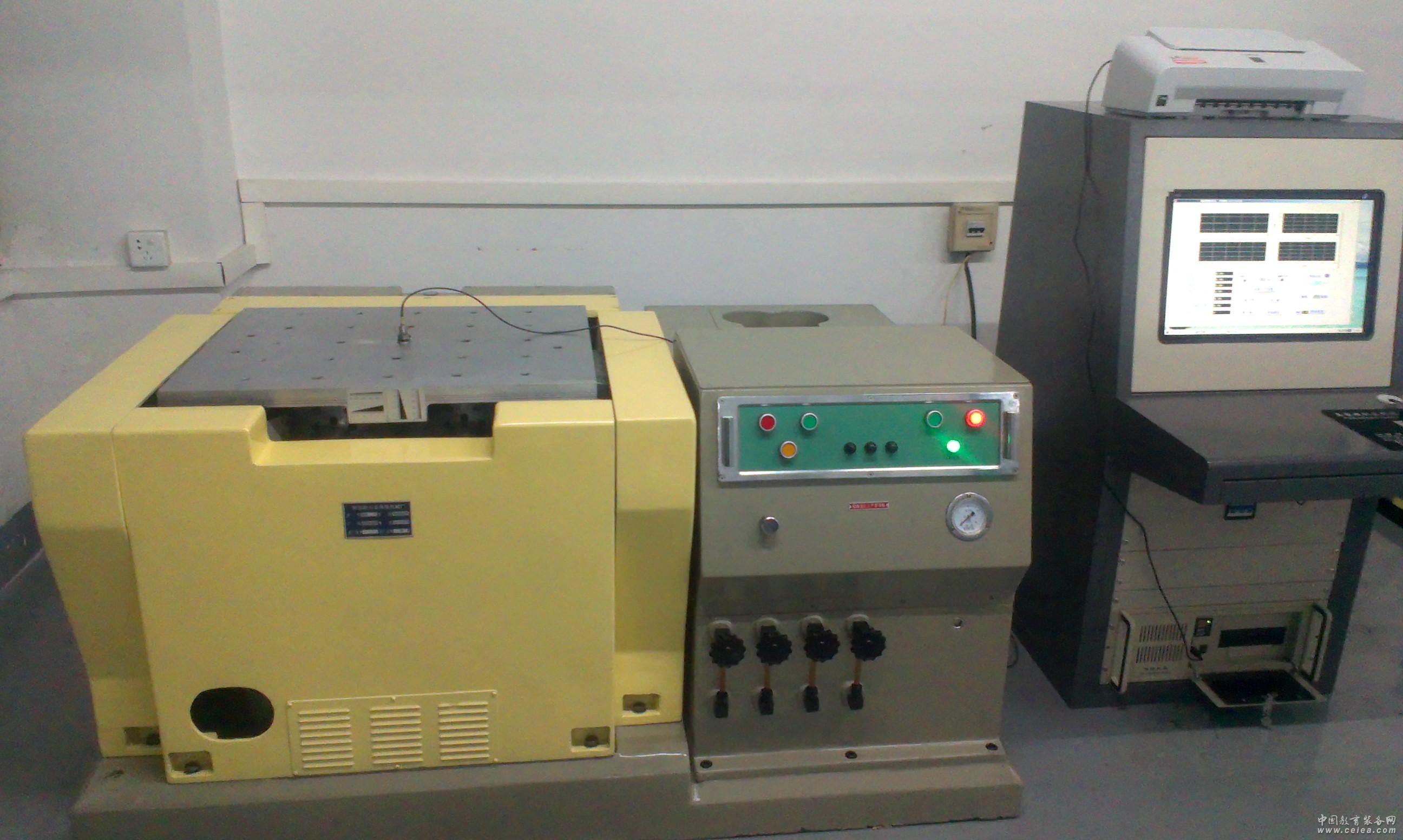

产品详细介绍 机械液压振动台是用于电工电子产品及其它工业产品如车辆整车部件、散热器、暖风机、消音器等作正弦振动试验的环境试验设备,高强度铸铝工作台，推力大，可实现在同一工作台面上分别进行垂直和水平正弦振动。它能满足响应检查、定频振动、扫频振动等各种试验方法的要求,模拟产品在使用、运输和存放过程中可能经受到振动时的效应,考核产品结构的完好性和环境适应性,对整机试验更为适宜。本设备满足GB2423.10-81振动<<正弦>>试验方法及IEC等有关标准规定的对振动试验台的要求。本设备也可作为振动工艺装备用于生产流程之中。可连续不停机调幅,由于采取空汽弹簧隔振措施，故放在平整的地面即可，噪音甚小。
本试验台与变频器控制的简易型振动台的区别：
1、 本振动台采用高强度一体化铸铝工作台面，四组激振器同步振动，保证了振动时工作台面的最佳均匀度，完全真正满足计量标准的失真度、均匀度和横向指标。
2、 本振动台振动幅度（位移）靠液压活塞无级调节，在任何频率下，都可任意调节，频率和振幅可单独调节，互不影响.
3、 本振动台的振动频率、加速度、振幅数据和波形 由加速度传感器等闭环系统精确测量并实时显示，数据准确。
4、 工作时可不停机随意无级调节振动幅度。
功能与特点
1． 控制系统以工业控制计算机为基础,WIN2000为操作平台,集成了机械振动台使用中可用到本测控系统集成了机械振动台使用中可用到的仪器仪表,如电荷放大器、振动测试仪、频率计、示波器、频谱分析仪、电平记录仪、定时器、计数器等。以人机对话方式圆满完成各项试验，可设定振动频率、时间、振动次数、循环次数，进行定频、定时、自动扫频实验。
2． 自动搜索共振频率，实时显示搜索曲线、以画面形式实时显示动态振动波形、频谱图,振级曲线即频率—时间,加速度—时间，位移—时间曲线，以数值形式显示频率、加速度、速度、位移等。
3． 定频、定时、定振动次数、自动扫频实验，无需人工值守，到设定振动次数或设定循环次数后自动停机，且自动的以试验报告表格的方式存储或打印测试数据和波形,避免了人工记录可能的笔误,提高了试验判据的可靠性、公正性。实现了试验的计算机智能化管理。
主要技术数据:
型号
参数
ZDPT1－40
ZDPT1－50
ZDPT1－100
ZDPT1－250
ZDPT1－500
最大载荷（Kg）
40KG
50KG
100KG
250KG
500KG
工作频率范围（Hz）
5～100
5～80
5～80
5～80
5～80
扫频范围（Hz）
5～80
5～60
5～60
5～60
5～60
最大加速度（m/s2）满载
200
200
100
50
30
最大位移p～p（mm）
10
10
工作太面尺寸（mm）
670X550
670X550
810×650
1200X1000
1200X1000
振动方向
垂直
垂直+水平
试验台外形尺寸（mm）
1600X1100X795
1600X1100X800
1740X1100X795
1450X1550X900
1450X1550X900
消耗功率（KVA）
5KW
5KW
9KW
台体重量（Kg）
1500
1800
2500
2800
电源电压（V）
380V
工作环境
温度0～40℃，湿度≤80%（不结露）
满足标准
GB2423 GJB150 |
|
