产品型号：MB-ECP01
产品代码：
产品价格：
折 扣 率： 0
最后更新：2015-06-08
关 注 度：3780
生产企业：深圳市欧凯讯科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍描述

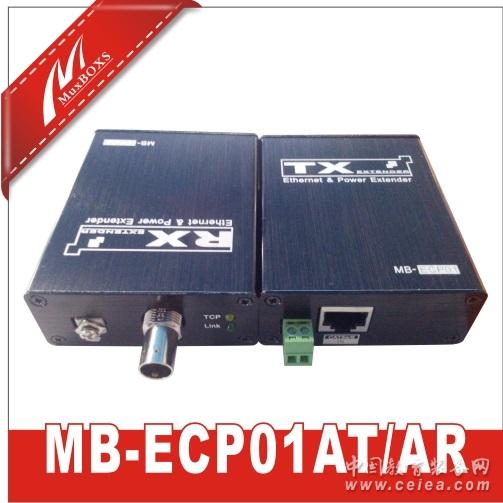

网络数据、电源传输器MB-ECP01AR为高速以太网、电源信号传输设备。它可将网络信号通过同轴线进行长距离传输传输，最远可达2000米,可以和MB-ECP01AT或者MB-ECP04AT进行配对使用进行单路或者多路信号传输。该设备采用先进OFDM高速调制解调技术对信号进行处理，在实际使用环境中具有很强抗干扰能力，最大物理带宽可以达到200Mbps。在防护方面采用多级大通流量多种防雷防护设计，因此在使用过程中能过有效保护设备免受雷击而损坏。该产品可大量用于网络拓展系统、网络安防系统，网络信息发布系统，网络改造扩建系统、铁路及城市交通、冶金矿山、野战通信等众多领域。
特点
* 使用同轴线传输以太网信号和电源信号，最远可达2km
* 符合IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX等标准
.* 高速调制解调技术，最大物理层带宽200Mbps
* 多级大通流量防雷保护设计
* 传输以太网信号同时，可以为设备提供最大12V/2A电源
* 功耗低，内部采用自动纠错编码技术
* 安装简单，即插即用，连接网络速度快
性能参数
性能描述
单通道以太网电源同轴线传输器
电源
电源适配器
输入：90V-240VAC
输出：48VDC/2A
不带负载功耗
最大1.8W
RJ45接口及特性
以太网接口
RJ45接口
以太网接口传输距离
100米（最远）
遵循标准
IEEE802.3 10BASE-T， IEEE802.3u 100BASE-TX
物理速度
200Mbps(最大)
同轴线接口及特性
同轴线接口
BNC接口
特性阻抗
75欧姆
最大传输距离
2000米
传输速率
距离
带宽
提供最大电流
300米
91Mbps
12V/2A
500米
86Mbps
12V/1.2A
800米
82Mbps
12V/710mA
2000米
35Mbps
状态指示
绿灯
同轴线连接指示灯
黄灯
网络信号工作指示灯
防雷级别
传输端口防护
差模：2KV
共模:4KV
执行标准： IEC61000-4-5
整机防护
1a 接触放电 3级
1b 空气放电 3级
执行标准： IEC61000-4-2
工作环境
工作温度
0～55℃
存储温度
-25℃~85℃
湿度（无凝结）
0～95%
机体属性
尺寸
外壳
铝型材
颜色
黑色
重量
产品应用范围：
基于同轴电缆及电话线等IP 摄像机
基于同轴电缆及电话线等NVR
基于同轴电缆及电话线等可视门铃对讲
智能家居 POS 机 宽带智能电网等
铁路 电信及石油勘探和煤矿等工业领域
安装步骤:
1 将传输器MB-ECP01AT远端LAN 端口连接到网络设备 RJ45 输出端，正确将12VDC电源输出端口连接到网络设备
的电源接口,把卡好连接BNC头的同轴线一端连接到传输器MB-ECP01AR或者MB-ECP04AR的BNC连接口。
2 将传输器MB-ECP01AR或者MB-ECP04AR的LAN端口连接到网络设备 RJ45 输入端,把卡好连接BNC头的同轴线的另
外一端连接到传输器MB-ECP01AR或者MB-ECP04AR的BNC连接口。把48VDC电源适配起连接到传输器的48V电源接
口。确认连接无误以后,插上电源.
3 在网络通畅的情况下，设备自行尝试连接，LINK信号灯(黄灯)常亮,说明同轴线已经连接好；绿灯快速闪动说
明网络信号传输正常。
|
|
