产品型号：MB-CA1000
产品代码：
产品价格：
折 扣 率： 0
最后更新：2015-06-08
关 注 度：3968
生产企业：深圳市欧凯讯科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍产品介绍

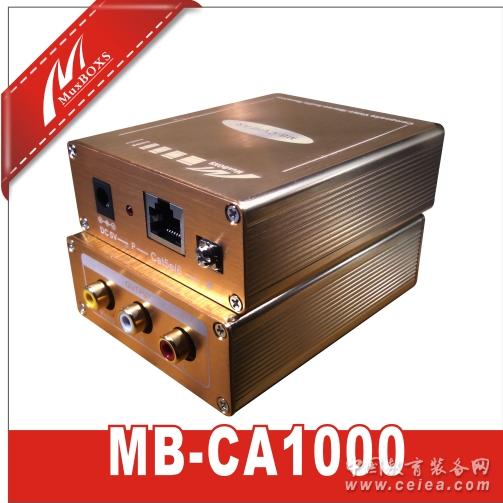

自适应有源立体复合音视频接收器 MB-CA1000 是一款以双绞线为传输介质进行长距离自动路径
均匀、多级滤波、图像再生、高保真音频隔离去噪、多级防雷�；ど杓频雀咂分视性此氏呓邮掌鳌�
该产品具有高保真还原图像色彩能力， 能够根据不同距离自动均匀信号放大使其达到最佳显示效果，
支持NTSC, PAL, SECAM等多种格式视频及高保真立体音频设备，并且采用多级防雷设计模式，能够
有效保护终端设备免受损坏。与无源音视频传输器MB-CVHFB配对使用时，传输距离可达1000米。该
产品可应用于游戏机高保真分配显示，数字机顶盒，HI-FI家庭影院， 大屏幕投影视频会议，公共视频
广播系统，远程多媒体教育、教室医疗、军事领域，高保真平板视频媒体广告传输演示。
该设备采用MUXBOXS特有的路径自动均匀技术、 多级滤波、 图像再生及模拟音频扩频隔离技术，
具有强的抗干扰、EMI能力。内部采用多级防雷设计模式， 在复杂环境中能够有效�；ぶ斩艘羰悠瞪�
备免受雷击损坏。能够有效解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备
显示颜色失真和音频噪声，消除图象文字发虚、重影、拖尾和音频底噪等现象，该产品适用于各种不
同距离的延长应用领域。
产品特点
※采用自动均衡放大技术，抗共模干扰能力强
※采用多级防雷保护设计模式，能够有效�；ひ羰悠凳淙胧涑龆丝�
※支持视频格式：NTSC、 PAL、 SECAM
※传输距离：高保真立体音视频传输距离可达1000米
※采用双绞线作为介质传输，成本低、布线灵活、移动方便
※使用欧凯讯特有的隔离去噪技术
功能参数：
功能描述
自适应有源立体复合音视频接收器
适用范围
高保真分配显示，数字机顶盒，
HI-FI家庭影院，大屏幕投影视频会议，
公共视频广播系统，远程多媒体教育、教室医疗、
军事领域，高保真平板视频媒体广告传输演示
混合视频
音频
带宽
0-10M HZ
20 Hz -20 KHz
输入信号峰值
1.1Vp-p
1.1Vp-p
输入输出阻抗
75欧
最小600 欧（信号源）
插入损耗
小于2dB
小于2dB
信号反射率
大于15dB
大于15dB
共模抑制比
大于70dB
大于40dB
传输距离
1000米
1000米
音视频路径补偿方式
不同路径自动调节补偿
信号结构
Pins 4(R) &5(T)
音频: Pins 1(R) & 2(T)
Pins 7(R) & 8(T)
电源部分
电源工作方式
5V适配器
功耗
小于 1W
电源指示灯
红色
标准双绞线特性
特性阻抗：100 欧
分布电容 20 pf/ft
衰减：6.6 dB/305m @1 MHz
接口特性
3个RCA母头:黄白红
1个RJ45网口
防雷特性
视频接口浪涌�；�
2KV(差模)，4KV(共模)
音频接口浪涌�；�
2KV(差模)，4KV(共模)
双绞线接口浪涌保护
2KV(差模)，4KV(共模)
整机静电防护
1a 接触放电 3级
1b 空气放电 3级
适用温度
工作温度:0-70°C
贮存温度：-20°- 85°C
湿度: 0-95%
外壳材料
铝合金
体积(包装)
mm
重量 （单位：1台）
g |
|
