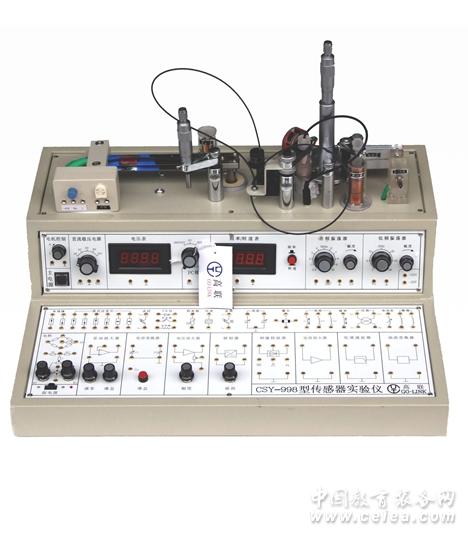

产品详细介绍998C型传感器实验仪
一、产品简介
（一）传感器安装台部分
双平行振动梁的自由端及振动圆盘下面各装有磁钢，通过测微头或激振线圈接入低频激振器可做静态或动态测量。
面板采用铝材腐蚀式印刷，耐磨损、应变梁：应变梁采用不锈钢片，双梁结构端部有较好的线性位移。
1、提供高稳定度的±15V、＋5V、±2V~±10V可调（五档）、＋2V~＋24V、四路可调直流稳压电源；输出电流要求1.5A且具有过载保护及自动恢复装置。
提供数字显示的20 mA电流源模块及光电实验模块。
2、音频信号源（音频振荡器）1kHz~10kHz 、VPP=0～20V连续可调；低频信号源1Hz~30Hz VPP=0～20V连续可调；气压源0～20kpa可调，信号源要求有过载保护及自动恢复装置。
3、数字式电压表：量程0～20V，分为200mV、2V、20V三档、精度0.5级，实验数据显示稳定，无漂移。高阻抗输入，抗干扰能力强。
4、数字式毫安表：量程0～200mA，三位半数字显示、精度0.5级，4档数字显示 20uA、200uA、20mA、200mA、实验数据显示稳定，无漂移。高阻抗输入，抗干扰能力强。
5、频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm
6、气压表：0～50kpa电动连续可调。无漂移，响应时间快，灵敏度高且稳定。
（二）传感器
1、金属应变式传感器
铂式应变电阻值：350Ω×4， 温度补偿片×2
2、半导体应变片传感器350Ω×2
3、热电偶(热电式)传感器
直流电阻：10Ω左右，由两个铜一康铜热电偶串接而成，分度号为T冷端温度为环境温度
4、差动变压器
量程:≥5mm 直流电阻：5Ω－10Ω由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体，暗电阻 ≥0.1mΩ
5、电感式螺管式传感器：量程≥5mm
6、电涡流位移传感器：
量程：3mm，直流电阻:1Ω－2Ω,多股漆包线绕制的扁平线圈与金属涡流片组成
7、霍尔式传感器
日本JVC公司生产的线性半导体霍尔片，它置于环形磁钢构成的梯度磁场中,量程: ±3mm
8、磁电式传感器
直流电阻：30Ω－40Ω，由线圈和铁芯组成，灵敏度：0.5v/m/s
9、压电加速度传感器
PZT-5双压电晶片和铜质量块构成。谐振频率：>-35KHz
10、电容式传感器
量程：±5mm， 由两组定片和一组动片组成的差动变面积式电容传感器
11、压阻式压力传感器
扩散硅式压力传感器（美国MPX型）量程：20Kpa，供电：≤4V
12、光纤传感器
光纤、发射、接收电路组成的导光型传感器，线性范围：±2mm，红外线发射、接收，2×60股丫形、半圆分布。
13、PN结温度传感器
利用半导体PN结良好的线性温度电压特性制成的测温传感器，灵敏度：-2mV/℃
14、热敏电阻
半导体热敏电阻 NTC：温度系统为负，25℃时为10K Ω
15、光电测转速传感器
由光耦、达林顿输出及整形电路组成放射型光电开关，n≤2400r/min
16、智能传感器模块终端:
多种传感器快速接入0---5V供电、显示、便携方便编程。
17、湿敏电阻
高分子薄膜电阻型：RH:几MΩ—几KΩ，响应时间：吸湿、脱湿小于10秒。湿度系数：0.5 RH%/℃，测量范围：10%R11--95%RH，工作温度：0℃--50℃
18、光敏电阻：cds材料，暗阻≥2MΩ，亮阻≤1KΩ，响应时间40ms（上升）100ms（下降）
19、光敏二极管：（Vr：20v、I D＜0.1μA、tf ：10ns λp：880nm）
20、光敏三极管：（VCEO： IL：5mA、tr tf ：15ns λp：880nm)
21、硅光电池：Si日光型，开路电压≥200mV，短路电流2-4Ma，有效面积2.5*5mm
22、PM2.5微尘传感器：空气环境监测传感器。
23、手持式多量式环境传感器测试平台：彩屏液晶直观显示PM值、温湿度、大气压强、海拔、AQI指数显示分析。多种传感器探头随时更换。
24、液晶屏尺寸大于120mm*100mm
25、MP18模块、SP26模块、HT11模块、热释电传感器：波长10-20nm
25、发光光源亮度可调。
26.遮光筒
（三）信号及变换
电桥：
用于组成应变电桥，提供组桥插座，标准电阻和交，直流调平衡网络。
差动放大器：
通频带0-10kHz，可接成同相，反相，差动输入结构，增益为1-100倍的直流放大器。
电容变换器：
由高频振荡，放大和双T电桥组成的处理电路。
电压放大器：
增益约为5 倍，同相输入，通频带0-10KHz
移相器：
允许最大输入电压10Vp-p，移相范围≥±45°（5kHz时）
相敏检波器：
可检波电压频率0-10kHz，允许最大输入电压10Vp-p，极性翻转整形电路与电子开关构成的检波电路。
电荷放大器：
电容反馈型放大器，用于放大压电传感器的输出信号。
低通滤波器：
由50Hz陷波器和RC滤波器组成，转折频率35Hz。
涡流变换器：
输出电压≤∣8∣V（探头离开被测物）。变频式调幅变换电路，传感器线圈是振荡电路中的电感元件。
光电变换座：
由红外发射、接收管组成。
恒流源0---20mA
光电器件模块 可用于多种光电器件连接
（四）三套显示仪表
1、 数字式电压3位半显示，电压范围0—200mV、0—2V、0—20V，
2频率表：频率范围3Hz—2KHz、10Hz—20KHz。灵敏度≤30mV。
3、 数字电流仪表0----200mA四档切换。
（五）二种振荡器
音频振荡器：
0.4KHz—10KHz输出连续可调，V-p-p值20V，0°、180°反相输出，Lv端最大功率输出电流0.5A。
低频振荡器：
1—30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A，Vi端可提供用做电流放大器。
（六）二套悬臂梁、测微头
双平行式悬臂梁二副（其中一副为应变梁，另一副装在内部与振动圆盘相连），梁端装有永久磁钢、激振线圈和可拆卸式螺旋测微头，可进行压力位移与振动实验。
（七）电加热器二组
由电热丝组成，加热时可获得高于环境温度30℃左右的升温。
（八）测速电机一组
由可调的低噪声高速轴流风扇组成，与光电、光纤、涡流传感器配合进行测速实验。
（九）二组稳压电稳
直流±15V，主要提供高性能低文波小数温度实验时的加热电源，最大激励1.5A。±2v~±10v五档输出，最大输出电流1.5A。提供直流激励源。
（十）资料与附件
实验指南、实验附件（实验叠插线、多种涡流被测体片、称重砝码、信号线）
二、实验内容
1、应变片性能——单臂电桥
2、应变片性能——半桥实验
3、应变片性能——全桥实验
4、应变片全桥性能——电子称实验
5、应变片的温度效应及补偿
6、热电偶的原理及现象
7、移相器实验
8、相敏检波器实验
9、应变片——交流全桥
10、交流全桥的应用——振幅测量
11、流全桥的应用——电子称之一
12、差动变压器（互感式）的性能
13、差动变压器（互感式）零点残余电压补偿实验
14、差动变压器（互感式）的标定
15、差动变压器（互感式）的应用——振动测量
16、差动变压器（互感式）的应用——电子秤之二
17、差动螺管式（自感式）传感器的静态位移性能
18、差动螺管式（自感式）传感器的动态位移性能
19、电涡流式传感器的静态标定
20、被测体材料对电涡流传感器特性的影响
21、电涡流传感器的应用——振幅测量
22、电涡流传感器的应用——电子秤之三
23、霍尔传感器的直流激励静态位移特性
24、霍尔传感器的应用——电子秤之四
25、霍尔传感器的交流激励静态位移特性实验
26、霍尔传感器的应用——振幅测量
27、磁电式传感器的性能
28、压电传感器的动态响应实验
29、压电传感器引线电容对电压放大器的影响、电荷放大器
30、差动面积式电容传感器的静态特性
31﹑差动面积式电容传感器的动态特性
32、双平行梁的动态特性——正弦稳态影响
33、扩散硅压阻式压力传感器实验
34、光纤位移传感器静态实验
35、光纤位移传感器动态实验（一）
36、光纤位移传感器动态实验（二）
37、PN结温度传感器测温实验
38、热敏电阻测温演示实验
39、气敏传感器(MQ3)实验
40、湿敏电阻(RH)实验
41、光电式光开关测转速实验
42、光敏二极管传感器实验
43、光敏三极管传感器特性试验
44、硅光电池光电特性实验
45、光电阻光电特性实验
52、传感器数据的往复双向采集实验
53、光电传感器伏安特性实验
54、红外热释电探测器监控应用实验
55.关于PM2.5空气质量数据的采集通过编程实现的实验。
56.远程室内温湿度数据的采集通过编程实现的实验。
57.WIFI无线通信与安卓客户端通信通过编程实现的实验。
58.彩屏液晶的数据显示通过编程实现的实验。
59.远程气压、海拔数据的采集通过编程实现的实验。
60.光亮、温度、湿度、PM2.5传感器安卓客户端WIFI远程无线测量的方法与实现。
61﹑传感器数据的单步采集实验
62﹑传感器数据的定时采集实验
63﹑传感器数据的动态采集实验
64﹑传感器数据的静态采集实验
65﹑传感器数据的实时采集实验
66﹑传感器数据的最小二乘法﹑两端法线性分析,虚拟示波器﹑失真度仪﹑频谱等实验
|
|
